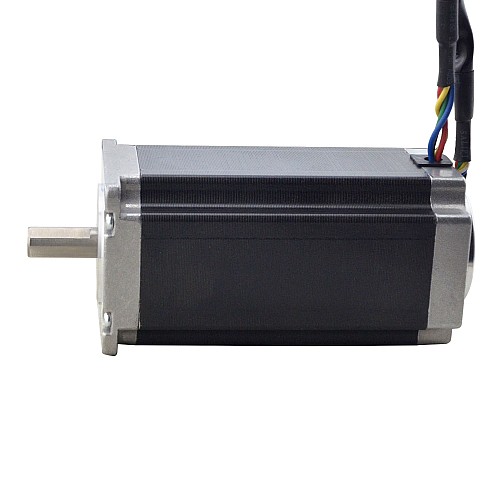

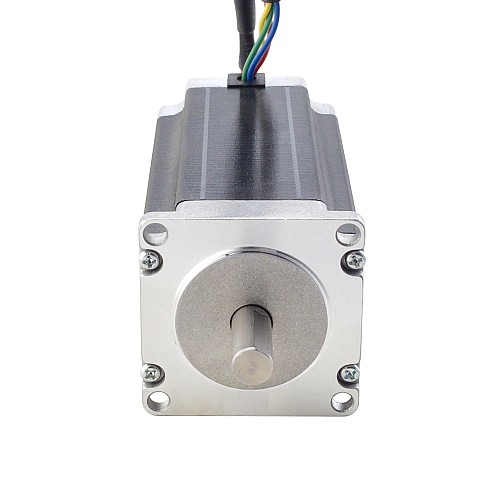

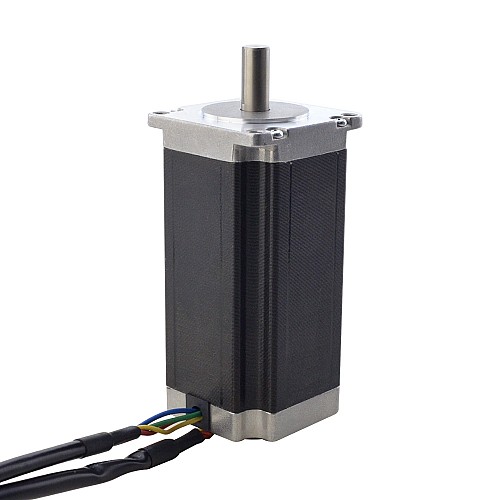

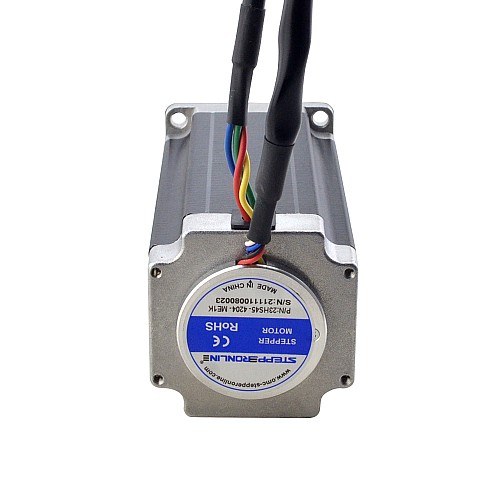

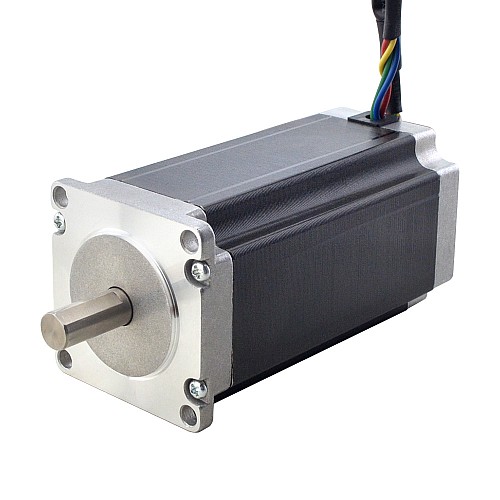

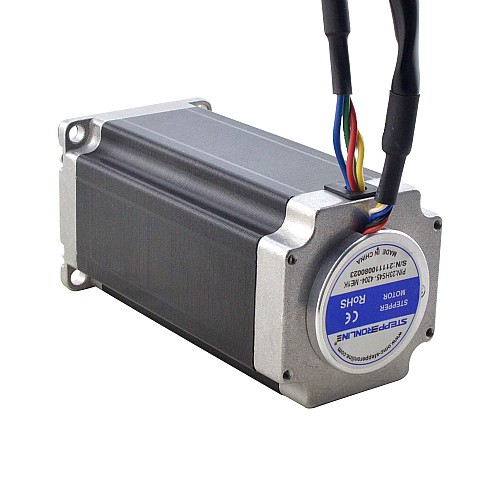

Nema 23 Silnik krokowy z zamkniętą pętlą 3Nm(424.83oz.in) z enkoderem magnetycznym 1000PPR(4000CPR)

Nema 23 Silnik krokowy z zamkniętą pętlą 3Nm(424.83oz.in) z enkoderem magnetycznym 1000PPR(4000CPR)

3 opinii - Napisz opinię

152.93zł

5 + 146.63zł

10 + 140.82zł

50 + 135.45zł

100 + 130.49zł

w magazynie: 200
Model: 23HS45-4204-ME1K
Waga brutto: 1.83kg
Certyfikowany: ISO, CE, UKCA, RoHS

Kliknij kraj dla magazynu na żywo

Wysyłka z

Chiny

USA

Niemcy

Australia

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

Wybierz lokalny magazyn, zyskaj więcej korzyści!

Klientom ze Stanów Zjednoczonych, Wielkiej Brytanii, Unii Europejskiej, Australii i Rosji zaleca się wybieranie lokalnych magazynów w pierwszej kolejności (np. klienci z Polski powinni wybrać magazyn w Niemczech). Zapewnia to szybszą dostawę, łatwiejszą obsługę posprzedażową i unika odprawy celnej, oszczędzając zarówno czas, jak i koszty. Klienci z innych krajów powinni wybrać magazyn w Chinach.

Ten silnik krokowy z zamkniętą pętlą Nema 23 o momencie obrotowym 3Nm(424.83 uncji). Enkoder jest enkoderem magnetycznym z 3 kanałami i rozdzielczością 1000PPR(4000CPR). Największą zaletą enkodera magnetycznego jest rozmiar i koszt, są one szeroko stosowane w małej przestrzeni i przy wyższych kosztach.

Specyfikacja elektryczna

Numer części producenta: 23HS45-4204-ME1K
Liczba faz: 2
Kąt kroku: 1,8stopnia
Moment trzymania: 3Nm(424.83oz.in)
Prąd znamionowy/faza: 4.2A
Rezystancja fazowa: 0,88 oma ± 10%
Indukcyjność: 3,4mH ± 20%(1KHz)
Klasa izolacji: B 130°C[266°F]

Specyfikacja fizyczna

Rozmiar ramy: 57x57mm
Długość ciała: 116,5mm
Średnica wału: Φ10mm
Długość wału: 24mm
Długość wału D-CUT: 20mm
Długość ołowiu: 500mm
Waga: 1,5kg

Specyfikacja enkodera

Typ obwodu wyjściowego: różnicowy
Typ enkodera: magnetyczny przyrostowy
Rozdzielczość enkodera: 1000PPR(4000CPR)
Kanały sygnału wyjściowego: 3 kanały
Min. napięcie zasilania: 3,3V
Maks. napięcie zasilania: 5,5V
Prąd wyjściowy: 20mA
Wysokie napięcie wyjściowe: 5V
Niskie napięcie wyjściowe: 0,2V
Maksymalna częstotliwość wyjściowa: 400 kHz

Połączenie silnika i enkodera

Motor	A+	A-	B+	B-
Wire	Zielony	Czerwony	Żółty	Niebieski

Encoder	VCC	EGND	EA+	EA-	EB+	EB-	EZ+	EZ-
Wire	Czerwony	Czarny	Brązowy	Pomarańczowy	Niebieski	Zielony	Żółty	Biały

Rodzaj produktu
Rodzaj produktu	Silnik krokowy w pętli zamkniętej
Specyfikacja elektryczna
Czy ma krzywą momentu obrotowego/naporu?	Tak
Indukcyjność(mH)	3.4
Kanały sygnału wyjściowego	3
Moment trzymania(Ncm)	300
Moment trzymania(oz.in)	424.83
Prąd znamionowy(A)	4.2
Rezystancja fazy(ohms)	0.88
Rozdzielczość enkodera	1000PPR
Typ enkodera	Magnetyczny Przyrostowy
Typ obwodu wyjściowego	Różnicowy
Specyfikacja fizyczna
Długość ciała(mm)	116.5
Długość wału(mm)	24
Klasa IP	40
Metoda inwentaryzacji	Dedykowany inwentarz
Rozmiar ramy(mm)	Nema 23 (57 x 57)
Średnica wału(mm)	10

Plik	Rozmiar
23HS45-4204-ME1K_Full_Datasheet.pdf	171.67KB	Download
23HS45-4204-ME1K.SLDPRT	877.14KB	Download
23HS45-4204-ME1K.STEP	1.53MB	Download
23HS45-4204-ME1K_Torque_Curve.pdf	89.12KB	Download
