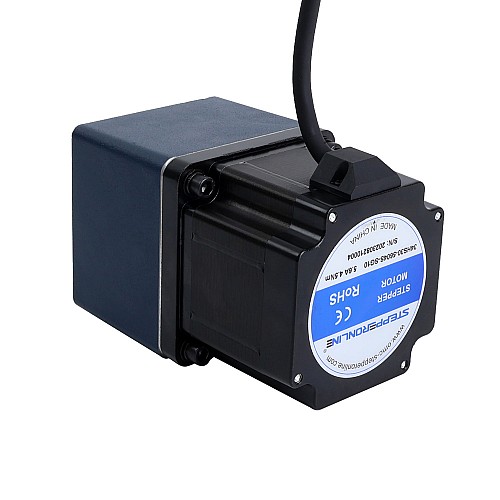

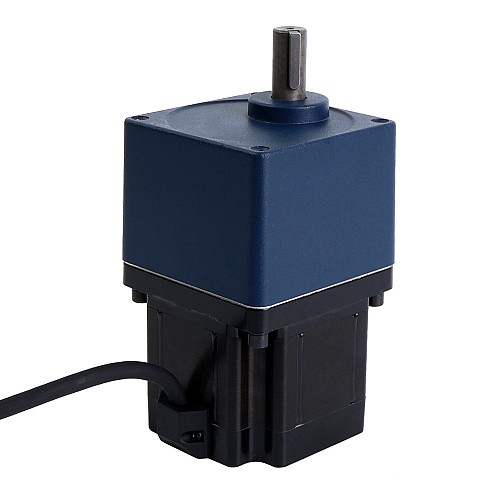

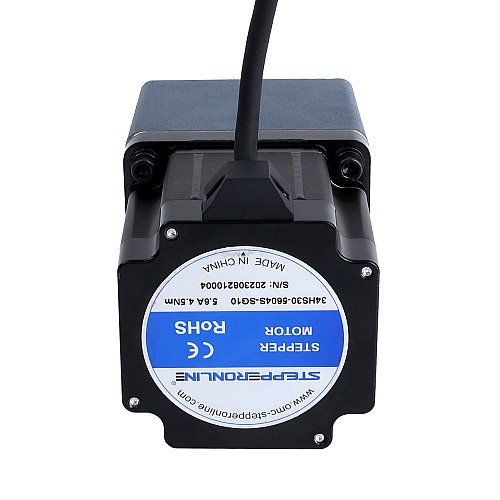

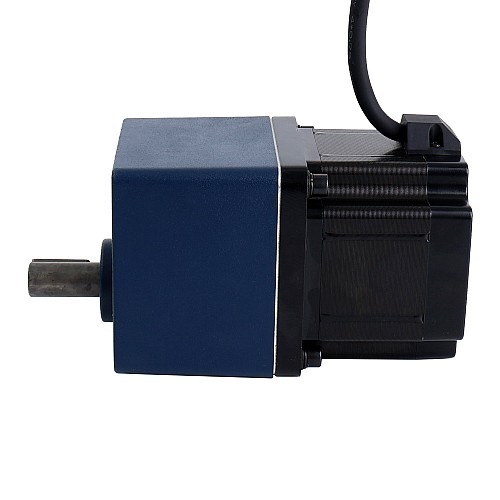

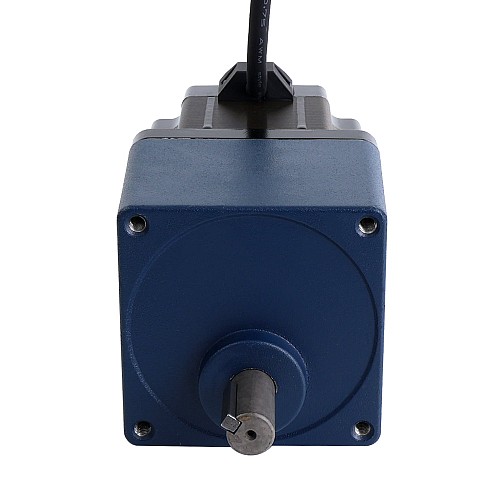

Silnik krokowy Nema 34 L=76mm Przełożenie przekładni zębatej 10:1

0 opinii - Napisz opinię

481.50zł

5 + 456.48zł

10 + 433.95zł

50 + 413.55zł

100 + 394.92zł

w magazynie: 10000
Model: 34HS30-5604S-SG10
Waga brutto: 3.88kg
Certyfikowany: ISO, CE, UKCA, RoHS

Kliknij kraj dla magazynu na żywo

Wysyłka z

Chiny

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

Wybierz lokalny magazyn, zyskaj więcej korzyści!

Dla klientów w USA, Wielkiej Brytanii, UE, Australii i Rosji prosimy priorytetowo wybierać lokalny magazyn. W przypadku UE wybierz magazyn niemiecki. Korzyści z tego wyboru obejmują szybsze czasy dostawy i niższe koszty całkowite, ponieważ nie ponosi się cła.

Ten silnik krokowy Nema 34 jest wyposażony w przekładnię czołową. Przełożenie skrzyni biegów wynosi 10:1, a maks. różnica zwrotu wynosi 4stopnie. To dobre rozwiązanie do zastosowań wymagających niezawodności, kompaktowej konstrukcji i wysokiego momentu obrotowego, ale przy niskim koszcie.

Specyfikacja elektryczna

Numer części producenta: 34HS30-5604S-SG10
Typ silnika: bipolarny silnik krokowy
Kąt kroku bez skrzyni biegów: 1,8 stopnia
Moment trzymania bez skrzyni biegów: 4,5Nm (637,25uncji cala)
Prąd znamionowy/faza: 5,6A
Rezystancja fazowa: 0,35oma ±10%
Indukcyjność: 2,8mH ± 20%(1KHz)
Klasa izolacji: B 130°C[266°F]

Specyfikacje skrzyni biegów

Typ skrzyni biegów: ostrogowa
Przełożenie: 10:1
Wydajność: 81%
Różnica zwrotu: <=4 stopnie
Maksymalny dopuszczalny moment obrotowy: 10Nm (1416,12uncji cala)
Moment. Dopuszczalny moment obrotowy: 20Nm(2832,24uncji cala)
Maks. Prędkość wejściowa: 1350obr./min
Maks. Prędkość wyjściowa: 50obr./min

Specyfikacje fizyczne

Rozmiar ramki: 90 x 90mm
Długość silnika: 76mm
Długość skrzyni biegów: 65,5mm
Średnica wału: Φ15mm
Długość trzonka: 38mm
Długość wpustu: 25mm
Liczba potencjalnych klientów: 4
Długość przewodu: 500mm
Waga: 3.602kg

Połączenie

A+	A-	B+	B-
Czarny	Zielony	Czerwony	Niebieski

Rodzaj produktu
Rodzaj produktu	Silnik krokowy z przekładnią
Specyfikacja elektryczna
Bipolarny/Unipolarny	Bipolarny
Czy ma krzywą momentu obrotowego/naporu?	Nie
Indukcyjność(mH)	2.8
Moment trzymania bez skrzyni biegów(Nm)	4.5
Prąd (A)	5.6
Rezystancja fazy(ohms)	0.35
Specyfikacja fizyczna
Długość ciała(mm)	141.5
Długość ołowiu(mm)	500
Długość wału(mm)	38
Ilość kabli	4
Klasa IP	40
Metoda inwentaryzacji	Dedykowany inwentarz
Pojedynczy/Podwójny Wał	Pojedynczy wał
Przełożenie(xx:1)	10
Rozmiar ramy(mm)	Nema 34 (86 x 86)
Średnica wału(mm)	15
Typ skrzyni biegów	Przekładnia czołowa
Typ wału wyjściowego	Wpust
Waga(g)	3602
Zarys	<=4deg
