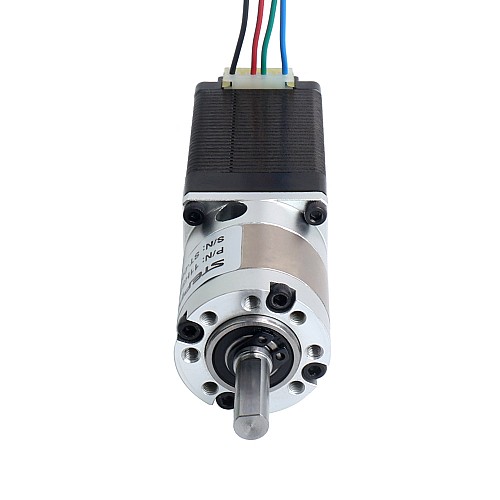

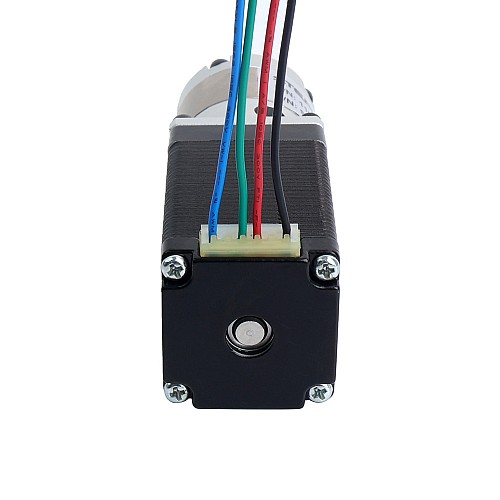

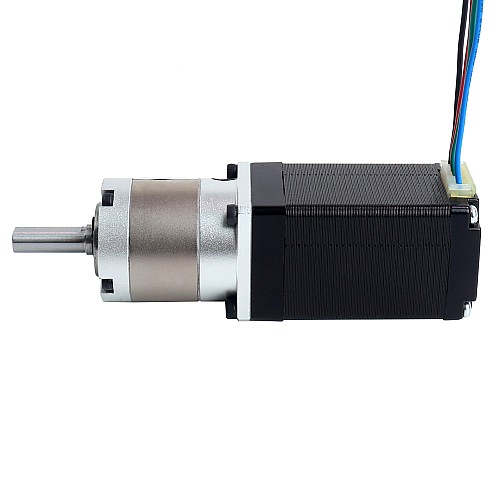

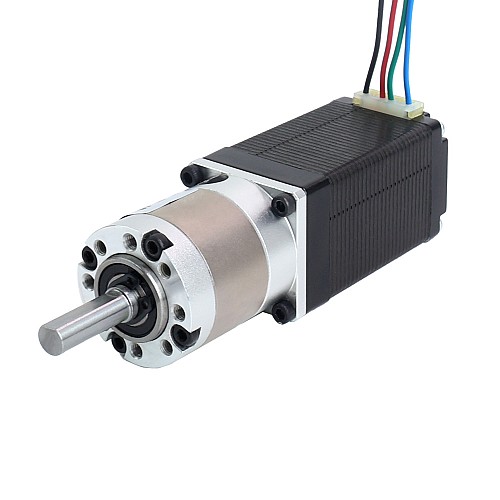

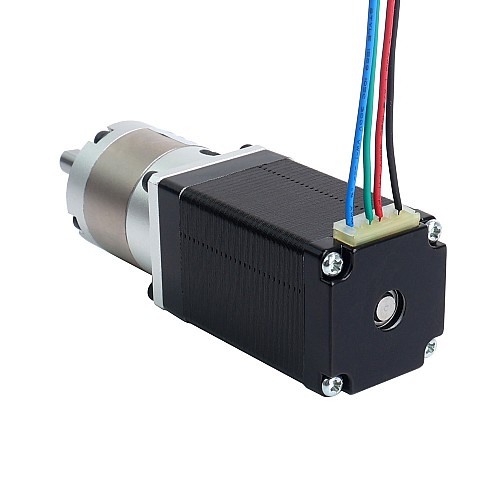

Silnik krokowy Nema 11 bipolarny L=51mm z przekładnią planetarną serii EG przełożenie 10:1

0 opinii - Napisz opinię

211.52zł

5 + 195.46zł

10 + 181.67zł

50 + 169.69zł

100 + 159.18zł

w magazynie: 200
Model: 11HS20-0704S-EGS10
Waga brutto: 0.36kg
Certyfikowany: ISO, CE, UKCA, RoHS

Kliknij kraj dla magazynu na żywo

Wysyłka z

Chiny

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

Wybierz lokalny magazyn, zyskaj więcej korzyści!

Klientom ze Stanów Zjednoczonych, Wielkiej Brytanii, Unii Europejskiej, Australii i Rosji zaleca się wybieranie lokalnych magazynów w pierwszej kolejności (np. klienci z Polski powinni wybrać magazyn w Niemczech). Zapewnia to szybszą dostawę, łatwiejszą obsługę posprzedażową i unika odprawy celnej, oszczędzając zarówno czas, jak i koszty. Klienci z innych krajów powinni wybrać magazyn w Chinach.

Silnik krokowy Nema 11 z momentem trzymającym 12Ncm(16,99oz.in) jest wyposażony w precyzyjną przekładnię planetarną. Ma przełożenie przekładni 10:1 i maksymalny luz 15 min łuku. Jest to dobre rozwiązanie do zastosowań wymagających dobrej dokładności i niezawodności przy wyjątkowej wartości.

Specyfikacja elektryczna

Numer części: 11HS20-0704S-EGS10
Typ silnika: bipolarny silnik krokowy
Kąt kroku: 1,8stopnia
Moment trzymania bez skrzyni biegów: 12Ncm(16,99oz.in)
Prąd znamionowy/faza: 0,70A
Rezystancja fazowa: 8,0ohms
Indukcyjność: 5,2mH ± 20%(1KHz)
Klasa izolacji: B 130°C[266°F]

Specyfikacje skrzyni biegów

Typ skrzyni biegów: Przekładnia czołowa
Materiał przekładni: Stal stopowa
Przełożenie: 10:1
Wydajność: 96%
Luz bez obciążenia: <=15arcmin
Maksymalny dopuszczalny moment obrotowy: 1Nm(8,85lb-in)
Dopuszczalny moment obrotowy momentu: 2Nm(17,7lb-in)
Hałas: <=55dB
Żywotność: 20000godzin

Specyfikacje fizyczne

Rozmiar ramki: 28 x 28mm
Długość silnika: 51mm
Długość skrzyni biegów: 33mm
Średnica wału: Φ6mm
Długość trzonka: 20mm
Długość wycięcia w kształcie litery D: 15mm
Liczba przewodów: 4
Długość drutu: 500mm
Waga: 0,3kg

Połączenie

A+	A-	B+	B-
Czarny	Zielony	Czerwony	Niebieski

Rodzaj produktu
Rodzaj produktu	Silnik krokowy z przekładnią
Specyfikacja elektryczna
Bipolarny/Unipolarny	Bipolare
Czy ma krzywą momentu obrotowego/naporu?	Nie
Indukcyjność(mH)	5.2
Moment trzymania bez skrzyni biegów(Nm)	0.12
Prąd (A)	0.70
Rezystancja fazy(ohms)	8.0
Specyfikacja fizyczna
Długość wału(mm)	20
Klasa IP	40
Materiał przekładni	Stal stopowa
Metoda inwentaryzacji	Dedykowany inwentarz
Pojedynczy/Podwójny Wał	Pojedynczy wał
Przełożenie(xx:1)	10
Rozmiar ramy(mm)	Nema 11 (28 x 28)
Średnica wału(mm)	6
Typ skrzyni biegów	Precyzyjny Planetarny
Typ wału wyjściowego	D
Zarys	<=15arcmin
