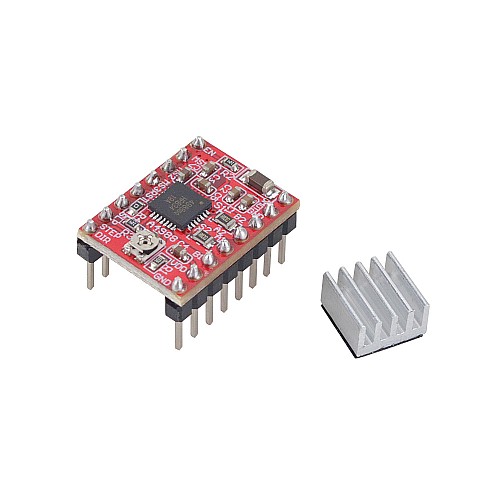

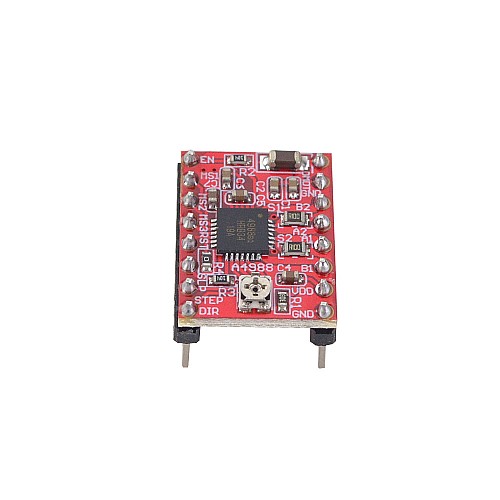

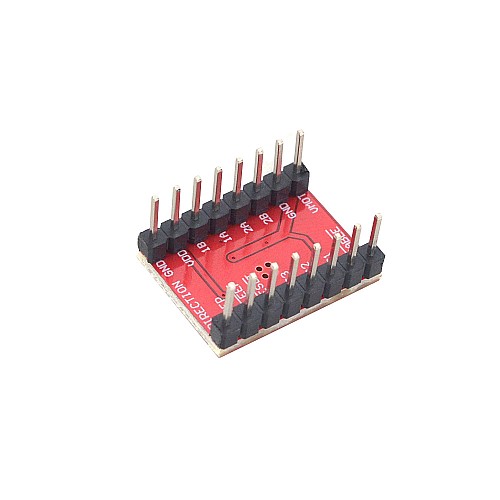

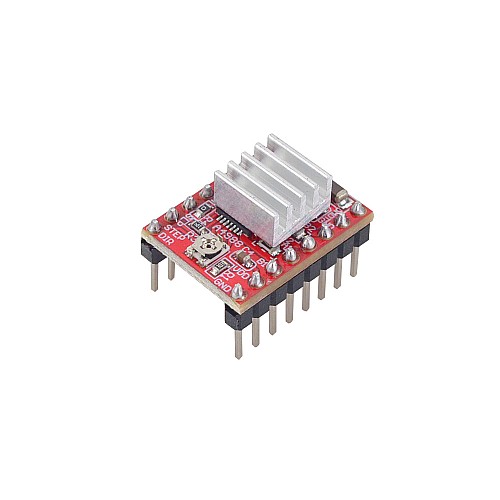

A4988 Moduł sterownika silnika krokowego z radiatorem do drukarki 3d Reprap (opakowanie 5 sztuk)

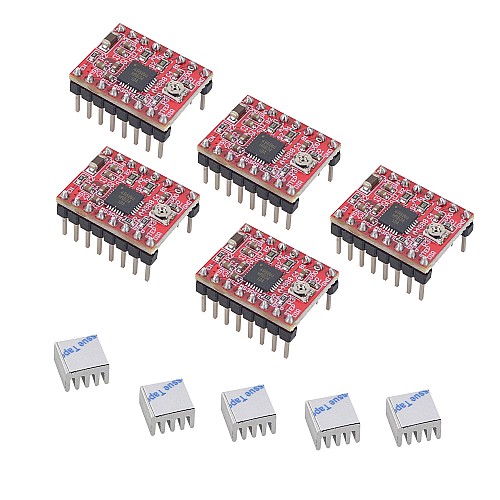

Paczka zawiera: 5 x A4988

A4988 to sterownik mikrokrokowy DMOS z konwerterem i zabezpieczeniem nadprądowym.

Kluczowe cechy:

• Ten produkt może obsługiwać bipolarne silniki krokowe w trybach pełnego, połowicznego, 1/4, 1/8 i 1/16 kroku
• Wydajność napędu wyjściowego do 35V i 2A
• A4988 zawiera stały regulator prądu wyłączenia, który działa w trybach powolnego lub mieszanego zaniku
• Konwerter jest kluczem do łatwej implementacji A4988. Wystarczy wprowadzić impuls na wejściu „krok”, aby wysterować silnik w celu wygenerowania mikrokroków
• Nie ma potrzeby stosowania tabeli kolejności faz, linii sterującej wysokiej częstotliwości lub skomplikowanego programowania interfejsu
• Interfejs A4988 jest idealny do zastosowań, w których złożone mikroprocesory są niedostępne lub przeciążone.

Parametry elektryczne:

• Nadaje się do napędzania silników krokowych poniżej 8V ~ 35V 2A;
• Prosty interfejs sterowania krokami i kierunkiem;
• Pięć różnych trybów kroku: pełny, pół, 1/4, 1/8 i 1/16;
• Regulowany potencjometr może regulować maksymalny prąd wyjściowy, aby uzyskać wyższą szybkość kroku;
• Automatyczne wykrywanie / wybór trybu tłumienia prądu;
• Obwód wyłączający nadmierną temperaturę, blokada podnapięciowa, ochrona przeciwprądowa;
• Ochrona przed zwarciem do ziemi i ochrona przed zwarciem do obciążenia
• Prąd logiczny zgodny z 3,3 V i 5 V
• Algorytm prądu jazdy: I = V * 0,8, potencjometr ma trzy piny. Za pomocą multimetru sprawdź napięcie między stykiem skierowanym w stronę 4988 a GND. Prąd można regulować potencjometrem. Zgodnie z ruchem wskazówek zegara to zwiększenie prądu. Przeciwnie do ruchu wskazówek zegara to zwiększenie prądu.
