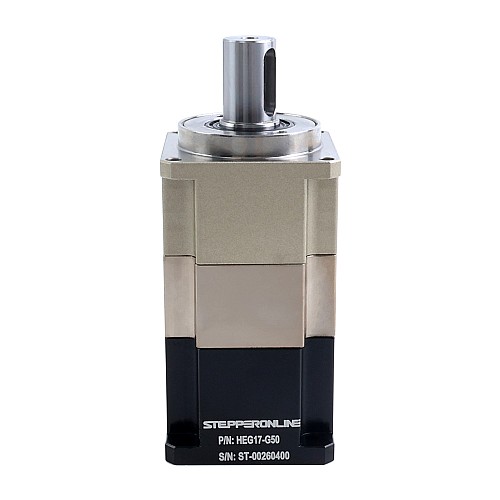

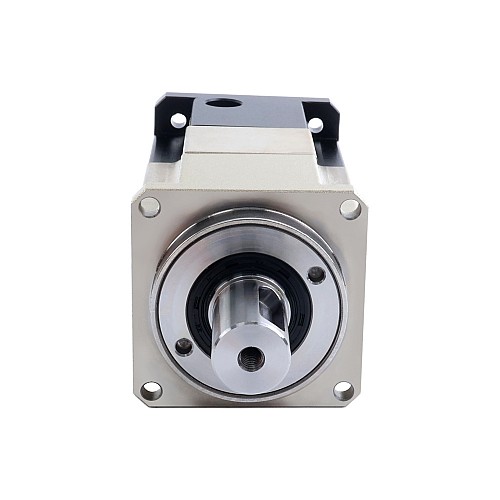

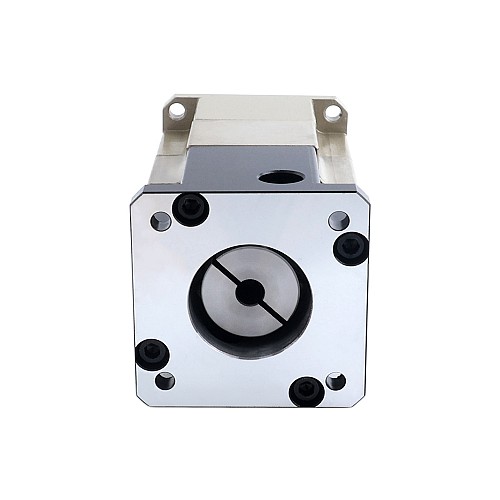

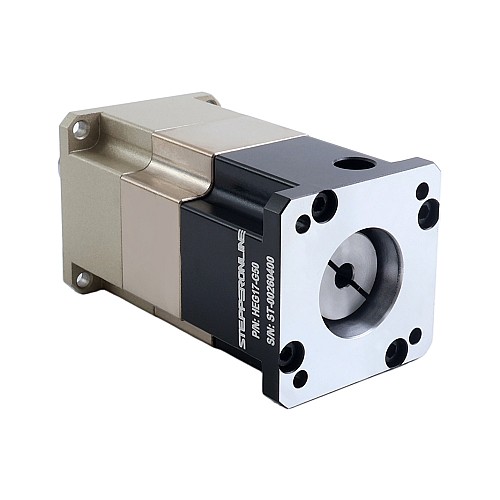

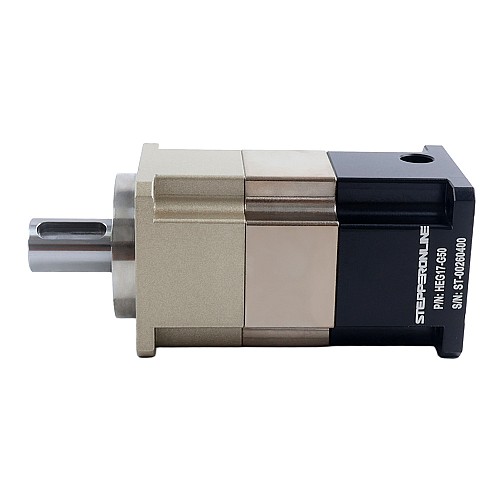

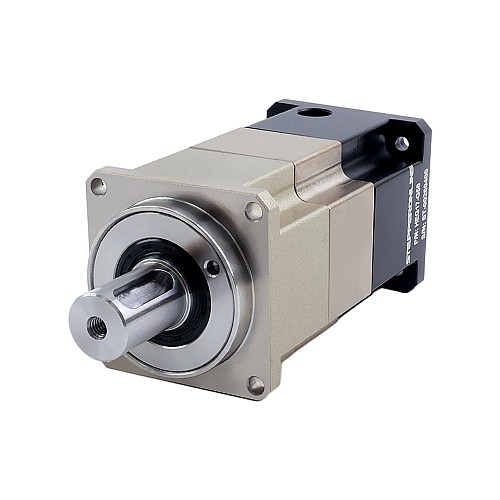

Przekładnia śrubowa serii HEG, przełożenie 50:1, luz 5arc-min dla silnika krokowego Nema 17
0 opinii - Napisz opinię
365.59zł
5 + 343.43zł
10 + 323.78zł
50 + 306.31zł
100 + 290.59zł
  • w magazynie: 200
  • Model: HEG17-G50
  • Waga brutto: 0.70kg
  • Certyfikowany: ISO, CE, REACH

Kliknij kraj dla magazynu na żywo

Do koszyka
Pytanie
Dodaj do listy życzeń Porównaj ten produkt

Ta planetarna przekładnia śrubowa serii HEG charakteryzuje się przełożeniem 50:1 i małym luzem kątowym wynoszącym 5 minut łuku. Jest specjalnie zaprojektowana dla silników krokowych Nema 17, kompatybilna z średnicą wału 5mm i długością wału do 28mm.
Przekładnia posiada również stopień ochrony IP65, zapewniając niezawodną odporność na wodę i kurz, co czyni ją odpowiednią do wymagających środowisk przemysłowych.
Zoptymalizowana do zastosowań z silnikami krokowymi, zapewnia wysoką wydajność przenoszenia napędu, płynną i stabilną pracę oraz znacznie obniżony poziom hałasu. Precyzyjna konstrukcja przekładni śrubowej dodatkowo zwiększa nośność, przenoszenie momentu obrotowego i dokładność pozycjonowania. Idealna do zastosowań wymagających dużej prędkości i wysokiego momentu obrotowego, w tym systemów automatyki, robotyki i innych precyzyjnych scenariuszy sterowania ruchem.

Specyfikacje skrzyni biegów

  • PN: HEG17-G50
  • Typ skrzyni biegów: Śrubowaty Skrzynia biegów
  • Materiał przekładni: Stal stopowa
  • Przełożenie: 50:1
  • Wydajność: 94%
  • Luz międzyzębny bez obciążenia: <=5arcmin
  • Nominalna prędkość wejściowa: 3000rpm
  • Maksymalna prędkość wejściowa: 6000rpm
  • Maksymalny dopuszczalny moment obrotowy: 15Nm(132,76lb-in)
  • Dopuszczalny moment obrotowy: 30Nm(265,52lb-in)
  • Maksymalne obciążenie osiowe wału: 135N
  • Maksymalne obciążenie promieniowe wału: 165N
  • Klasa wodoodporności: IP65
  • Żywotność: 20000 godzin

Specyfikacje fizyczne

  • Rozmiar ramki: 42 x 42mm
  • Długość skrzyni biegów: 76mm
  • Średnica wału wyjściowego: Φ13mm
  • Długość wału wyjściowego: 26mm
  • Typ wału wyjściowego: Wpust
  • Średnica wału wejściowego: Φ5mm
  • Długość wału wejściowego: maks. 28mm
Specyfikacja fizyczna
Dopasowany rozmiar silnika Nema 17 (42 x 42)
Długość skrzyni biegów(mm) 76
Długość wału wejściowego(mm) 28
Długość wału wyjściowego(mm) 26
Klasa IP 65
Luz międzyzębny <=5 arcmin
Materiał przekładni Stal stopowa
Przełożenie(xx:1) 50
Rozmiar ramy(mm) 42 x 42
Seria produktu HEG
Średnica wału wejściowego(mm) 5
Średnica wału wyjściowego(mm) 13
Typ skrzyni biegów Śrubowaty Skrzynia biegów
Typ wału wyjściowego Wpust


Plik Rozmiar
HEG17-G50_Full_Datasheet.pdf 130.32KB Download
HEG17-G50.STEP 9.04MB Download
