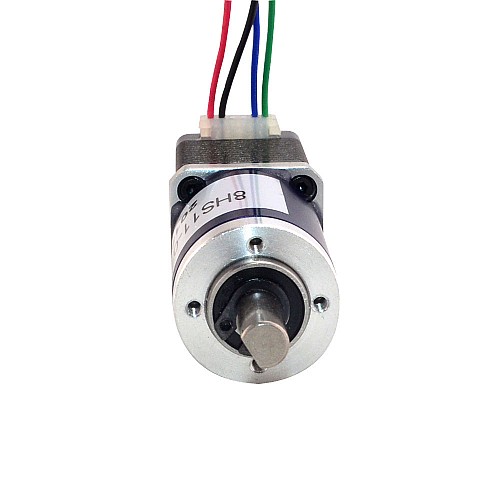

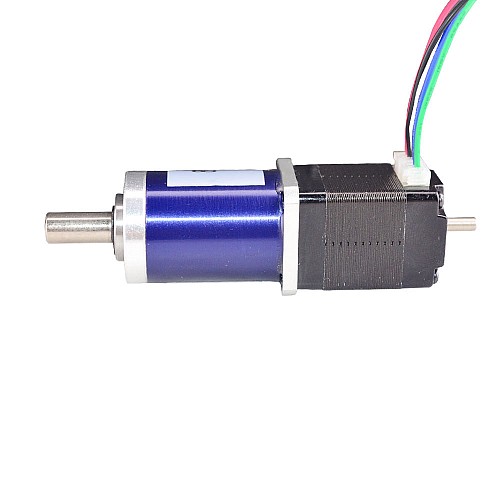

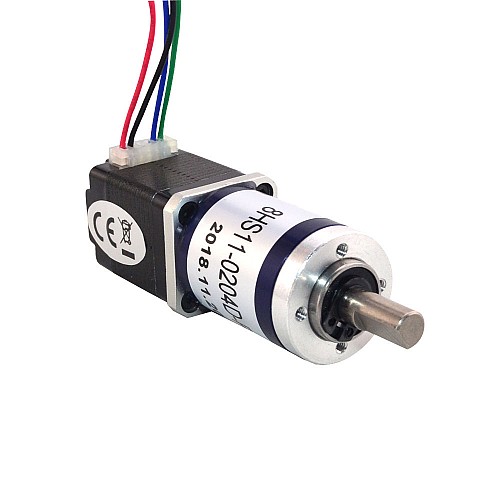

Nema 8 silnik krokowy bipolarny 0,2A L=38mm z przełożeniem przekładni planetarnej 90:1

0 opinii - Napisz opinię

171.34zł

5 + 162.86zł

10 + 155.19zł

50 + 148.23zł

100 + 141.84zł

w magazynie: 10000
Model: 8HS11-0204D-PG90
Waga brutto: 0.15kg
Certyfikowany: ISO, CE, UKCA, RoHS

Dostępne opcje

Statek z

Chiny

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Co oznacza „produkt używany”?

Dla klientów w USA, Wielkiej Brytanii, UE, Australii i Rosji prosimy priorytetowo wybierać lokalny magazyn. W przypadku UE wybierz magazyn niemiecki.
Korzyści z tego wyboru obejmują szybsze czasy dostawy i niższe koszty całkowite, ponieważ nie ponosi się cła.

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

Ten silnik krokowy Nema 8 z korpusem 38mm i prądem znamionowym 0,2A ma zintegrowaną przekładnię planetarną o przełożeniu 90,25:1. Jest to dobre rozwiązanie do zastosowań, które mają ograniczoną przestrzeń, ale wymagają niskiej prędkości i/lub wysokiego momentu obrotowego.

Specyfikacja elektryczna

Numer części producenta: 8HS11-0204D-PG90
Typ silnika: dwubiegunowy krokowy
Kąt kroku: 1,8stopnia
Moment trzymania bez skrzyni biegów: 1,6Ncm(2,27oz.in）
Prąd znamionowy/faza: 0,2A
Rezystancja fazy: 24ohms
Indukcyjność: 8mH ± 20%(1KHz)
Klasa izolacji: B 130°C[266°F]

Dane techniczne skrzyni biegów

Typ skrzyni biegów: Planetarna
Przełożenie: 90,25:1
Wydajność: 70%
Luz bez obciążenia: <=3deg
Maksymalny dopuszczalny moment obrotowy: 0.5Nm(70.8oz.in)
Moment dopuszczalny moment obrotowy: 1Nm(141.6oz.in)
Maksymalne obciążenie osiowe wału: 5N
Maksymalne obciążenie promieniowe wału: 25N

Specyfikacja fizyczna

Rozmiar ramy: 20 x 20mm
Długość skrzyni biegów: 31.2mm
Średnica wału: Φ6mm
Długość wału: 15mm
Długość cięcia w kształcie litery D: 9mm
Liczba wyprowadzeń: 4
Długość ołowiu: 300mm
Waga: 50g

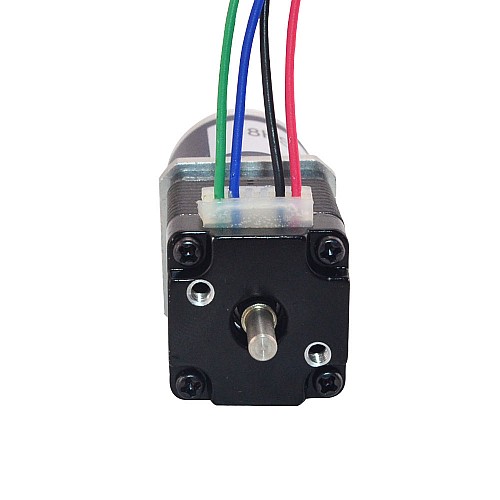

Połączenie

A+	A-	B+	B-
Czarny	Zielony	Czerwony	Niebieski

Rodzaj produktu
Rodzaj produktu	Silnik krokowy z przekładnią
Specyfikacja elektryczna
Bipolarny/Unipolarny	Bipolarny
Czy ma krzywą momentu obrotowego/naporu?	Tak
Indukcyjność(mH)	8
Moment trzymania bez skrzyni biegów(Nm)	0.016
Prąd (A)	0.2
Rezystancja fazy(ohms)	24
Specyfikacja fizyczna
Długość ciała(mm)	59.5
Długość ołowiu(mm)	300
Długość wału(mm)	15
Ilość kabli	4
Klasa IP	40
Metoda inwentaryzacji	Dedykowany inwentarz
Pojedynczy/Podwójny Wał	Podwójny wał
Przełożenie(xx:1)	90.25
Rozmiar ramy(mm)	Nema 08 (20 x 20)
Średnica wału(mm)	6
Typ skrzyni biegów	Ekonomia Planetarna
Typ wału wyjściowego	D
Waga(g)	50
Zarys	<=3deg
