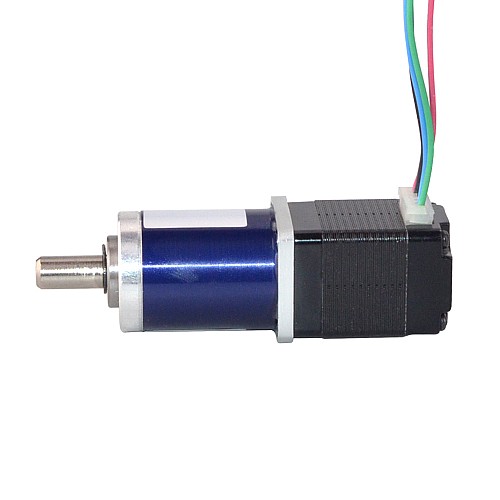

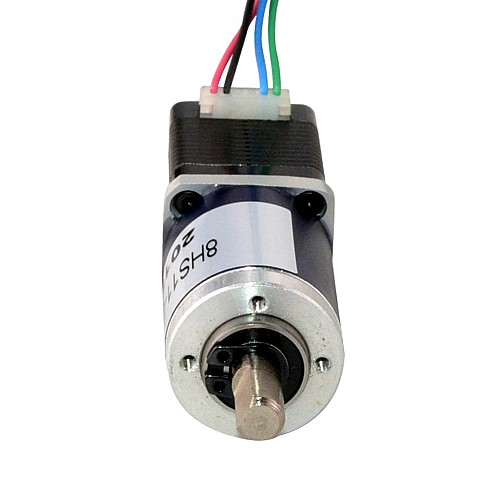

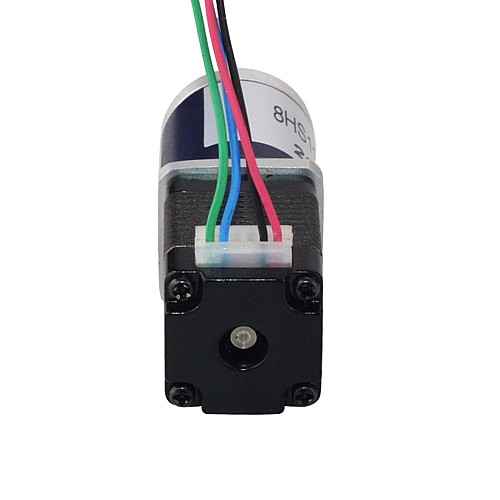

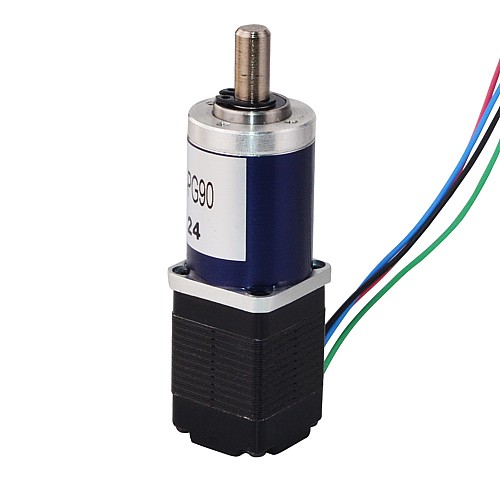

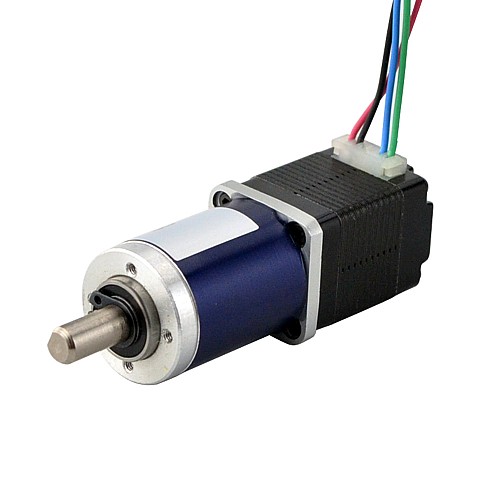

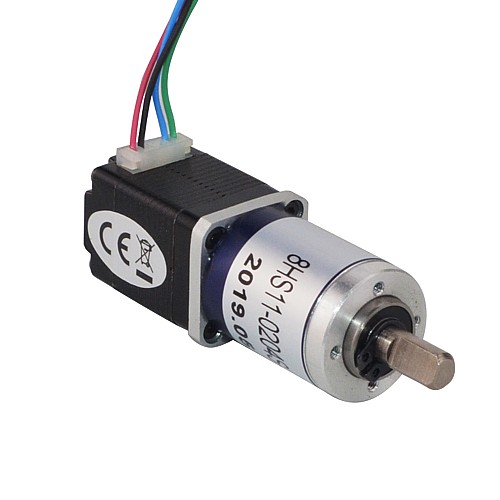

Dwubiegunowy silnik krokowy Nema 8 L=28mm z przełożeniem przekładni planetarnej 90:1

Bestsellery

Dwubiegunowy silnik krokowy Nema 8 L=28mm z przełożeniem przekładni planetarnej 90:1

0 opinii - Napisz opinię

189.92zł

5 + 180.52zł

10 + 172.05zł

50 + 164.28zł

100 + 157.23zł

w magazynie: 10000
Model: 8HS11-0204S-PG90
Waga brutto: 0.15kg
Certyfikowany: ISO, CE, UKCA, RoHS

Sprzedane: 717

Kliknij kraj dla magazynu na żywo

Wysyłka z

Chiny

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

Wybierz lokalny magazyn, zyskaj więcej korzyści!

Dla klientów w USA, Wielkiej Brytanii, UE, Australii i Rosji prosimy priorytetowo wybierać lokalny magazyn. W przypadku UE wybierz magazyn niemiecki. Korzyści z tego wyboru obejmują szybsze czasy dostawy i niższe koszty całkowite, ponieważ nie ponosi się cła.

Specyfikacja elektryczna

Numer części producenta: 8HS11-0204S-PG90
Typ silnika: bipolarny krokowy
Kąt kroku: 0,02stopnia
Moment trzymania bez skrzyni biegów: 1,4Ncm(1,98oz.in)
Prąd znamionowy/faza: 0,2A
Rezystancja fazowa: 24ohms
Indukcyjność: 8mH ± 20%(1KHz)
Klasa izolacji: B 130°C[266°F]

Dane techniczne skrzyni biegów

Typ skrzyni biegów: Planetarna
Przełożenie: 90,25:1
Wydajność: 70%
Luz bez obciążenia: <=3deg
Maksymalny dopuszczalny moment obrotowy: 0.5Nm(70.8oz.in)
Moment dopuszczalny moment obrotowy: 1Nm(141.6oz.in)
Maksymalne obciążenie osiowe wału: 5N
Maksymalne obciążenie promieniowe wału: 25N

Specyfikacje fizyczne

Rozmiar ramy: 20 x 20mm
Długość skrzyni biegów: 31.2mm
Średnica wału: Φ6mm
Długość wału: 15mm
Długość cięcia w kształcie litery D: 9mm
Liczba wyprowadzeń: 4
Długość przewodu: 300mm
Waga: 86g

Połączenie

A+	A-	B+	B-
Czarny	Zielony	Czerwony	Niebieski

Rodzaj produktu
Rodzaj produktu	Silnik krokowy z przekładnią
Specyfikacja elektryczna
Bipolarny/Unipolarny	Bipolarny
Czy ma krzywą momentu obrotowego/naporu?	Tak
Indukcyjność(mH)	8
Moment trzymania bez skrzyni biegów(Nm)	0.014
Prąd (A)	0.2
Rezystancja fazy(ohms)	24
Specyfikacja fizyczna
Długość ciała(mm)	58.25
Długość ołowiu(mm)	300
Długość wału(mm)	15
Ilość kabli	4
Klasa IP	40
Metoda inwentaryzacji	Dedykowany inwentarz
Pojedynczy/Podwójny Wał	Pojedynczy wał
Przełożenie(xx:1)	90.25
Rozmiar ramy(mm)	Nema 08 (20 x 20)
Średnica wału(mm)	6
Typ skrzyni biegów	Ekonomia Planetarna
Typ wału wyjściowego	D
Waga(g)	86
Zarys	<=3deg

Plik	Rozmiar
8HS11-0204S-PG90_Full_Datasheet.pdf	142.09KB	Download
8HS11-0204S-PG90_Torque_Curve.pdf	160.18KB	Download
8HS11-0204S-PG90.STEP	1.46MB	Download
8HS11-0204S_Torque_Curve.pdf	212.43KB	Download
