Silnik krokowy liniowy Acme NEMA 34 zewnętrzny 5,5A 76mm śruba nośna przewód 6,35mm(0,25") długość przewodu 200mm

NEMA 34 External Acme Liniowy silnik krokowy 5.5A 76mm Wzrost Prowadzić 6.35mm(0.25)

Silnik krokowy liniowy Acme NEMA 34 zewnętrzny 5,5A 76mm śruba nośna przewód 6,35mm(0,25") długość przewodu 200mm

0 opinii - Napisz opinię

561.60zł

5 + 543.63zł

10 + 526.78zł

50 + 510.95zł

100 + 496.04zł

w magazynie: Przed Sprzedaż
Model: 34E30S5504RK5-200RS
Waga brutto: 3.00kg
Certyfikowany: ISO, CE, RoHS

Sprzedane: 7

Kliknij kraj dla magazynu na żywo

Wysyłka z

Chiny

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Co oznacza zamówienie w przedsprzedaży?

Produkt w przedsprzedaży to obecnie niedostępny towar. Po złożeniu zamówienia rozpoczniemy produkcję lub zakup specjalnie dla Państwa.

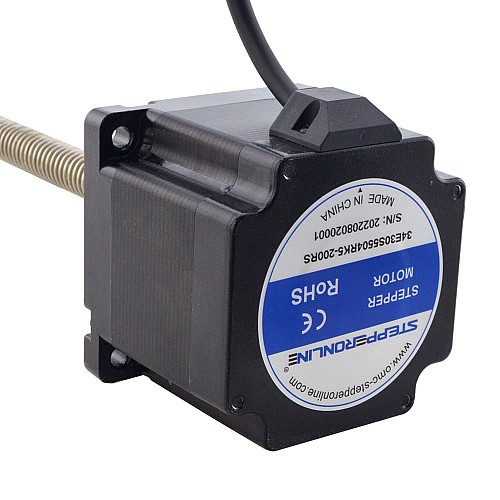

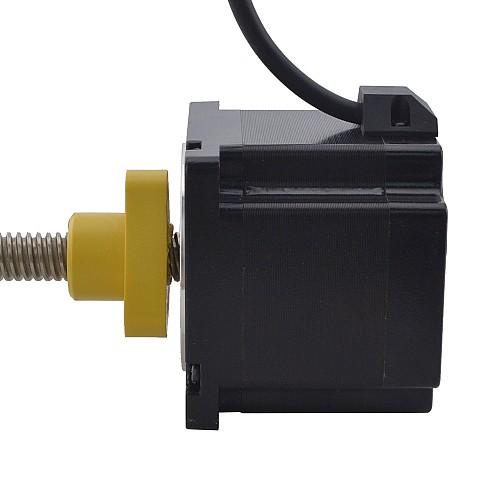

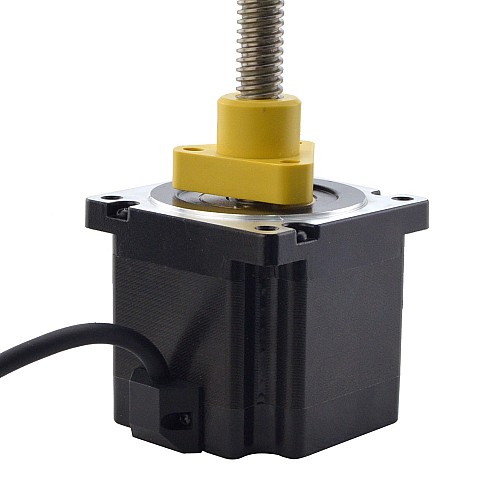

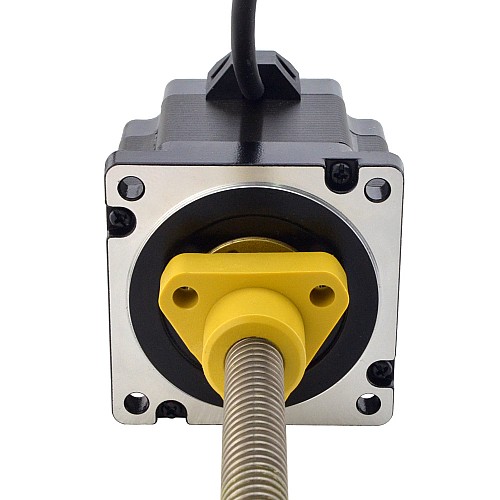

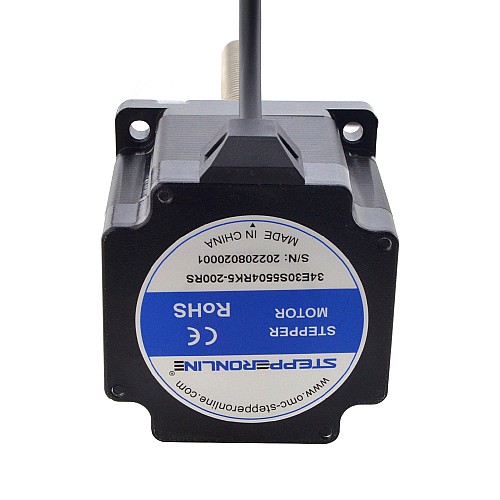

Jest zintegrowany ze średnicą Φ15,875mm(0,625"), długością śruby ACME 200mm(7,8740") i nakrętką POM, przesuw liniowy wynosi 6,35mm(0,25") na obrót Ten model to liniowy silnik krokowy śrubowy Nema 34 ACME o długości korpusu 76 mm, kącie kroku 1,8 stopnia i prądzie znamionowym 5,5 A.

Specyfikacja elektryczna

Numer części producenta: 34E30S5504RK5-200RS
Typ silnika: zewnętrzny(ACME)
Kąt kroku: 1,8°
Moment trzymania: 4,5Nm(637,38 uncji)
Prąd znamionowy/faza: 5,5A
Rezystancja fazy: 0,5 oma
Indukcyjność: 4,5mH±20%(1KHz)

Specyfikacja fizyczna

Rozmiar ramy: 86 x 86mm
Długość korpusu: 76mm

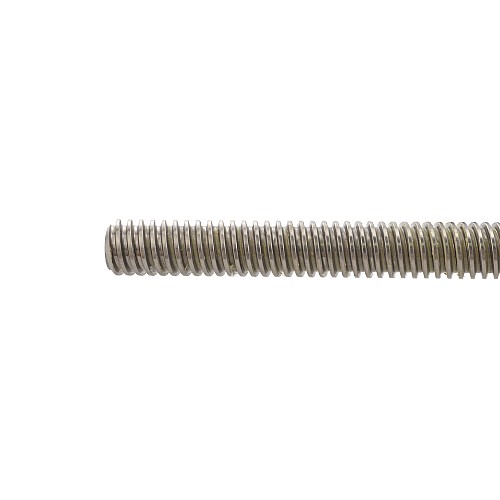

Długość śruby pociągowej: 200mm(7.8740")
Średnica śruby pociągowej: Φ15,875mm(0,625")
Odprowadzenie/Krok: 0,03175mm(0,00125")
Przesuw/obrót ołowiu: 6,35mm(0,25")
Liczba potencjalnych klientów: 4
Liczba rozpoczynających się wątków: 2
Długość przewodu: 500mm

Połączenie

A+	A-	B+	B-
Czerwony	Czerwony/Biały	Zielony	Zielony/Biały

● Jak zamówić niestandardowy silnik liniowy? Niestandardowy liniowy silnik krokowy

● Jeśli masz tylko stary numer części, pobierz nowy tutaj Pokaż szczegóły

● Jak nazwaliśmy silnik liniowy? Konstruowanie numeru części

Specyfikacja elektryczna
Bipolarny/Unipolarny	Dwubiegunowy
Czy ma krzywą momentu obrotowego/naporu?	Tak
Indukcyjność(mH)	4.5
Kąt kroku(deg.)	1.8
Prąd znamionowy(A)	5.5
Rezystancja fazy(ohms)	0.5
Specyfikacja fizyczna
Długość ciała(mm)	76
Długość ołowiu(mm)	500
Długość śruby pociągowej(mm)	200
Ilość kabli	4
Klasa IP	40
Metoda inwentaryzacji	Dedykowany inwentarz
Przesuw/krok ołowiu(mm)	0.03175
Przesuw/rewolucja ołowiu(mm)	6.35
Rozmiar ramy(mm)	Nema 34 (86 x 86)
Średnica śruby pociągowej(mm)	15.875
Typ silnika liniowego	Zewnętrzny (Acme)

Obróbka końców śrub pociągowych
- Male/female threaded ends to specified thread and pitch
- Custom-machined journals and ring groove
- Hex or square ends
- Keyways and cross holes

Nakrętka przeciwluzowa

STEPPERONLINE dostarcza nakrętkę zabezpieczającą przed luzem dla zewnętrznego siłownika liniowego ze śrubą pociągową (z wyjątkiem rozmiaru 34) i niewypadającego siłownika liniowego ze śrubą pociągową (z wyjątkiem rozmiaru 24 i 34).

Po milionach cykli powinien występować luz nominalny między śrubą pociągową a standardową plastikową nakrętką STEPPERONLINE.

Kodery

W zależności od wymagań aplikacji, klient może łatwo wybrać enkodery za pomocą wyjścia indeksowego lub bezindeksowego i przez wyjście jako wyjście jednokierunkowe lub różnicowe.
Można również dowolnie wybierać różne rozdzielczości w celu łatwiejszego i precyzyjnego pozycjonowania.
Wszystkie enkodery w standardzie STEPPERONLINE są optyczne i inkrementalne.Przy wyborze enkodera należy uważnie przyjrzeć się opcjom, zwłaszcza rozmiarowi, rozdzielczości, indeksowi i metodzie wyjściowej.

Hamulce

Zwłaszcza w zastosowaniach pionowych lub utrzymywaniu silników przed nagłym wyłączeniem, standardowe hamulce STEPPERONLINE dla rozmiarów NEMA14, 17, 23, 24 i 34 będą pomocne w zmniejszeniu obaw klientów.

Okablowanie, okablowanie i złącza

Latające przewody drutowe lub złącza
Skręcanie przewodów drutowych
Rurki termokurczliwe lub rozszerzalne
Obudowy kabli

Śruby pokryte teflonem

Jeśli zastosowania klienta wymagają bezsmarowej kombinacji śrub i nakrętek, STEPPERONLINE oferuje powlekaną teflonem śrubę pociągową krokowego siłownika liniowego.
Powlekany teflonem liniowy siłownik krokowy ze śrubą pociągową zapewnia dłuższą żywotność i lepsze generowanie siły nacisku w porównaniu z konwencjonalną śrubą pociągową SUS.
Powłoka teflonowa może być zastosowana w całej gamie opcji śrub pociągowych w STEPPERONLINE i wszystkich typach siłowników liniowych, takich jak zewnętrzne, nieuchwytne i uwięzione.
Ponadto nakrętkę przeciwluzową można również łączyć ze śrubą pokrytą teflonem.
