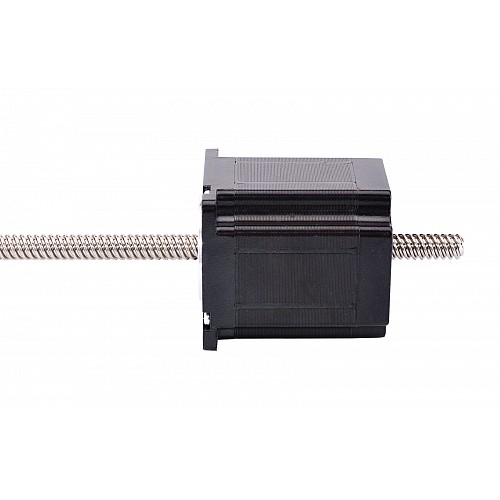

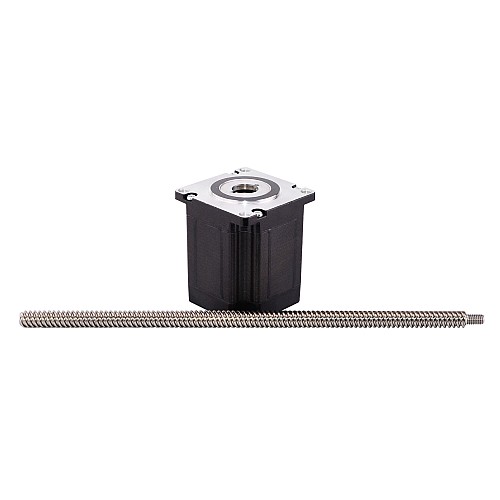

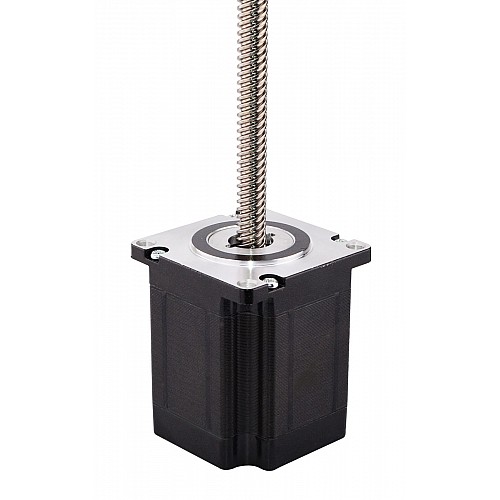

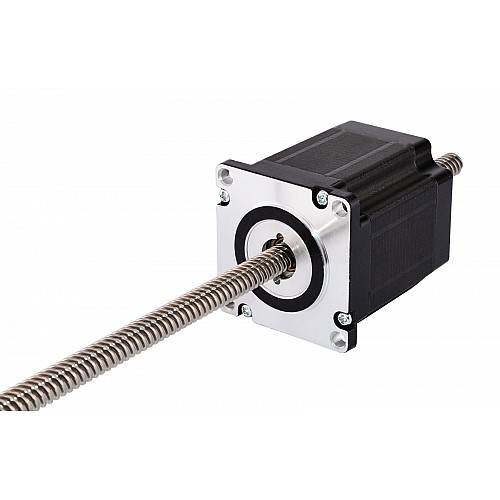

Nema 23 Non-captive 66mm Stack 2,5A Przewód 2,54mm(0,1") Długość 250mm

0 opinii - Napisz opinię

0.00zł

w magazynie: 1
Model: 23N26S2504GG3-250RS
Waga brutto: 1.10kg
Certyfikowany: ISO, CE, RoHS

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Ten produkt sprzedawany jest w minimalnej ilości 999

Co oznacza „produkt używany”?

Dla klientów w USA, Wielkiej Brytanii, UE, Australii i Rosji prosimy priorytetowo wybierać lokalny magazyn. W przypadku UE wybierz magazyn niemiecki.
Korzyści z tego wyboru obejmują szybsze czasy dostawy i niższe koszty całkowite, ponieważ nie ponosi się cła.

Ten model jest prawie dokładnie taki sam jak siłownik liniowy Haydon Kerk serii 57000 w rozmiarze 23 z podwójnym stosem niewychwytywanym z silnikiem krokowym. Część silnikowa to silnik krokowy Nema 23 o średnicy 66 mm 1,8 stopnia 2,5 A i współpracuje ze śrubą pociągową o średnicy 9,53mm(0,3752") o średnicy 250mm(9,8425"), a przesuw liniowy wynosi 2,54mm(0,1") na obrót.

Specyfikacja elektryczna

Numer części producenta: 23N26S2504GG3-250RS(23N26S2504GG-250RS)(23LS26-25043-250N)
Typ silnika: Nieuchwytny liniowy krokowy
Kąt kroku: 1,8°
Minimalny ciąg: 540N(300pps)
Prąd znamionowy/faza: 2,5A
Rezystancja fazowa: 2.1 omy
Napięcie: 5V
Indukcyjność: 8.2mH ± 20%(1KHz)

Specyfikacja fizyczna

Rozmiar ramy: 57 x 57mm
Długość ciała: 66mm
Długość śruby pociągowej: 250mm(9,8425")
Średnica śruby pociągowej: Φ9,53mm(0,3752")
Ołów/Krok: 0,0127mm(0,0005")
Przesuw/obrót ołowiu: 2,54mm(0,1")
Liczba wyprowadzeń: 4
Długość ołowiu: 300mm
Waga: 958g

Połączenie

A+	A-	B+	B-
Czerwony	Czerwony/Biały	Zielony biały	Zielony

Z pewnych powodów wstrzymaliśmy produkcję i sprzedaż tego produktu i nie ma możliwości zamówienia tego produktu. Produkty alternatywne są 23N30S4004GG5-250RS.

Specyfikacja elektryczna
Bipolarny/Unipolarny	Bipolarny
Czy ma krzywą momentu obrotowego/naporu?	Nie
Indukcyjność(mH)	8.2
Kąt kroku(deg.)	1.8
Minimalny napór(N) @300pps	540
Prąd znamionowy(A)	2.5
Rezystancja fazy(ohms)	2.1
Specyfikacja fizyczna
Długość ciała(mm)	66
Długość ołowiu(mm)	300
Długość śruby pociągowej(mm)	250
Ilość kabli	4
Klasa IP	40
Metoda inwentaryzacji	Dedykowany inwentarz
Przesuw/krok ołowiu(mm)	0.0127
Przesuw/rewolucja ołowiu(mm)	2.54
Rozmiar ramy(mm)	Nema 23 (57 x 57)
Średnica śruby pociągowej(mm)	9.53
Typ silnika liniowego	Non-Captive
