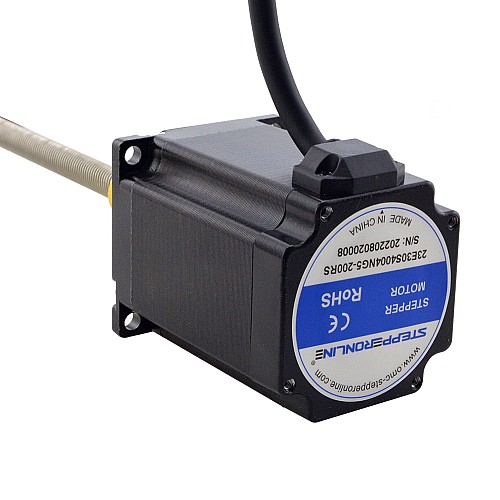

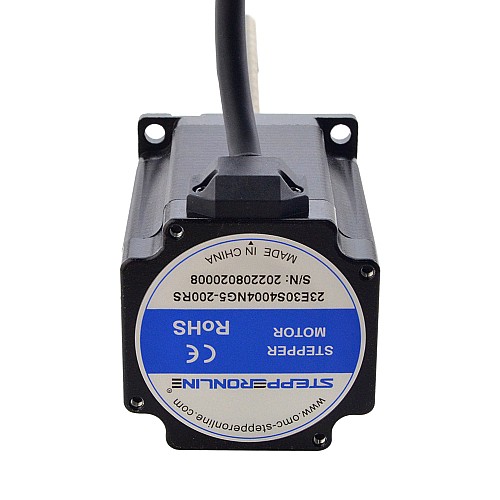

NEMA 23 External Acme Liniowy silnik krokowy 4.0A 76mm Wzrost Prowadzić 10.16mm(0.4") Dlugosc Przewodu 200mm

0 opinii - Napisz opinię

249.09zł

5 + 241.50zł

10 + 234.32zł

50 + 227.58zł

100 + 221.23zł

w magazynie: Przed Sprzedaż
Model: 23E30S4004NG5-200RS
Waga brutto: 1.25kg
Certyfikowany: ISO, CE, RoHS

Sprzedane: 35

Kliknij kraj dla magazynu na żywo

Wysyłka z

Chiny

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Ten produkt sprzedawany jest w minimalnej ilości 5

Co oznacza zamówienie w przedsprzedaży?

Produkt w przedsprzedaży to obecnie niedostępny towar. Po złożeniu zamówienia rozpoczniemy produkcję lub zakup specjalnie dla Państwa.

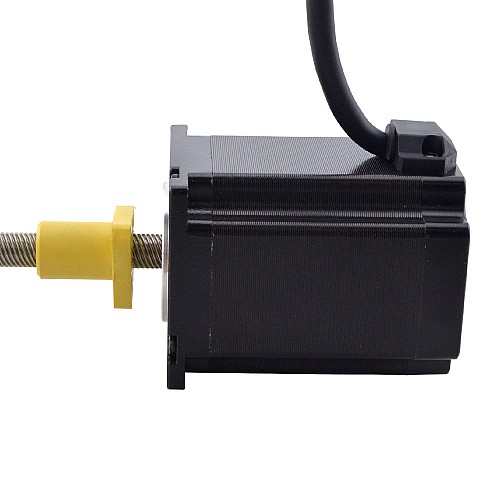

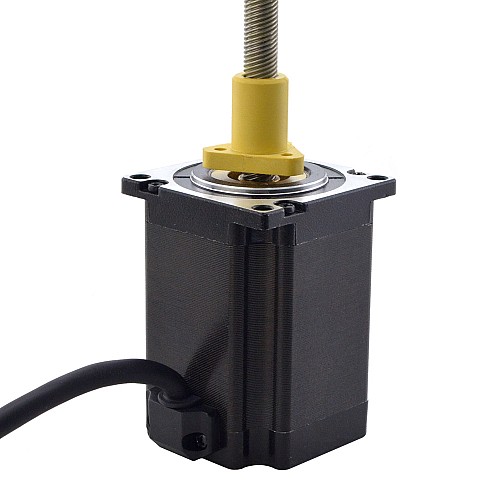

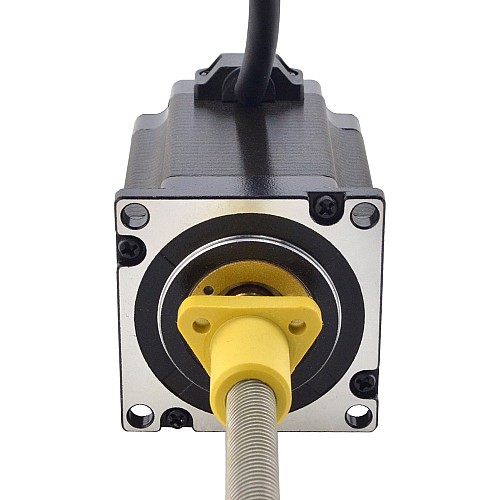

Jest zintegrowany ze średnicą Φ9,525mm(0,375"), długością śruby ACME 200mm(7,8740") i nakrętką POM, przesuw liniowy wynosi 10,16mm(0,4") na obrót Ten model to śrubowy liniowy silnik krokowy Nema 23 ACME o długości korpusu 76 mm, kącie kroku 1,8 stopnia i prądzie znamionowym 4 A.

Specyfikacja elektryczna

Numer części producenta: 23E30S4004NG5-200RS
Typ silnika: zewnętrzny(ACME)
Kąt kroku: 1,8°
Moment trzymania: 2Nm(283.28oz.in)
Prąd znamionowy/faza: 4A
Rezystancja fazy: 0,9ohms
Indukcyjność: 4.3mH±20%(1KHz)

Specyfikacja fizyczna

Rozmiar ramy: 57 x 57mm
Długość korpusu: 76mm

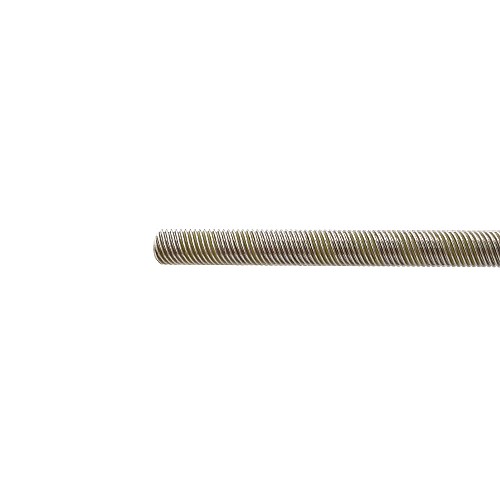

Długość śruby pociągowej: 200mm(7.8740")
Średnica śruby pociągowej: Φ9,525mm(0,375")
Odprowadzenie/Krok: 0,0508mm(0,002")
Przesuw/obrót ołowiu: 10,16mm(0,4")
Liczba potencjalnych klientów: 4
Liczba początków wątku: 8
Długość przewodu: 500mm

Połączenie

A+	A-	B+	B-
Czerwony	Czerwony/Biały	Zielony	Zielony/Biały

● Jak zamówić niestandardowy silnik liniowy? Niestandardowy liniowy silnik krokowy

● Jeśli masz tylko stary numer części, pobierz nowy tutaj Pokaż szczegóły

● Jak nazwaliśmy silnik liniowy? Konstruowanie numeru części

Specyfikacja elektryczna
Bipolarny/Unipolarny	Dwubiegunowy
Czy ma krzywą momentu obrotowego/naporu?	Tak
Indukcyjność(mH)	4.3
Kąt kroku(deg.)	1.8
Prąd znamionowy(A)	4.0
Rezystancja fazy(ohms)	0.9
Specyfikacja fizyczna
Długość ciała(mm)	76
Długość ołowiu(mm)	500
Długość śruby pociągowej(mm)	200
Ilość kabli	4
Klasa IP	40
Metoda inwentaryzacji	Dedykowany inwentarz
Przesuw/krok ołowiu(mm)	0.0508
Przesuw/rewolucja ołowiu(mm)	10.16
Rozmiar ramy(mm)	Nema 23 (57 x 57)
Średnica śruby pociągowej(mm)	9.525
Typ silnika liniowego	Zewnętrzny (Acme)
Z enkoderem	Nie

Obróbka końców śrub pociągowych
- Male/female threaded ends to specified thread and pitch
- Custom-machined journals and ring groove
- Hex or square ends
- Keyways and cross holes

Nakrętka przeciwluzowa

STEPPERONLINE dostarcza nakrętkę zabezpieczającą przed luzem dla zewnętrznego siłownika liniowego ze śrubą pociągową (z wyjątkiem rozmiaru 34) i niewypadającego siłownika liniowego ze śrubą pociągową (z wyjątkiem rozmiaru 24 i 34).

Po milionach cykli powinien występować luz nominalny między śrubą pociągową a standardową plastikową nakrętką STEPPERONLINE.

Kodery

W zależności od wymagań aplikacji, klient może łatwo wybrać enkodery za pomocą wyjścia indeksowego lub bezindeksowego i przez wyjście jako wyjście jednokierunkowe lub różnicowe.
Można również dowolnie wybierać różne rozdzielczości w celu łatwiejszego i precyzyjnego pozycjonowania.
Wszystkie enkodery w standardzie STEPPERONLINE są optyczne i inkrementalne.Przy wyborze enkodera należy uważnie przyjrzeć się opcjom, zwłaszcza rozmiarowi, rozdzielczości, indeksowi i metodzie wyjściowej.

Hamulce

Zwłaszcza w zastosowaniach pionowych lub utrzymywaniu silników przed nagłym wyłączeniem, standardowe hamulce STEPPERONLINE dla rozmiarów NEMA14, 17, 23, 24 i 34 będą pomocne w zmniejszeniu obaw klientów.

Okablowanie, okablowanie i złącza

Latające przewody drutowe lub złącza
Skręcanie przewodów drutowych
Rurki termokurczliwe lub rozszerzalne
Obudowy kabli

Śruby pokryte teflonem

Jeśli zastosowania klienta wymagają bezsmarowej kombinacji śrub i nakrętek, STEPPERONLINE oferuje powlekaną teflonem śrubę pociągową krokowego siłownika liniowego.
Powlekany teflonem liniowy siłownik krokowy ze śrubą pociągową zapewnia dłuższą żywotność i lepsze generowanie siły nacisku w porównaniu z konwencjonalną śrubą pociągową SUS.
Powłoka teflonowa może być zastosowana w całej gamie opcji śrub pociągowych w STEPPERONLINE i wszystkich typach siłowników liniowych, takich jak zewnętrzne, nieuchwytne i uwięzione.
Ponadto nakrętkę przeciwluzową można również łączyć ze śrubą pokrytą teflonem.
