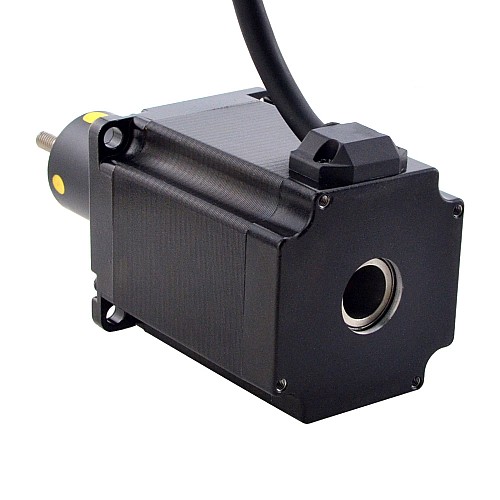

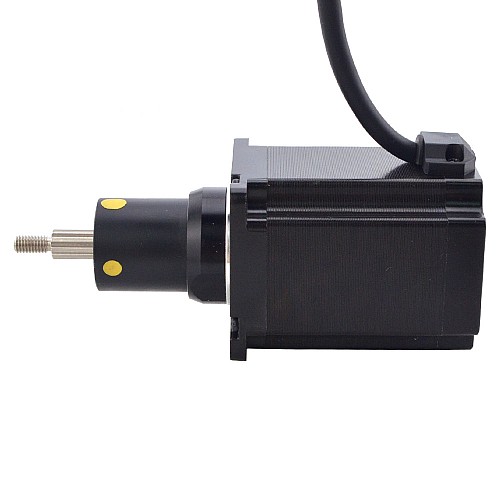

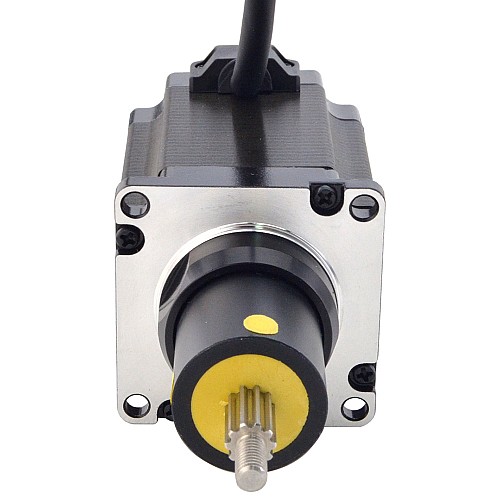

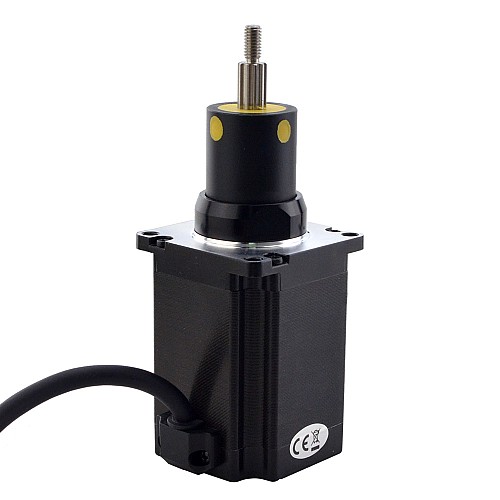

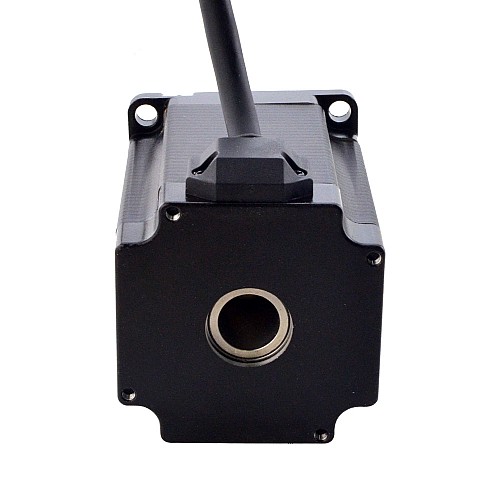

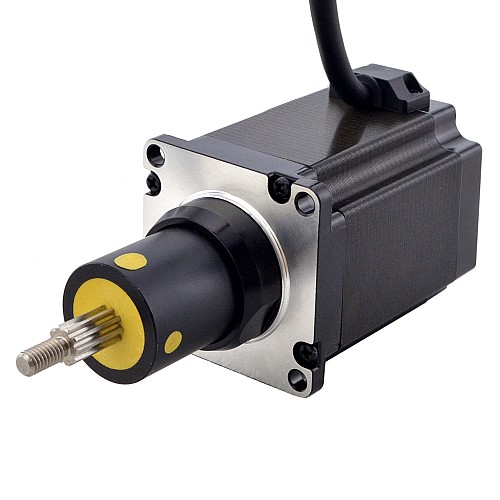

NEMA 23 Captive Acme Liniowy silnik krokowy 4.0A 75mm Wzrost Prowadzić 2.54mm(0.1") Skok 31.8mm

0 opinii - Napisz opinię

363.30zł

5 + 352.38zł

10 + 342.09zł

50 + 332.38zł

100 + 323.22zł

w magazynie: 10000
Model: 23C30S4004GG5-032RS
Waga brutto: 1.21kg
Certyfikowany: ISO, CE, RoHS

Sprzedane: 60

Kliknij kraj dla magazynu na żywo

Wysyłka z

Chiny

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

Wybierz lokalny magazyn, zyskaj więcej korzyści!

Dla klientów w USA, Wielkiej Brytanii, UE, Australii i Rosji prosimy priorytetowo wybierać lokalny magazyn. W przypadku UE wybierz magazyn niemiecki. Korzyści z tego wyboru obejmują szybsze czasy dostawy i niższe koszty całkowite, ponieważ nie ponosi się cła.

Ten model to liniowy silnik krokowy Nema 23 Captive ACME o długości korpusu 75 mm, kącie kroku 1,8 stopnia i prądzie znamionowym 4,0 A. Jest zintegrowany z średnicą 9.525mm(0.375"), odległością przesuwu 31,8mm(1,2520"), przesuw liniowy wynosi 2,54mm(0,1") na obrót. Charakteryzuje się wysoką wydajnością, długą żywotnością, niskim poziomem hałasu i wysokim wydajność.

Specyfikacja elektryczna

Numer części producenta: 23C30S4004GG5-032RS
Typ silnika: uwięziony
Kąt kroku: 1,8°
Moment trzymania: 2Nm(283.28oz.in)
Prąd znamionowy/faza: 4,0 A
Rezystancja fazy: 0,9ohms
Indukcyjność: 4.3mH±20%(1KHz)

Specyfikacja fizyczna

Rozmiar ramy: 57 x 57mm
Długość korpusu: 75mm
Długość skoku: 31,8mm(1,2520")
Średnica śruby pociągowej: Φ9,525mm(0,375")
Odprowadzenie/krok: 0,0127mm(0,0005")
Przesuw/obrót ołowiu: 2,54mm(0,1")
Liczba potencjalnych klientów: 4
Długość przewodu: 500mm

Połączenie

A+	A-	B+	B-
Czerwony	Czerwony/Biały	Zielony	Zielony/Biały

● Jak zamówić niestandardowy silnik liniowy? Niestandardowy liniowy silnik krokowy

● Jeśli masz tylko stary numer części, pobierz nowy tutaj Pokaż szczegóły

● Jak nazwaliśmy silnik liniowy? Konstruowanie numeru części

Specyfikacja elektryczna
Bipolarny/Unipolarny	Dwubiegunowy
Czy ma krzywą momentu obrotowego/naporu?	Tak
Indukcyjność(mH)	4.3
Kąt kroku(deg.)	1.8
Prąd znamionowy(A)	4.0
Rezystancja fazy(ohms)	0.9
Specyfikacja fizyczna
Długość ciała(mm)	75
Długość ołowiu(mm)	500
Długość skoku(mm/ft)	31.8
Ilość kabli	4
Klasa IP	40
Metoda inwentaryzacji	Dedykowany inwentarz
Przesuw/krok ołowiu(mm)	0.0127
Przesuw/rewolucja ołowiu(mm)	2.54
Rozmiar ramy(mm)	Nema 23 (57 x 57)
Średnica śruby pociągowej(mm)	9.525
Typ silnika liniowego	Captive

Obróbka końców śrub pociągowych
- Male/female threaded ends to specified thread and pitch
- Custom-machined journals and ring groove
- Hex or square ends
- Keyways and cross holes

Nakrętka przeciwluzowa

STEPPERONLINE dostarcza nakrętkę zabezpieczającą przed luzem dla zewnętrznego siłownika liniowego ze śrubą pociągową (z wyjątkiem rozmiaru 34) i niewypadającego siłownika liniowego ze śrubą pociągową (z wyjątkiem rozmiaru 24 i 34).

Po milionach cykli powinien występować luz nominalny między śrubą pociągową a standardową plastikową nakrętką STEPPERONLINE.

Kodery

W zależności od wymagań aplikacji, klient może łatwo wybrać enkodery za pomocą wyjścia indeksowego lub bezindeksowego i przez wyjście jako wyjście jednokierunkowe lub różnicowe.
Można również dowolnie wybierać różne rozdzielczości w celu łatwiejszego i precyzyjnego pozycjonowania.
Wszystkie enkodery w standardzie STEPPERONLINE są optyczne i inkrementalne.Przy wyborze enkodera należy uważnie przyjrzeć się opcjom, zwłaszcza rozmiarowi, rozdzielczości, indeksowi i metodzie wyjściowej.

Hamulce

Zwłaszcza w zastosowaniach pionowych lub utrzymywaniu silników przed nagłym wyłączeniem, standardowe hamulce STEPPERONLINE dla rozmiarów NEMA14, 17, 23, 24 i 34 będą pomocne w zmniejszeniu obaw klientów.

Okablowanie, okablowanie i złącza

Latające przewody drutowe lub złącza
Skręcanie przewodów drutowych
Rurki termokurczliwe lub rozszerzalne
Obudowy kabli

Śruby pokryte teflonem

Jeśli zastosowania klienta wymagają bezsmarowej kombinacji śrub i nakrętek, STEPPERONLINE oferuje powlekaną teflonem śrubę pociągową krokowego siłownika liniowego.
Powlekany teflonem liniowy siłownik krokowy ze śrubą pociągową zapewnia dłuższą żywotność i lepsze generowanie siły nacisku w porównaniu z konwencjonalną śrubą pociągową SUS.
Powłoka teflonowa może być zastosowana w całej gamie opcji śrub pociągowych w STEPPERONLINE i wszystkich typach siłowników liniowych, takich jak zewnętrzne, nieuchwytne i uwięzione.
Ponadto nakrętkę przeciwluzową można również łączyć ze śrubą pokrytą teflonem.
