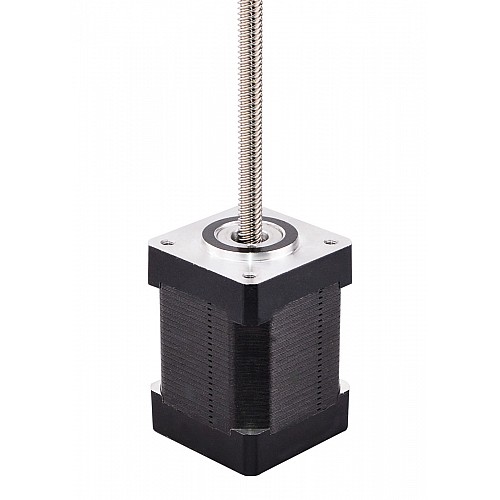

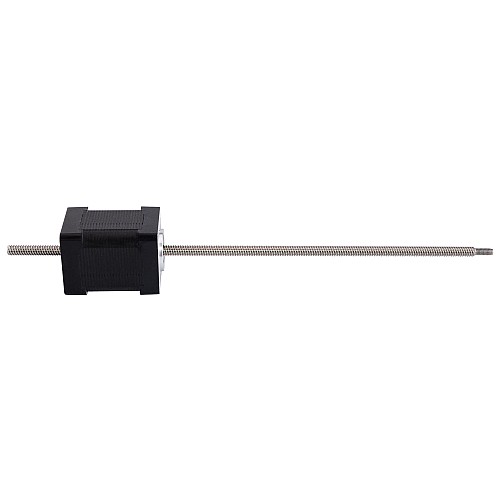

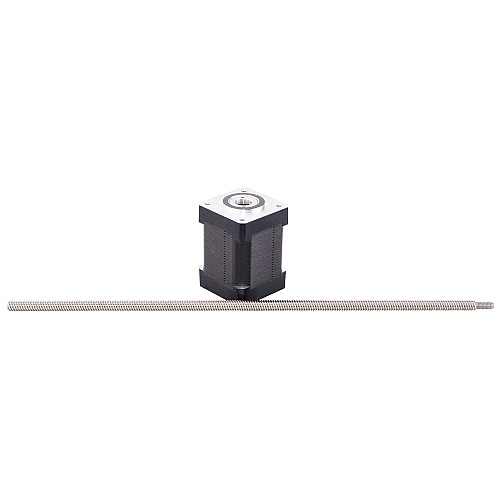

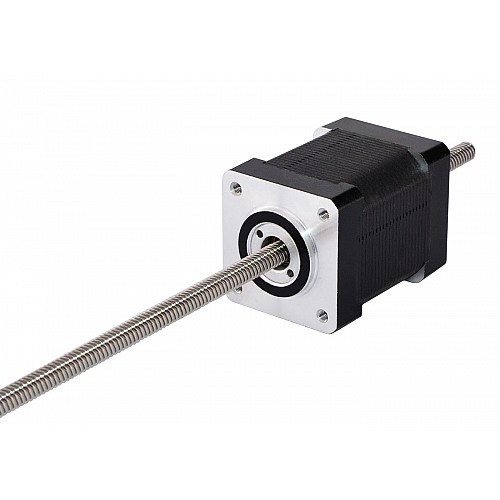

Nema 14 Nieuchwytny stos 48mm Ołów 0,91A 0,794mm(0,031") Długość 250mm

Nema 14 Nieuchwytny stos 48mm Ołów 0,91A 0,794mm(0,031 )Długość 250mm
Nema 14 Nieuchwytny stos 48mm Ołów 0,91A 0,794mm(0,031 )Długość 250mm
Nema 14 Nieuchwytny stos 48mm Ołów 0,91A 0,794mm(0,031 )Długość 250mm
Nema 14 Nieuchwytny stos 48mm Ołów 0,91A 0,794mm(0,031 )Długość 250mm
Nema 14 Nieuchwytny stos 48mm Ołów 0,91A 0,794mm(0,031 )Długość 250mm
Nema 14 Nieuchwytny stos 48mm Ołów 0,91A 0,794mm(0,031 )Długość 250mm
Nema 14 Nieuchwytny stos 48mm Ołów 0,91A 0,794mm(0,031 )Długość 250mm
Nema 14 Nieuchwytny stos 48mm Ołów 0,91A 0,794mm(0,031 )Długość 250mm
Nema 14 Nieuchwytny stos 48mm Ołów 0,91A 0,794mm(0,031 )Długość 250mm
Nema 14 Nieuchwytny stos 48mm Ołów 0,91A 0,794mm(0,031 )Długość 250mm
Nema 14 Nieuchwytny stos 48mm Ołów 0,91A 0,794mm(0,031") Długość 250mm
0 opinii - Napisz opinię
385.12zł
5 + 371.37zł
10 + 358.55zł
50 + 346.62zł
100 + 335.44zł
  • w magazynie: Przed Sprzedaż
  • Model: 14N17S0914LF3-250RS
  • Waga brutto: 0.53kg
  • Certyfikowany: ISO, CE, RoHS
Sprzedane: 10

Kliknij kraj dla magazynu na żywo

Do koszyka
Pytanie
Dodaj do listy życzeń Porównaj ten produkt
Ten produkt sprzedawany jest w minimalnej ilości 10
Co oznacza zamówienie w przedsprzedaży?
Produkt w przedsprzedaży to obecnie niedostępny towar. Po złożeniu zamówienia rozpoczniemy produkcję lub zakup specjalnie dla Państwa.

Silnik ma średnicę 48 mm, długość 1,8 stopnia 0,91A, silnik Nema 14, średnicę 6,35mm(0,25") 250mm(9,8425"), długość przekładni liniowej wynosi 0,794mm(0,03125") na obrót. Dit model to bijna precies hetzelfde als Haydon Kerk 35000 serie, maat 14, niet gestapeld, niet gestapeld, stappenmotor lineaire.

Specyfika elektryczna

  • Numer katalogowy producenta: 14N17S0914LF3-250RS(14N17S0914LF-250RS)
  • Typ Lineaire: Non-captive
  • Stójka: 1,8°
  • Minimalne stuwkracht: 252N(300pps)
  • Nominalna komora/faza: 0,91 A
  • Stojak Fase: 5,5omów
  • Rozpiętość nominalna: 5V
  • Indukcja: 7,63mH ± 20%(1KHz)

Specyfikacja Fysieke

  • Kadergrootte: 35 x 35mm
  • Długość Lichaam: 48mm
  • Przekrój linii: 250mm(9,8425")
  • Średnica Loodschroefa: Φ6.35mm(0.25")
  • Rozdzielczość/stążka: 0.00396875mm(0.00015625")
  • Spindelspoed: 0,794mm(0,03125")
  • Draden Antal: 4
  • Długość kabla: 300mm
  • Waga: 240g

Verbinding

A+
A-
B+
B-
Krucyfiks
Szary/Biały
Zielony/Biały
Groen
● Jak zamówić niestandardowy silnik liniowy?  Niestandardowy liniowy silnik krokowy

● Jeśli masz tylko stary numer części, pobierz nowy tutaj  Pokaż szczegóły

● Jak nazwaliśmy silnik liniowy?  Konstruowanie numeru części

Specyfikacja elektryczna
Bipolarny/Unipolarny Bipolarny
Czy ma krzywą momentu obrotowego/naporu? Nie
Indukcyjność(mH) 7.63
Kąt kroku(deg.) 1.8
Minimalny napór(N) @300pps 252
Prąd znamionowy(A) 0.91
Rezystancja fazy(ohms) 5.5
Specyfikacja fizyczna
Długość ciała(mm) 48
Długość ołowiu(mm) 300
Długość śruby pociągowej(mm) 250
Ilość kabli 4
Metoda inwentaryzacji Dedykowany inwentarz
Przesuw/krok ołowiu(mm) 0.00396875
Przesuw/rewolucja ołowiu(mm) 0.794
Rozmiar ramy(mm) Nema 14 (35 x 35)
Średnica śruby pociągowej(mm) 6.35
Typ silnika liniowego Non-Captive

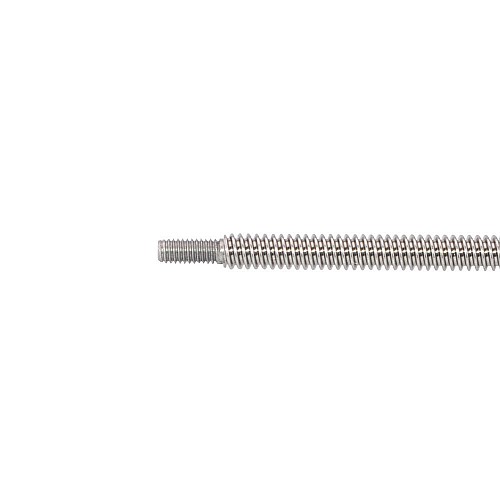

  • Obróbka końców śrub pociągowych

    • Male/female threaded ends to specified thread and pitch
    • Custom-machined journals and ring groove
    • Hex or square ends
    • Keyways and cross holes

  • Nakrętka przeciwluzowa

    • STEPPERONLINE dostarcza nakrętkę zabezpieczającą przed luzem dla zewnętrznego siłownika liniowego ze śrubą pociągową (z wyjątkiem rozmiaru 34) i niewypadającego siłownika liniowego ze śrubą pociągową (z wyjątkiem rozmiaru 24 i 34).

    Po milionach cykli powinien występować luz nominalny między śrubą pociągową a standardową plastikową nakrętką STEPPERONLINE.

  • Kodery

    • W zależności od wymagań aplikacji, klient może łatwo wybrać enkodery za pomocą wyjścia indeksowego lub bezindeksowego i przez wyjście jako wyjście jednokierunkowe lub różnicowe.
    Można również dowolnie wybierać różne rozdzielczości w celu łatwiejszego i precyzyjnego pozycjonowania.
    Wszystkie enkodery w standardzie STEPPERONLINE są optyczne i inkrementalne.Przy wyborze enkodera należy uważnie przyjrzeć się opcjom, zwłaszcza rozmiarowi, rozdzielczości, indeksowi i metodzie wyjściowej.

  • Hamulce

    • Zwłaszcza w zastosowaniach pionowych lub utrzymywaniu silników przed nagłym wyłączeniem, standardowe hamulce STEPPERONLINE dla rozmiarów NEMA14, 17, 23, 24 i 34 będą pomocne w zmniejszeniu obaw klientów.

  • Okablowanie, okablowanie i złącza

    • Latające przewody drutowe lub złącza
    • Skręcanie przewodów drutowych
    • Rurki termokurczliwe lub rozszerzalne
    • Obudowy kabli

  • Śruby pokryte teflonem

    • Jeśli zastosowania klienta wymagają bezsmarowej kombinacji śrub i nakrętek, STEPPERONLINE oferuje powlekaną teflonem śrubę pociągową krokowego siłownika liniowego.
    Powlekany teflonem liniowy siłownik krokowy ze śrubą pociągową zapewnia dłuższą żywotność i lepsze generowanie siły nacisku w porównaniu z konwencjonalną śrubą pociągową SUS.
    Powłoka teflonowa może być zastosowana w całej gamie opcji śrub pociągowych w STEPPERONLINE i wszystkich typach siłowników liniowych, takich jak zewnętrzne, nieuchwytne i uwięzione.
    Ponadto nakrętkę przeciwluzową można również łączyć ze śrubą pokrytą teflonem.

Plik Rozmiar
14N17S0914LF3-250RS_Full_Datasheet.pdf 144.56KB Download
