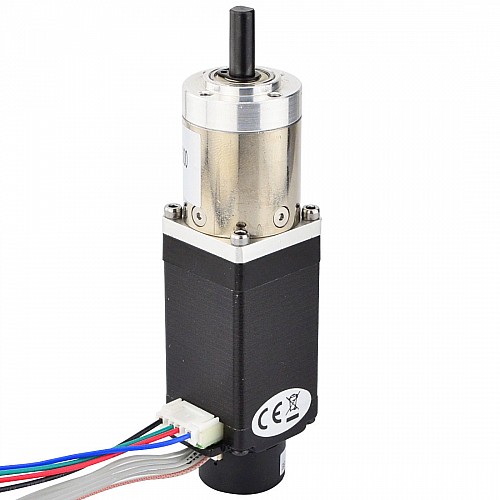

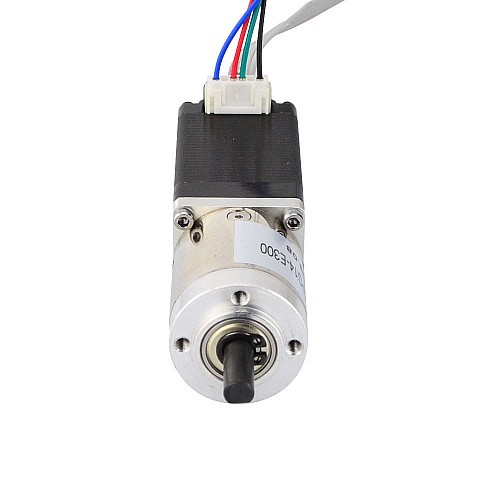

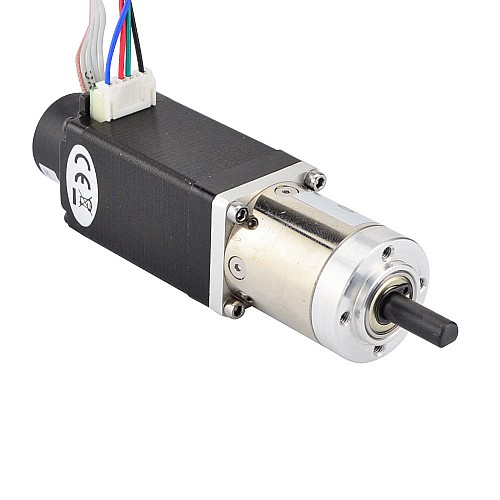

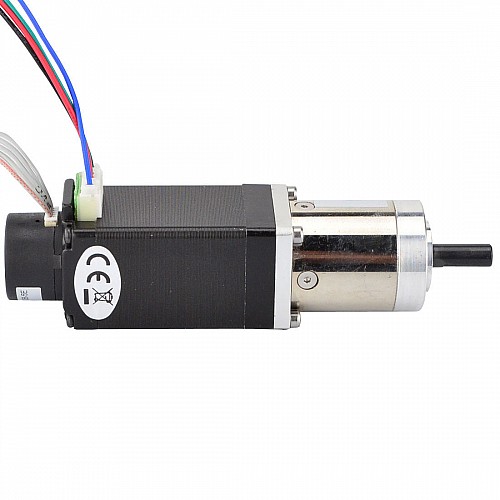

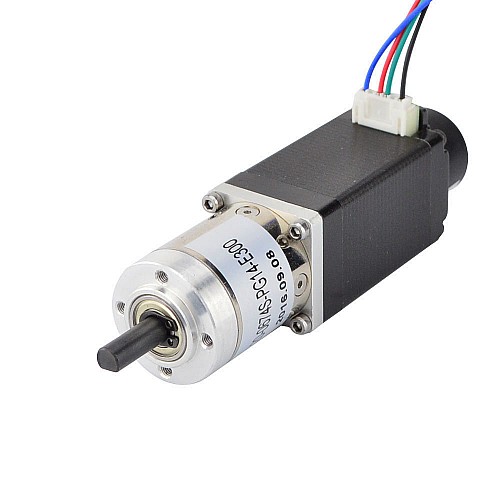

Nema 11 z zamkniętą pętlą z przekładnią krokową L=51mm Przełożenie 14:1 Enkoder 300PPR

Specyfikacja silnika

• Numer części producenta: 11HS20-0674S-PG14-E300
• Typ silnika: dwubiegunowy krokowy
• Rozmiar ramy: 28x28mm
• Długość silnika: 51mm
• Kąt kroku bez skrzyni biegów: 1,8stopnia
• Moment trzymania bez skrzyni biegów: 0,14Nm(19.8uncji)
• Prąd znamionowy/faza: 0,67A
• Rezystancja fazy: 12omów
• Napięcie: 8.04V
• Indukcyjność: 6,5mH±20%(1KHz)
• Klasa izolacji: B 130°C[266°F]
• Liczba wyprowadzeń: 4
• Długość ołowiu: 500mm

Dane techniczne skrzyni biegów

• Typ skrzyni biegów: Planetarna
• Długość skrzyni biegów: 35mm
• Przełożenie: 13.73:1
• Wydajność: 81%
• Średnica wału: Φ6mm
• Długość wału: 18mm
• Długość cięcia D: 12mm
• Luz w stanie bez obciążenia: <=3stopień
• Maksymalny dopuszczalny moment obrotowy: 3Nm(424,8oz.in)
• Moment dopuszczalny moment obrotowy: 5Nm(708.1oz.in)
• Maksymalne obciążenie osiowe wału: 5N
• Maksymalne obciążenie promieniowe wału: 25N


Specyfikacja enkodera

• Typ enkodera: Optyczny przyrostowy
• Napięcie jazdy: 5V
• Prąd wyjściowy: 50mA
• Rozdzielczość: 300ppr
• Sygnał wyjściowy: 2kanały
• Średnica otworu: Φ4mm
• Częstotliwość wyjściowa: ≤1 MHz
• Prędkość jazdy: ≤5000obr./min
