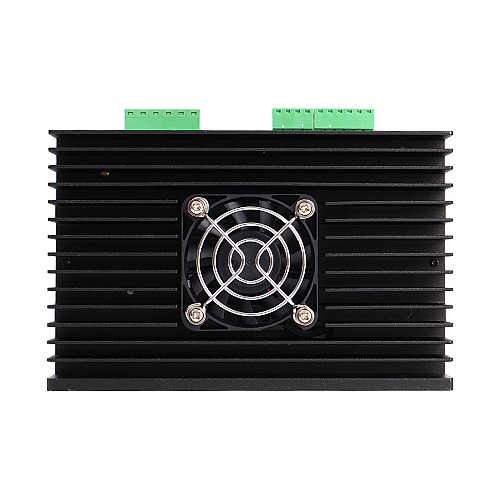

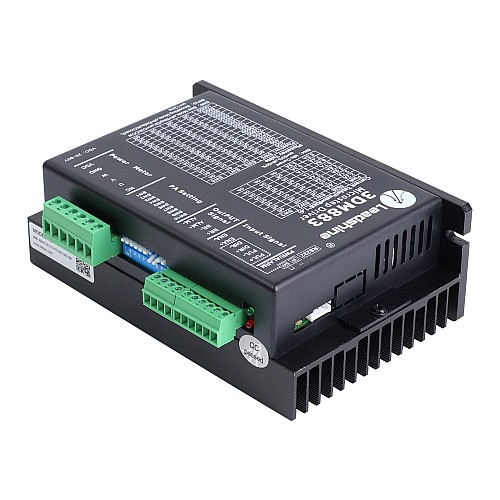

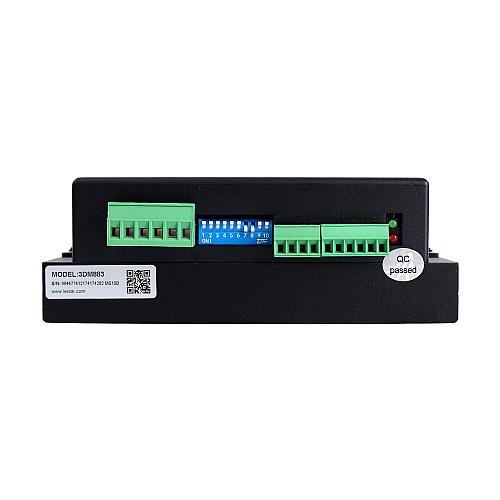

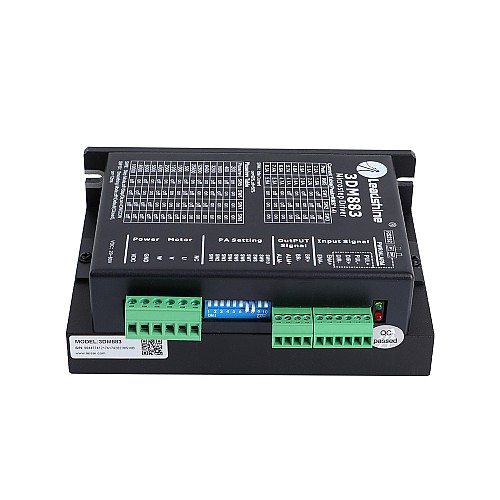

Leadshine 3-fazowy cyfrowy sterownik krokowy 0,5-8,3a 20-80VDC dla silnika krokowego Nema 23, 24, 34

Nadaje się do szerokiej gamy 3-fazowych silników krokowych, od rozmiaru ramy NEMA 23 do 34. Może być stosowany w różnego rodzaju maszynach, takich jak wycinarki laserowe, znaczniki laserowe, precyzyjne stoły X-Y, maszyny do etykietowania i wkrótce. Jego unikalne cechy sprawiają, że 3DM883 jest idealnym rozwiązaniem do zastosowań wymagających zarówno płynności przy niskich prędkościach, jak i wysokich osiągów.

Kluczowe funkcje

• Wyjścia awarii i hamulca
• Certyfikat CE i zgodność z dyrektywą RoHS
• Miękki start bez „skoków” po włączeniu zasilania
• Zabezpieczenia przed przepięciami i przetężeniami
• Selektor napięcia logicznego 5V/24V, ustawienie domyślne 24V
• Redukcja prądu jałowego do 50% lub 90% wybór za pomocą SW4
• Sterowanie krokiem i kierunkiem(PUL/DIR) lub CW/CCW(podwójny impuls)
• Maksymalna częstotliwość wejściowa impulsu 400 kHz w cyklu pracy 50%
• Konfigurowalne wygładzanie poleceń sterujących w celu zmniejszenia wibracji silnika
• 16 rozdzielczości mikrokrokowych 200 - 25 600 za pomocą przełączników DIP lub 200-51 200 za pomocą oprogramowania(wzrost o 100)
• 8 ustawień prądu wyjściowego w zakresie 2,2 - 8,3A za pomocą przełączników DIP lub 0,5 - 8,3A za pomocą oprogramowania(zwiększenie o 0,1)
• Funkcja antyrezonansowa zapewniająca optymalny moment obrotowy, wyjątkowo płynny ruch, niskie nagrzewanie się silnika i niski poziom hałasu

Specyfikacje elektryczne

• Prąd wyjściowy: 0,5~8,3A(5,9RMS)
• Napięcie wejściowe: 20~80VDC(typowo 24-60VDC)
• Prąd sygnału logicznego: 7~16mA(typowo 10mA)
• Częstotliwość wejściowa impulsu: 0~500kHz
• Minimalna szerokość impulsu: 1,2μS
• Rezystancja izolacji: 500MΩ

Środowisko pracy i inne specyfikacje(Tj = 25℃/77℉)

• Chłodzenie: chłodzenie naturalne lub chłodzenie wymuszone
• Środowisko: unikaj kurzu, mgły olejowej i gazów powodujących korozję
• Temperatura otoczenia: 0℃ － 65℃
• Wilgotność: 40%RH－90%RH
• Temperatura robocza: 0℃ － 50℃
• Wibracje: 10 - 55Hz / 0,15mm
• Temperatura przechowywania: -20℃ － 65℃
• Waga: ok. 500g(17,6 uncji)
