DSY Seria 750W Silnik Serwo DC CANopen 24-70VDC 2,39Nm z Hamulcem 3000rpm Enkoder Przyrostowy 17-Bit IP65

0 opinii - Napisz opinię

1,441.30zł

5 + 1,062.79zł

10 + 1,002.02zł

50 + 947.87zł

100 + 899.26zł

w magazynie: 10000
Model: DSY-C750L2B2-M17S
Waga brutto: 5.20kg
Certyfikowany: ISO, CE

Sprzedane: 0

Kliknij kraj dla magazynu na żywo

Wysyłka z

Chiny

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

Wybierz lokalny magazyn, zyskaj więcej korzyści!

Dla klientów w USA, Wielkiej Brytanii, UE, Australii i Rosji prosimy priorytetowo wybierać lokalny magazyn. W przypadku UE wybierz magazyn niemiecki. Korzyści z tego wyboru obejmują szybsze czasy dostawy i niższe koszty całkowite, ponieważ nie ponosi się cła.

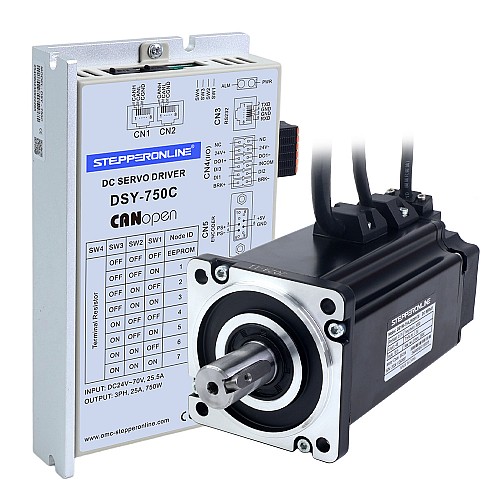

To najnowszy serwomechanizm DC serii DSY, składający się z silnika serwo 48VDC 750W z hamulcem 24V 8.5W i sterownika serwo CANopen 24-70VDC 750W. Silnik serwo ma moment nominalny 2,39Nm, moment szczytowy 7,17Nm i nominalną prędkość 3000rpm.
System serwo DSY-C obsługuje sterowanie komunikacją CANopen, z wbudowanymi mechanizmami wykrywania błędów i retransmisji. W porównaniu z RS485 oferuje szybszy czas reakcji, lepszą odporność na zakłócenia i obsługę sieci multi-master.
Może być szeroko stosowany w różnych zastosowaniach, takich jak roboty mobilne(AMR, AGV), roboty usługowe, roboty specjalne, logistyka i sortowanie, sprzęt medyczny, instrumenty i przemysł lekki, gdzie ważne są ograniczenia napięcia i rozmiaru.

Elementy zestawu

1 x DSY-750C: Sterownik serwo DC 750W CANopen
1 x DSY80-750L2B2M17S: Silnik serwo DC 750W 48V 3000rpm 2,39Nm z hamulcem enkoder 17-bitowy IP65

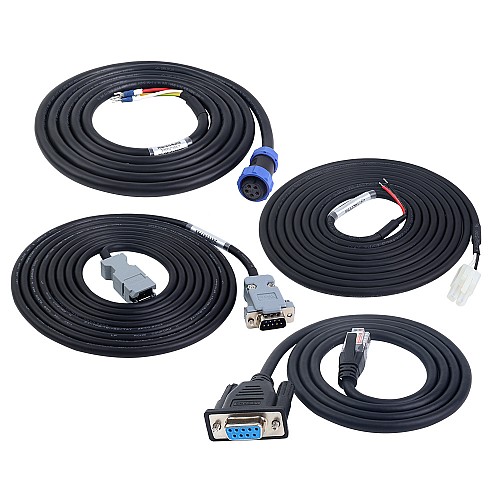

1 x P2-DS-03P20M: Kabel silnika 3,0m
1 x P1-DS-03M-S: Kabel hamulca 3,0m
1 x E2-DS-03AM: Kabel enkodera 3,0m
1 x RS232-5: Kabel debugowania 1,0m

Specyfikacja sterownika serwo

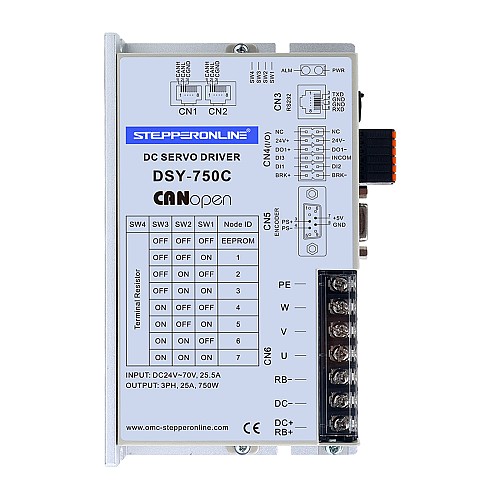

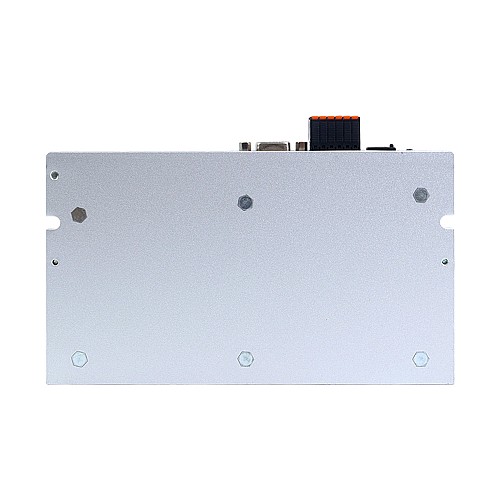

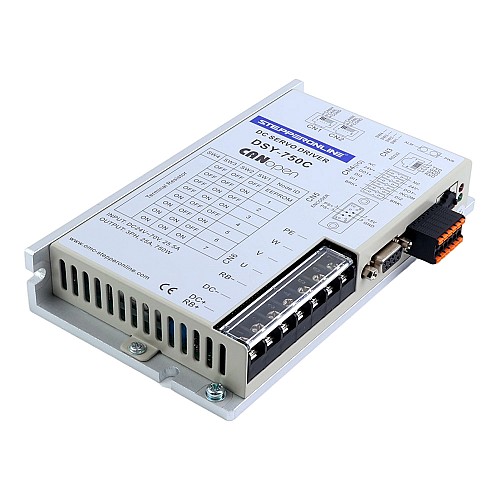

Numer części: DSY-750C
Metoda sterowania: CANopen
Prąd wyjściowy ciągły: 25,0A
Maksymalny prąd wyjściowy: 80,0A
Zasilanie wejściowe: 24-70VDC
Moc znamionowa: 750W
Wymiary: 174,6 * 100 * 30mm

Silnik serwo Specyfikacja

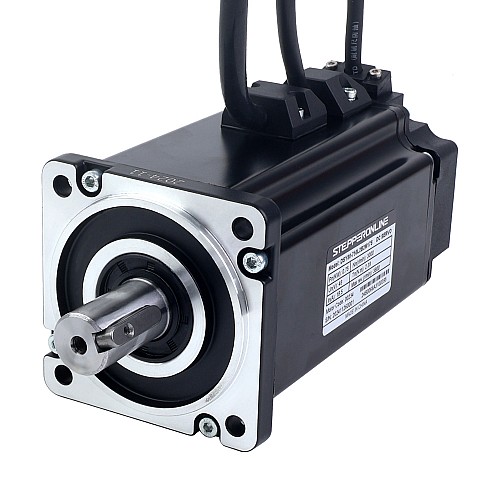

Numer części: DSY80-750L2B2M17S
Moc znamionowa: 750W
Napięcie znamionowe: 48V DC
Moment znamionowy: 2,39Nm
Moment szczytowy: 7,17Nm
Prąd znamionowy: 18,5A
Prędkość znamionowa: 3000rpm
Stała momentu obrotowego: 0,129Nm/A
Rezystancja międzyprzewodowa: 0,11ohms ± 10%
Indukcyjność międzyprzewodowa: 0,43mH ± 20%
Bezwładność: 1,62kg*m²*10^-4
Enkoder: 17-bitowy jednoobrotowy magnetyczny enkoder inkrementalny
Bieguny: 10
Stopień ochrony IP: IP65
Średnica wału: 19mm
Moment trzymania hamulca: 3,80Nm
Napięcie hamulca: 24V DC
Moc hamulca: 8,5W
Prąd hamulca: 0,42A
Długość kabla: 3m (długości opcjonalne to 1,5m i 5m)

Pobierz oprogramowanie debugujące serii serwomechanizmów DSY tutaj.

Aby dowiedzieć się więcej o różnicach pomiędzy wszystkimi serwomotorami sprzedawanymi na STEPPERONLINE, zapoznaj się z tym artykułem.

Oprogramowanie do debugowania serii DSY firmy STEPPERONLINE zostało opracowane i przetestowane w systemie Windows 10, Używanie innych wersji systemu Windows może powodować problemy ze zgodnością(np. zniekształcony tekst) lub wpływać na funkcjonalność oprogramowania.

Specyfikacja elektryczna
Moc znamionowa(W)	750
Napięcie wejściowe(V)	24 - 70VDC
Napięcie znamionowe(V)	48VDC
Prędkość maksymalna(rpm)	3800
Prędkość znamionowa(rpm)	3000
Rozdzielczość enkodera	17bit
Szczytowy moment obrotowy(Nm)	7.17
Tryby sterowania	CANopen
Typ enkodera	Magnetyczny Przyrostowy
Z hamulcem	TAk
Znamionowy moment obrotowy(Nm)	2.39
Specyfikacja fizyczna
Klasa IP	65
Metoda inwentaryzacji	Dedykowany inwentarz
Rozmiar ramy(mm)	80 x 80
Średnica wału(mm)	19
Wtyczka lotnicza czy nie	Nie
Zintegrowany lub nie	Nie

Plik	Rozmiar
DSY80-750L2B2M17S.STEP	2.54MB	Download
DSY80-750L2B2M17S_Full_Datasheet.pdf	139.72KB	Download
DSY-750C.STEP	16.22MB	Download
DSY-C_Series_Low_Voltage_Servo_Drive_User_Manual(V1.0).pdf	12.31MB	Download
DSY-C.EDS	36.81KB	Download
