DSY Seria 200W Silnik Serwo DC CANopen 24-70VDC 0,637Nm z Hamulcem 3000rpm Enkoder Przyrostowy 17-Bit IP65

0 opinii - Napisz opinię

1,136.32zł

5 + 837.92zł

10 + 790.02zł

50 + 747.35zł

100 + 708.98zł

w magazynie: 10000
Model: DSY-C200L2B2-M17S
Waga brutto: 2.45kg
Certyfikowany: ISO, CE

Sprzedane: 3

Kliknij kraj dla magazynu na żywo

Wysyłka z

Chiny

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

Wybierz lokalny magazyn, zyskaj więcej korzyści!

Dla klientów w USA, Wielkiej Brytanii, UE, Australii i Rosji prosimy priorytetowo wybierać lokalny magazyn. W przypadku UE wybierz magazyn niemiecki. Korzyści z tego wyboru obejmują szybsze czasy dostawy i niższe koszty całkowite, ponieważ nie ponosi się cła.

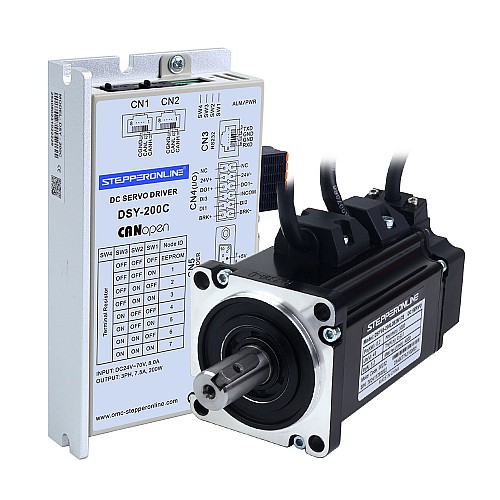

To najnowszy serwonapęd DC serii DSY, składający się z silnika serwo 48VDC 200W z hamulcem 24V 7,3W i sterownika serwo CANopen 24-70VDC 200W. Silnik serwo ma moment nominalny 0,637Nm, moment szczytowy 1,91Nm i nominalną prędkość 3000rpm.
System serwo DSY-C obsługuje sterowanie komunikacją CANopen, z wbudowanymi mechanizmami wykrywania błędów i retransmisji. W porównaniu z RS485 oferuje szybsze czasy reakcji, lepszą odporność na zakłócenia i obsługę sieci multi-master.
Może być szeroko stosowany w różnych zastosowaniach, takich jak roboty mobilne(AMR, AGV), roboty usługowe, roboty specjalne, logistyka i sortowanie, sprzęt medyczny, instrumenty oraz przemysł lekki i tekstylny, gdzie istotne są ograniczenia napięcia i rozmiaru.

Zawartość zestawu

1 x DSY-200C: Sterownik serwo DC 200W CANopen
1 x DSY60-200L2B2M17S: Silnik serwo DC 200W 48V 3000rpm 0,637Nm z hamulcem Enkoder 17-bitowy IP65
1 x P1-DS-03P08M: Kabel silnika 3,0m
1 x P1-DS-03M-S: Kabel hamulca 3,0m
1 x E2-DS-03AM: Kabel enkodera 3,0m
1 x RS232-5: Kabel debugowania 1,0m

Specyfikacja sterownika serwo

Numer części: DSY-200C
Metoda sterowania: CANopen
Prąd wyjściowy ciągły: 7,5A
Maksymalny prąd wyjściowy: 24,0A
Zasilanie wejściowe: 24-70VDC
Moc nominalna: 200W
Wymiary: 141*75,5*25,4mm

Specyfikacja Silnika Serwo

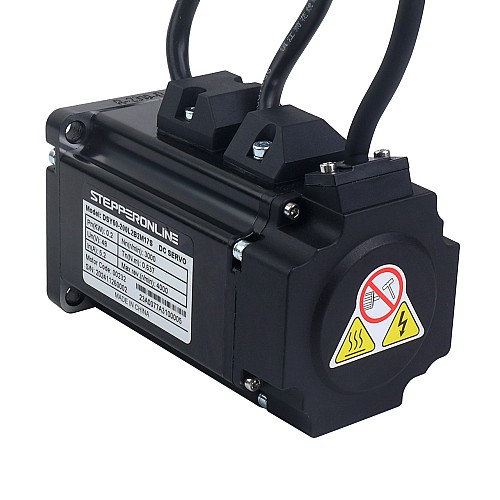

Numer części: DSY60-200L2B2M17S
Moc znamionowa: 200W
Napięcie znamionowe: 48VDC
Moment obrotowy znamionowy: 0,637Nm
Moment obrotowy maksymalny: 1,91Nm
Prąd znamionowy: 5,2A
Prędkość znamionowa: 3000obr/min
Stała momentu: 0,123N.m/A
Rezystancja międzyfazowa: 0,86ohms ± 10%
Indukcyjność międzyfazowa: 1,46mH ± 20%
Moment bezwładności: 0,29kg*m²*10^-4
Enkoder: 17-bitowy magnetyczny enkoder przyrostowy(jednoobrotowy)
Bieguny: 10
Klasa ochrony: IP65
Średnica wału: 14mm
Moment hamowania: 1,52Nm
Napięcie hamulca: 24VDC
Moc hamulca: 7,3W
Prąd hamulca: 0,32A
Długość kabla: 3m(opcje: 1,5m i 5m)

Pobierz oprogramowanie debugujące serii serwomechanizmów DSY tutaj.

Aby dowiedzieć się więcej o różnicach pomiędzy wszystkimi serwomotorami sprzedawanymi na STEPPERONLINE, zapoznaj się z tym artykułem.

Oprogramowanie do debugowania serii DSY firmy STEPPERONLINE zostało opracowane i przetestowane w systemie Windows 10, Używanie innych wersji systemu Windows może powodować problemy ze zgodnością(np. zniekształcony tekst) lub wpływać na funkcjonalność oprogramowania.

Specyfikacja elektryczna
Moc znamionowa(W)	200
Napięcie wejściowe(V)	24 - 70VDC
Napięcie znamionowe(V)	48VDC
Prędkość maksymalna(rpm)	4000
Prędkość znamionowa(rpm)	3000
Rozdzielczość enkodera	17bit
Szczytowy moment obrotowy(Nm)	1.91
Tryby sterowania	CANopen
Typ enkodera	Magnetyczny Przyrostowy
Z hamulcem	TAk
Znamionowy moment obrotowy(Nm)	0.637
Specyfikacja fizyczna
Klasa IP	65
Metoda inwentaryzacji	Dedykowany inwentarz
Rozmiar ramy(mm)	60 x 60
Średnica wału(mm)	14
Wtyczka lotnicza czy nie	Nie
Zintegrowany lub nie	Nie

Plik	Rozmiar
DSY60-200L2B2M17S.STEP	2.59MB	Download
DSY60-200L2B2M17S_Full_Datasheet.pdf	134.71KB	Download
DSY-200C.STEP	16.54MB	Download
DSY-C_Series_Low_Voltage_Servo_Drive_User_Manual(V1.0).pdf	12.31MB	Download
DSY-C.EDS	36.81KB	Download
