DSY Seria 1000W Silnik Serwo DC CANopen 24-70VDC 3,20Nm 3000rpm Enkoder Przyrostowy 17-Bit IP65

0 opinii - Napisz opinię

1,585.75zł

5 + 1,169.28zł

10 + 1,102.48zł

50 + 1,042.87zł

100 + 989.38zł

w magazynie: 10000
Model: DSY-C1000L2A2-M17S
Waga brutto: 5.20kg
Certyfikowany: ISO, CE

Dostępne opcje

Statek z

Chiny

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

To najnowszy serwonapęd DC serii DSY, składający się z silnika serwo 48VDC 1000W i napędu serwo CANopen 24-70VDC 1200W. Silnik serwo ma moment nominalny 3,20Nm, moment szczytowy 9,60Nm i prędkość nominalną 3000rpm.
System serwo DSY-C obsługuje sterowanie komunikacją CANopen, z wbudowanymi mechanizmami wykrywania błędów i retransmisji. W porównaniu z RS485 oferuje szybsze czasy reakcji, lepszą odporność na zakłócenia i obsługę sieci multi-master.
Może być szeroko stosowany w różnych zastosowaniach, takich jak roboty mobilne(AMR, AGV), roboty serwisowe, roboty specjalne, logistyka i sortowanie, sprzęt medyczny, instrumenty i przemysł lekki, gdzie ważne są ograniczenia napięcia i rozmiaru.

Zawartość zestawu

1 x DSY-1200C: Napęd serwo DC CANopen 1200W
1 x DSY80-1000L2A2M17S: Silnik serwo DC 1000W 48V 3000rpm 3,20Nm Enkoder 17-bitowy IP65
1 x P2-DS-03P30M: Kabel silnika 3,0m
1 x E2-DS-03AM: Kabel enkodera 3,0m
1 x RS232-5: Kabel debugowania 1,0m

Specyfikacja napędu serwo

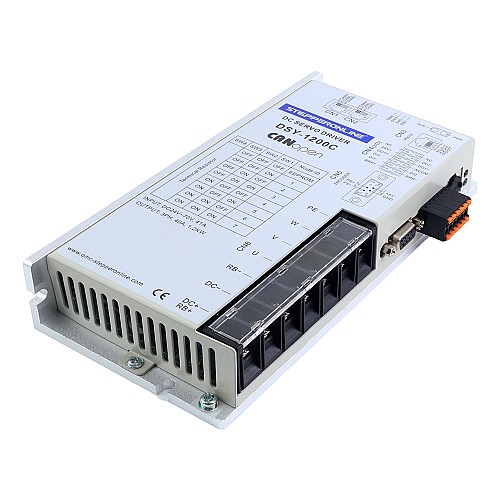

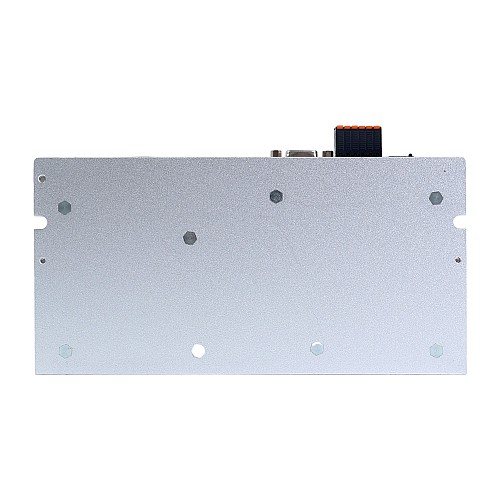

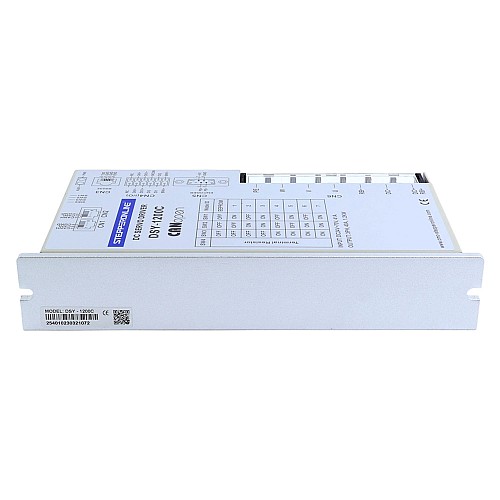

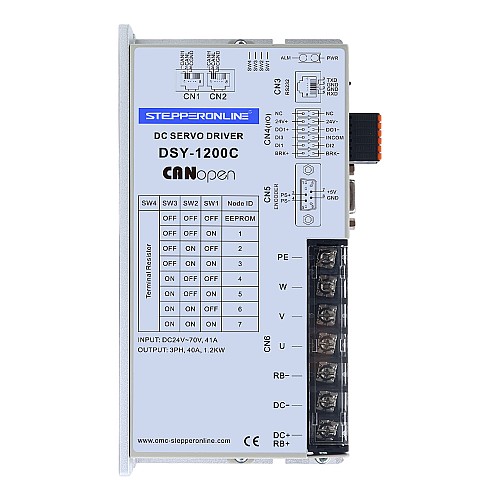

Numer części: DSY-1200C
Metoda sterowania: CANopen
Ciągły prąd wyjściowy: 40,0A
Maksymalny prąd wyjściowy: 120,0A
Zasilanie wejściowe: 24-70VDC
Moc nominalna: 1200W
Wymiary: 200*100*35,8mm

Specyfikacja silnika serwo

Numer części: DSY80-1000L2A2M17S
Moc nominalna: 1000W
Napięcie nominalne: 48VDC
Moment nominalny: 3,20Nm
Moment szczytowy: 9,60Nm
Prąd nominalny: 24,5A
Prędkość nominalna: 3000rpm
Stała momentu: 0,13N.m/A
Rezystancja międzyfazowa: 0,08ohm ± 10%
Indukcyjność międzyfazowa: 0,30mH ± 20%
Moment bezwładności: 1,92kg*m²*10^-4
Enkoder: 17-bitowy magnetyczny enkoder przyrostowy single-turn
Bieguny: 10
Klasa ochrony: IP65
Średnica wału: 19mm
Długość kabla: 3m(opcje: 1,5m i 5m)

Pobierz oprogramowanie debugujące serii serwomechanizmów DSY tutaj.

Aby dowiedzieć się więcej o różnicach pomiędzy wszystkimi serwomotorami sprzedawanymi na STEPPERONLINE, zapoznaj się z tym artykułem.

Oprogramowanie do debugowania serii DSY firmy STEPPERONLINE zostało opracowane i przetestowane w systemie Windows 10, Używanie innych wersji systemu Windows może powodować problemy ze zgodnością(np. zniekształcony tekst) lub wpływać na funkcjonalność oprogramowania.

Specyfikacja elektryczna
Moc znamionowa(W)	1000
Napięcie wejściowe(V)	24 - 70VDC
Napięcie znamionowe(V)	48VDC
Prędkość maksymalna(rpm)	3700
Prędkość znamionowa(rpm)	3000
Rozdzielczość enkodera	17bit
Szczytowy moment obrotowy(Nm)	9.60
Tryby sterowania	CANopen
Typ enkodera	Magnetyczny Przyrostowy
Z hamulcem	Nie
Znamionowy moment obrotowy(Nm)	3.20
Specyfikacja fizyczna
Klasa IP	65
Metoda inwentaryzacji	Dedykowany inwentarz
Rozmiar ramy(mm)	80 x 80
Średnica wału(mm)	19
Wtyczka lotnicza czy nie	Nie
Zintegrowany lub nie	Nie

Plik	Rozmiar
DSY80-1000L2A2M17S.STEP	2.42MB	Download
DSY80-1000L2A2M17S_Full_Datasheet.pdf	137.62KB	Download
DSY-1200C.STEP	16.47MB	Download
DSY-C_Series_Low_Voltage_Servo_Drive_User_Manual(V1.0).pdf	12.31MB	Download
DSY-C.EDS	36.81KB	Download
