60mm Pusta Obrotowa Platforma Przełożenie 5:1 Luz 3arc-min dla silnika krokowego Nema 17

0 opinii - Napisz opinię

419.41zł

5 + 405.05zł

10 + 391.68zł

50 + 379.12zł

100 + 367.38zł

w magazynie: 200
Model: HRP60KE-G5-D5
Waga brutto: 0.60kg
Certyfikowany: ISO, CE

Kliknij kraj dla magazynu na żywo

Wysyłka z

Chiny

USA

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Wybierz lokalny magazyn, zyskaj więcej korzyści!

Klientom z Polski zaleca się wybór lokalnego magazynu w Niemczech jako priorytetowego, ponieważ gwarantuje to szybszą dostawę, wygodniejszą obsługę posprzedażną oraz pozwala uniknąć procedur celnych, co oszczędza zarówno czas, jak i koszty.
Klienci ze wszystkich krajów mogą również wybrać magazyn w Chinach.

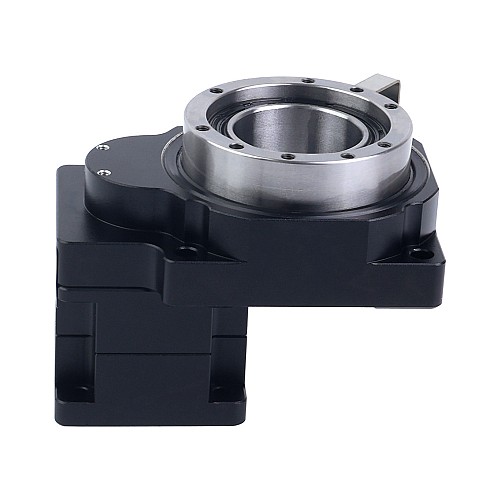

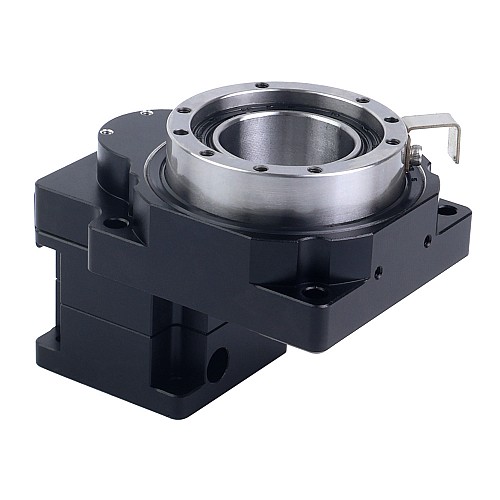

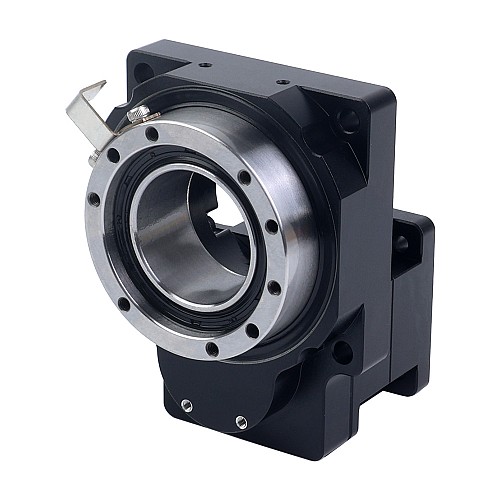

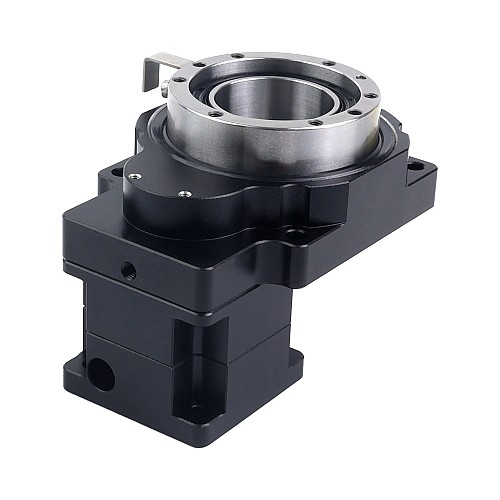

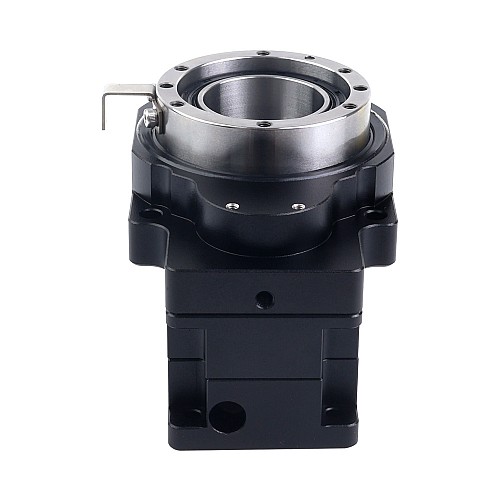

Ta pusta platforma siłownika obrotowego pasuje do standardowych silników krokowych Nema 17. Posiada przełożenie 5:1, dopuszczalny moment obrotowy 5,20Nm(736,38oz.in), dokładność pozycjonowania 3arcmin i powtarzalną dokładność pozycjonowania 15arcsec.
Jego krzyżowe łożysko rolkowe zapewnia wysoką precyzję, stabilny moment obrotowy i dużą nośność. 360-stopniowa pusta konstrukcja umożliwia precyzyjne pozycjonowanie pod dowolnym kątem, kompatybilna z silnikami krokowymi lub serwo. Idealna do automatyzacji, dozowania kleju, pakowania, kontroli, drukowania laserowego, sortowania i robotyki.

Specyfikacje fizyczne

Numer części: HRP60KE-G5-D5
Przełożenie: 5:1
Typ skrzyni biegów: Pusta Obrotowa Platforma
Materiał przekładni: Stal stopowa
Efektywność: 95%
Dokładność położenia: 3arcmin
Powtarzana dokładność położenia: ±15arcsec
Dopuszczalny moment obrotowy: 5,20Nm(736,38oz.in)
Dopuszczalny moment bezwładności: 5,60Nm(793,03oz.in)
Moment bezwładności: 3500g·cm²
Maksymalne obciążenie osiowe: 280N
Zalecane Obciążenie osiowe: 50N
Maksymalne obciążenie promieniowe: 510N
Dopuszczalna prędkość wyjściowa: 200rpm
Równoległość platformy: ≤0,010mm
Skakanie platformy: ≤0,010mm
Hałas: <=65dB
Klasa wodoodporności: IP40
Żywotność: 20000 godzin
Metoda smarowania: Smar
Rozmiar ramy platformy: 60 x 60mm

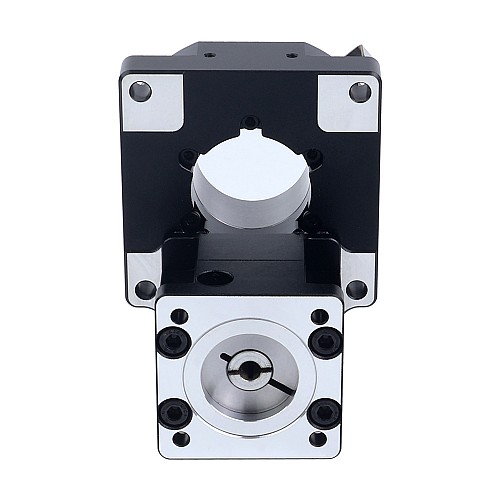

Rozmiar kołnierza montażowego: 42 x 42mm
Średnica wału wejściowego: Φ5mm
Maksymalny wał wejściowy Długość: 26mm
Średnica przekroju pustego: 28mm
Wysokość platformy: 65,5mm

Specyfikacja fizyczna
Dopasowany rozmiar silnika	Nema 17 Silnik krokowy
Dopuszczalny Moment Obrotowy(Nm)	5.2
Długość skrzyni biegów(mm)	65.5
Klasa IP	40
Maksymalne Obciążenie Osiowe(N)	280
Maksymalne obciążenie promieniowe(N)	510
Materiał przekładni	Stal stopowa
Przełożenie(xx:1)	5
Rozmiar ramy(mm)	60 x 60
Średnica profilu pustego(mm)	28
Średnica wału wejściowego(mm)	5
Typ skrzyni biegów	Pusta Obrotowa Platforma
