Zestaw Silnika Krokowego z Zamkniętą Pętlą YS Seria 1 Oś 9.00Nm (1274.5oz.in) Nema 34 V2.0

0 opinii - Napisz opinię

328.52zł

5 + 318.90zł

10 + 309.85zł

50 + 301.33zł

100 + 293.22zł

w magazynie: 10000
Model: 1-CL86Y-S90-V20
Waga brutto: 5.52kg
Certyfikowany: ISO, CE

Sprzedane: 0

Kliknij kraj dla magazynu na żywo

Wysyłka z

Chiny

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

Wybierz lokalny magazyn, zyskaj więcej korzyści!

Dla klientów w USA, Wielkiej Brytanii, UE, Australii i Rosji prosimy priorytetowo wybierać lokalny magazyn. W przypadku UE wybierz magazyn niemiecki. Korzyści z tego wyboru obejmują szybsze czasy dostawy i niższe koszty całkowite, ponieważ nie ponosi się cła.

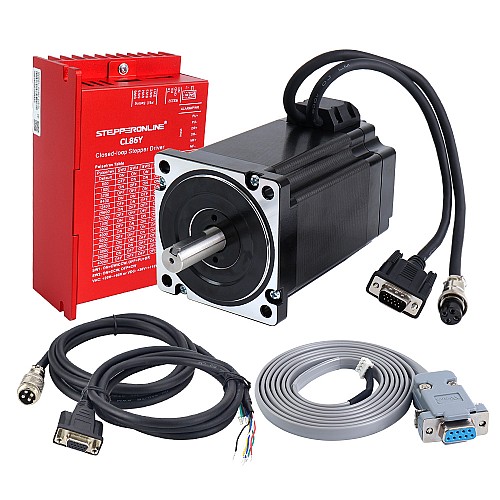

Ten zestaw CNC zawiera:

1 x 34HS46-6004D-E1000: Silnik krokowy zamkniętej pętli Nema 34 9,00Nm(1274,50oz.in) Enkoder 1000PPR(4000CPR)
1 x CL86Y-V20: Sterownik Silnika Krokowego z Zamkniętą Pętlą Serii Y V2.0 0-8,5A 20-80V AC/30-110V DC do Silnika Krokowego Nema 34
1 x CE2-M2-18: Kabel przedłużający silnika AWG18 i enkodera 1,7m(67")
1 x CABLE-PC-2: Kabel debugujący RS232

Specyfikacja silnika

Numer części: 34HS46-6004D-E1000
Liczba faz: 2
Moment trzymający: 9,00Nm(1274,50oz.in)
Prąd znamionowy/faza: 6,0A
Rezystancja fazy: 0,4ohms
Indukcyjność: 3,6mH ± 20%(1KHz)
Rozmiar ramy: 86 x 86mm
Długość korpusu: 137mm
Średnica wału: Φ14mm
Długość wału: 37mm
Długość wału z wpustem: 25mm
Długość kabla: 300mm
Klasa izolacji: B 130°C[266°F]

Specyfikacja enkodera

Typ obwodu wyjściowego: Typ różnicowy
Typ enkodera: Optyczny przyrostowy
Rozdzielczość enkodera: 1000PPR(4000CPR)
Kanały sygnału wyjściowego: 2 kanały
Minimalne napięcie zasilania: 4,5V
Maksymalne napięcie zasilania: 5V
Prąd wyjściowy: 25mA
Wysokie napięcie wyjściowe: 4,5V
Niskie napięcie wyjściowe: 4,2-4,3V
Maksymalna częstotliwość wyjściowa: 60kHZ

Specyfikacja sterownika

Maksymalny prąd wyjściowy: 0~8,5A(0~6RMS)
Napięcie wejściowe: 20~80VAC/30~110VDC(Typowe 48/60VDC)
Prąd wejściowy logiczny: 7~20mA
Częstotliwość wejściowa impulsu: 0~200kHz
Szerokość impulsu: 2,5μS
Rezystancja izolacji: 500MΩ

Połączenie silnika i enkodera

PIN	1	2	3	4
Silnika	A+	A-	B+	B-

PIN	1	2	3	11	12	13
Enkoder	EA+	VCC	GND	EB+	EB-	EA-

CL86Y-V20 ulepsza CL86Y, dodając przełącznik 5V/24V i dołączając bezpłatny kabel debugujący RS232.

Typowe funkcje sterowników serii Y zostały skonfigurowane i mogą być używane bez debugowania. Jeśli wymagane jest dalsze debugowanie, kliknij tutaj, aby zakupić wymagany kabel debugujący.

Silnik jest wyposażony w wysoce elastyczny kabel, który może być zginany 8 milionów razy bez awarii.

Rodzaj produktu
Rodzaj produktu	Zestaw z zamkniętą pętlą
Specyfikacja elektryczna
Czy ma krzywą momentu obrotowego/naporu?	Tak
Indukcyjność(mH)	3.6
Kanały sygnału wyjściowego	2
Liczba osi	1
Moment trzymania(Ncm)	900
Moment trzymania(oz.in)	1274.5
Napięcie wejściowe odniesienia(V)	24 - 80AC / 36 - 110DC
Prąd znamionowy(A)	6.0
Rezystancja fazy(ohms)	0.40
Rozdzielczość enkodera	1000PPR
Typ enkodera	Optyczny przyrostowy
Typ obwodu wyjściowego	Różnicowy
Specyfikacja fizyczna
Długość wału(mm)	37
Metoda inwentaryzacji	Dedykowany inwentarz
Rozmiar ramy(mm)	Nema 34 (86 x 86)
Seria produktu	Seria YS
Średnica wału(mm)	14
Typ wału wyjściowego	Wpust
Zasilanie	NIE

Plik	Rozmiar
Y_Series_Stepper_Driver_Debug_Software_7.4.zip	31.1MB	Download
CL86Y-V20.STEP	20.11MB	Download
CL86Y_V2.0_pulse_stepper_driver_manual_V1.0.pdf	858.67KB	Download
34HS46-6004D-E1000.STEP	8.58MB	Download
34HS46-6004D-E1000_Full_Datasheet.pdf	152.03KB	Download
34HS46-6004D-E1000_Torque_Curve.pdf	95.75KB	Download
CE2-M2-18.pdf	115.55KB	Download
