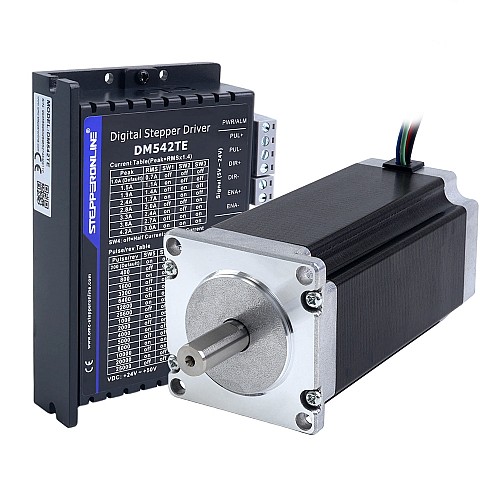

Zestaw CNC z silnikiem krokowym 1-osiowym serii TES 3,0Nm(424,83oz.in) Silnik krokowy Nema 23 i sterownik DM542TE

• 1 x DM542TE: Cyfrowy sterownik silnika krokowego serii TE 1,0-4,2A 24-50VDC do silnika Nema 17, 23
• 1 x 23HS45-4204S: Nema 23 Bipolar 3Nm(424,83oz.in) 4.2A 57x57x113mm 4 przewody Silnik krokowy CNC

Specyfikacja silnika

• Numer części producenta: 23HS45-4204S
• Typ silnika: bipolarny krokowy
• Kąt kroku: 1,8stopnia
• Moment trzymania: 3.0Nm(424,83oz.in)
• Prąd znamionowy/faza: 4.2A
• Rezystancja fazowa: 0,88ohms
• Indukcyjność: 3,4mH±20%(1KHz)
• Rozmiar ramy: 57x57mm
• Długość ciała: 113mm
• Średnica wału: Φ10mm
• Długość wału: 24mm
• Długość cięcia w kształcie litery D: 20mm
• Liczba wyprowadzeń: 4
• Długość ołowiu: 400mm
• Klasa izolacji: B 130°C[266°F]

Połączenie

Specyfikacja sterownika

• Maksymalny prąd wyjściowy: 1,0–4,2A(0,7–3,0 RMS)
• Napięcie wejściowe: +24–50V DC
• Napięcie wejścia logicznego: 5–24V DC
• Prąd wejścia logicznego: 7–20mA
• Częstotliwość wejścia impulsów: 0–200kHz
• Szerokość impulsu: 2,5µs
• Rezystancja izolacji: 500MΩ
• Wykrywanie przerwy w uzwojeniu silnika
• Optycznie izolowane wejścia z zasilaniem 5–24V
• Obsługa tylko pojedynczego impulsu
• Obsługa trybu PUL/DIR
• Automatyczna redukcja prądu spoczynkowego
• Zabezpieczenia przed przepięciem i przeciążeniem prądowym
• Miękki start bez "skoku" podczas włączania zasilania
• Funkcja anty-rezonansowa zapewnia optymalny moment obrotowy i eliminuje niestabilność w środkowym zakresie
• Częstotliwość wejścia impulsów do 200kHz, wejście kompatybilne z TTL i izolowane optycznie
• Odpowiedni dla silników 2-fazowych i 4-fazowych, dobrze sprawdza się jako sterownik Nema 17, sterownik Nema 23
• 8 do wyboru wartości prądu szczytowego: 1,00A, 1,50A, 1,90A, 2,40A, 2,80A, 3,30A, 3,80A, 4,20A
• Automatyczna identyfikacja silnika i automatyczna konfiguracja parametrów po włączeniu zasilania, zapewnia optymalne reakcje z różnymi silnikami
• Funkcja mikro-krokowania pozwala, aby wejście o niskiej rozdzielczości kroku dawało wyjście o wyższej rozdzielczości mikro-kroku, oferując tym samym płynniejszy ruch silnika
• 16 do wyboru rozdzielczości mikro-kroku: 200, 400, 800, 1600, 3200, 6400, 12800, 25600, 1000, 2000, 4000, 5000, 8000, 10000, 20000, 25000
