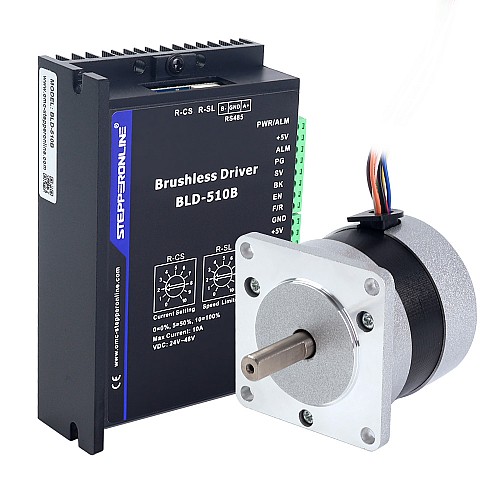

Zestaw Silnik BLDC i sterownika 46W 36V 4000RPM 0,11Nm 15,58oz.in

0 opinii - Napisz opinię

0.00zł

w magazynie: 1
Model: K-510B36-46W
Waga brutto: 0.90kg
Certyfikowany: ISO, CE

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Ten produkt sprzedawany jest w minimalnej ilości 999

Wybierz lokalny magazyn, zyskaj więcej korzyści!

Klientom z Polski zaleca się wybór lokalnego magazynu w Niemczech jako priorytetowego, ponieważ gwarantuje to szybszą dostawę, wygodniejszą obsługę posprzedażną oraz pozwala uniknąć procedur celnych, co oszczędza zarówno czas, jak i koszty.
Klienci ze wszystkich krajów mogą również wybrać magazyn w Chinach.

Zestaw ten zawiera:

1 x BLD-510B: Cyfrowy bezszczotkowy sterownik silnika prądu stałego 12V–48V DC maks. 15,0A 400W
1 x 57BLR50-36-01: 36V 4000RPM 0,11Nm 46W 2,0A Ф57x49mm Bezszczotkowy silnik prądu stałego

Specyfikacja silnika

Numer części producenta: 57BLR50-36-01
Faza: 3
Polacy: 4
Napięcie znamionowe: 36V
Prędkość znamionowa: 4000 ± 10%obr./min
Znamionowy moment obrotowy: 0.11Nm(15.58oz.in)
Prąd znamionowy: 2 ± 10% A
Moc znamionowa: 46W
Klasa izolacji: B 130°C[266°F]
Rezystancja izolacji: 100MΩ Min @500VDC
Rozmiar ramy: Φ57mm
Długość ciała: 49.1mm
Średnica wału: Φ8mm
Długość wału: 25mm
Typ wału: D-cut
Długość cięcia w kształcie litery D: 20mm
Liczba wyprowadzeń: 8
Długość ołowiu: 300mm
Typ łożyska: Łożysko kulkowe NMB, C3

Połączenie

U	V	W	+5V	GND	A	B	C
Pomarańczowy	Zielony	Brązowy	Czerwony	Czarny	Żółty	Biały	Niebieski

Specyfikacja sterownika

Parametry	BLD-510B
Napięcie wejściowe (VDC)	12	24	36	48
Ciągły prąd wyjściowy (A)	10,0	8.3	5,5	8.3
Nominalna moc wyjściowa (W)	120	200	200	400
Prąd szczytowy(A)	15,0

Zalecany zasilacz to LM75-23B36.

Rodzaj produktu
Rodzaj produktu	Silnik BLDC
Specyfikacja elektryczna
Liczba faz	3
Moc znamionowa(W)	46
Napięcie znamionowe(V)	36
Prąd znamionowy(A)	2
Prędkość znamionowa(rpm)	4000
Znamionowy moment obrotowy(Nm)	0.11
Specyfikacja fizyczna
Długość ciała(mm)	49.1
Długość wału(mm)	25
Klasa IP	20
Metoda inwentaryzacji	Dedykowany inwentarz
Rozmiar ramy(mm)	Nema 23 (57 x 57)
Średnica wału(mm)	8
Typ wału wyjściowego	D
Ze skrzynią biegów	Nie

Plik	Rozmiar
57BLR50-36-01.STEP	1.03MB	Download
57BLR50-36-01_Full_Datasheet.pdf	121.54KB	Download
stepperonline_bldc_software_V2.7.zip	26.54KB	Download
BLD-510B_Manual.pdf	728.14KB	Download
