YS Series 4 Osie 4,00Nm(566,45oz.in) Nema 24 Closed Loop Silnika Krokowego Kit z Zasilaczem

0 opinii - Napisz opinię

1,185.73zł

5 + 1,151.14zł

10 + 1,118.49zł

50 + 1,087.62zł

100 + 1,058.44zł

w magazynie: 10000
Model: 4-CLYS40
Waga brutto: 11.70kg
Certyfikowany: ISO, CE

Dostępne opcje

Statek z

Chiny

Niemcy

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Co oznacza „produkt używany”?

Dla klientów w USA, Wielkiej Brytanii, UE, Australii i Rosji prosimy priorytetowo wybierać lokalny magazyn. W przypadku UE wybierz magazyn niemiecki.
Korzyści z tego wyboru obejmują szybsze czasy dostawy i niższe koszty całkowite, ponieważ nie ponosi się cła.

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

Ten zestaw CNC zawiera:

4 x 24HS40-5004D-E1000: Silnik krokowy zamkniętej pętli Nema 24 4,00Nm(566,45oz.in) Enkoder 1000PPR(4000CPR)
4 x CL57Y: Sterownik silnika krokowego zamkniętej pętli serii Y 0-7,0A 24-50VDC dla silników krokowych Nema 17, 23, 24
2 x LE-350-48: 350W 48V 7,3 A 115/230V Zasilacz impulsowy
4 x CE2-M2-20: Przedłużacz kabla silnika AWG20 i enkodera 1,7m(67")

Specyfikacja silnika

Numer części: 24HS40-5004D-E1000
Liczba faz: 2
Moment trzymający: 4,00Nm(566,45oz.in)
Prąd znamionowy/faza: 5,0A
Rezystancja fazowa: 0,6ohms
Indukcyjność: 2,6mH ± 20%(1KHz)
Rozmiar ramy: 60 x 60mm
Długość korpusu: 125mm
Średnica wału: Φ10mm
Długość wału: 21mm
Długość wału typu D: 15mm
Długość kabla: 300mm
Klasa izolacji: B 130°C[266°F]

Specyfikacja enkodera

Typ obwodu wyjściowego: Typ różnicowy
Typ enkodera: Optyczny inkrementalny
Rozdzielczość enkodera: 1000PPR(4000CPR)
Kanały sygnału wyjściowego: 2 kanały
Minimalne napięcie zasilania: 4,5V
Maksymalne napięcie zasilania: 5V
Prąd wyjściowy: 25mA
Wysokie napięcie wyjściowe: 4,5V
Niskie napięcie wyjściowe: 4,2-4,3V
Maksymalna częstotliwość wyjściowa: 60kHz

Specyfikacja sterownika

Prąd szczytowy wyjściowy: 0~7A(0~5RMS)
Napięcie wejściowe: +24~50VDC(Typowe 36VDC)
Prąd sygnału logicznego: 7~16mA(Typowe 10mA)
Częstotliwość wejścia impulsowego: 0~200kHz
Szerokość impulsu: 2,5μS
Rezystancja izolacji: 500MΩ

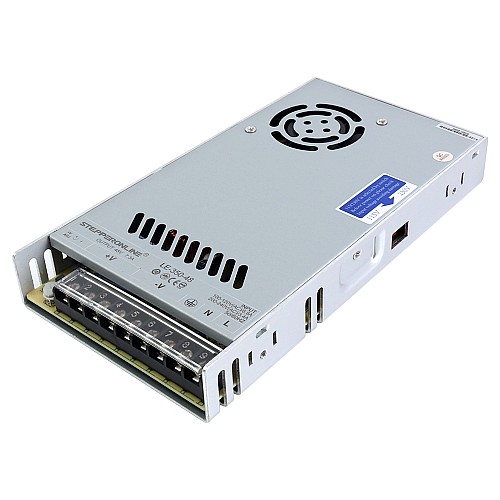

Specyfikacja zasilacza

Numer części: LE-350-48
Napięcie wejściowe: 115/230VAC±20%
Częstotliwość wejściowa: 47–63Hz
Prąd wejściowy: 40A/230VAC
Napięcie wyjściowe: 48V
Prąd wyjściowy: 7,3A
Nominalna moc wyjściowa: 350W
Prąd upływowy: <0,5mA/230VAC
Wymiary: 215*115*30mm(dł.*szer.*wys.)
Wewnętrzny filtr EMI
Wysoka wydajność i niski koszt
Wymuszone chłodzenie powietrzem przez wbudowany wentylator prądu stałego
Zabezpieczenia przed przetężeniem, przepięciem, zwarciem i przegrzaniem

Silnik i enkoder Połączenie

PIN	1	2	3	4
Silnika	A+	A-	B+	B-

PIN	1	2	3	11	12	13
Koder	EA+	VCC	GND	EB+	EB-	EA-

Typowe funkcje sterowników serii Y są już skonfigurowane i mogą być używane bez debugowania. Jeśli wymagane jest dalsze debugowanie, kliknij tutaj, aby zakupić wymagany kabel debugujący.

Silnik jest wyposażony w bardzo elastyczny kabel, który może być zginany 8 milionów razy bez awarii.

Rodzaj produktu
Rodzaj produktu	Zestaw z zamkniętą pętlą
Specyfikacja elektryczna
Czy ma krzywą momentu obrotowego/naporu?	Tak
Indukcyjność(mH)	2.6
Kanały sygnału wyjściowego	2
Liczba osi	4
Moment trzymania(Ncm)	400
Moment trzymania(oz.in)	566.45
Napięcie wejściowe odniesienia(V)	24 - 48DC
Prąd znamionowy(A)	5.0
Rezystancja fazy(ohms)	0.6
Rozdzielczość enkodera	1000PPR
Typ enkodera	Optyczny przyrostowy
Typ obwodu wyjściowego	Różnicowy
Specyfikacja fizyczna
Długość wału(mm)	21
Metoda inwentaryzacji	Dedykowany inwentarz
Rozmiar ramy(mm)	Nema 24 (60 x 60)
Seria produktu	Seria YS
Średnica wału(mm)	10
Typ wału wyjściowego	D
Zasilanie	Zasilanie

Plik	Rozmiar
24HS40-5004D-E1000.STEP	7.67MB	Download
24HS40-5004D-E1000_Full_Datasheet.pdf	165.74KB	Download
24HS40-5004D-E1000_Torque_Curve.pdf	142.76KB	Download
CL57Y_MANUAL.pdf	790.19KB	Download
CL57Y.STEP	3.03MB	Download
Y_Series_Stepper_Driver_Debug_Software_7.4.zip	31.1MB	Download
