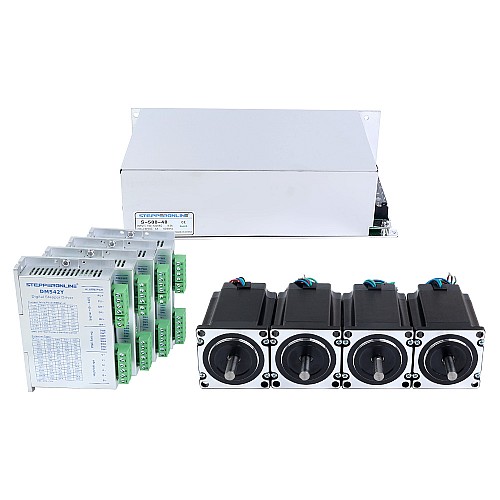

YS Seria 4 Oś Zestaw Silnika Krokowego 1.9Nm (269.06oz.in) Nema 23 Silnik Krokowy, Sterownik i Zasilacz 48V

• 4 x 23HS30-2804S2: Nema 23 Bipolar 1,9Nm(269,06 uncji cala) 2,8 A 57 x 57 x 76,5mm 4 przewody wał Φ8mm
• 4 x DM542Y: Y Series Digital Stepper Driver 1,0-4,2A DC20V-50V dla Nema 17, 23, 24 Stepper Motor
• 1 x S-500-48: 500W 48V 10,5A 115/230V Impulsowy zasilacz

Specyfikacja silnika

• Numer części producenta: 23HS30-2804S2
• Typ silnika: Stepper bipolarny
• Kąt kroku: 1,8°
• Moment obrotowy przytrzymujący: 1,9Nm(269,06oz.in)
• Prąd znamionowy/faza: 2,8A
• Rezystancja fazy: 1,13 ohma
• Indukcyjność: 4,8mH±20%(1KHz)
• Klasa izolacji: B 130°C [266°F]
• Rozmiar ramy: 57 x 57mm
• Długość korpusu: 76,5mm
• Średnica wału: Φ8mm
• Długość wału: 22mm
• Długość wycięcia w kształcie litery D: 18mm
• Liczba wyprowadzeń: 4
• Długość kabla: 500mm

Specyfikacja sterownika

• Szczytowy prąd wyjściowy: 1,0–4,2A(0,71–3,0RMS)
• Napięcie wejściowe: DC20V–50V
• Prąd sygnału logicznego: 7–15mA(typowo 10mA)
• Częstotliwość wejściowa impulsu: 0–200kHz
• Szerokość impulsu: 2,5μS
• Rezystancja izolacji: 500MΩ

Specyfikacja zasilacza

• Numer części: S-500-48
• 48V DC Wyjście 10,5A
• Zakres napięcia wejściowego AC: 90~135VAC/180~264VAC
• Wysoka wydajność, niski koszt
• Wymuszone chłodzenie powietrzem za pomocą wbudowanego wentylatora DC
• Niskie tętnienia wyjściowe i odchylenia
• Zabezpieczenia przed nadmiernym prądem, przepięciem, zwarciem i przegrzaniem
• 215*115*50mm(dł.*szer.*wys.)

Połączenie
