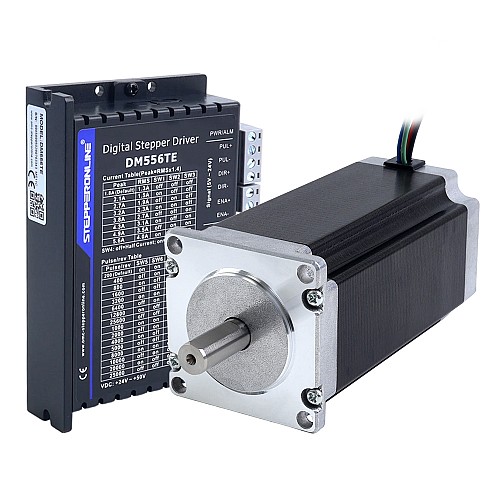

TS Series TES Series 1-osiowy 3,0Nm(424,83oz.in) Zestaw CNC z silnikiem krokowym 4,2A Silnik krokowy Nema 23 & Sterownik DM556TE

• 1 x DM556TE: Cyfrowy sterownik silnika krokowego serii TE 1,8-5,6A 24-50VDC do silnika Nema 23, 24, 34
• 1 x 23HS45-4204S: Nema 23 Bipolar 3Nm(424,83oz.in) 4.2A 57x57x113mm 4 przewody Silnik krokowy CNC

Specyfikacja silnika

• Numer części producenta: 23HS45-4204S
• Typ silnika: dwubiegunowy krokowy
• Kąt kroku: 1,8stopnia
• Moment trzymania: 3.0Nm(424,83oz.in)
• Prąd znamionowy/faza: 4.2A
• Rezystancja fazowa: 0,9ohms
• Indukcyjność: 3,8mH±20%(1KHz)
• Rozmiar ramy: 57x57mm
• Długość ciała: 113mm
• Średnica wału: Φ10mm
• Długość wału: 24mm
• Długość cięcia w kształcie litery D: 20mm
• Liczba wyprowadzeń: 4
• Długość ołowiu: 400mm
• Klasa izolacji: B 130°C[266°F]

Połączenie

Specyfikacja sterownika

• Maksymalny prąd wyjściowy: 1,8–5,6A(wartość skuteczna 1,3–4,0A)
• Napięcie wejściowe: +24–50V DC
• Napięcie wejścia logicznego: 5–24V DC
• Prąd wejścia logicznego: 7–20mA
• Częstotliwość wejścia impulsów: 0–200kHz
• Szerokość impulsu: 2,5µs
• Rezystancja izolacji: 500MΩ
• Wykrywanie przerwy w uzwojeniu silnika
• Galwanicznie izolowane wejścia 5–24V
• Obsługa tylko pojedynczego impulsu
• Automatyczna redukcja prądu biegu jałowego
• Częstotliwość wejścia impulsów do 200kHz
• Sterowanie krok i kierunek(PUL/DIR)
• Mikrokroki dla płynnego ruchu silnika
• Miękki start bez "szarpnięcia" przy włączaniu
• Zabezpieczenia przed przepięciem i przeciążeniem prądowym
• Wejścia kompatybilne z TTL i galwanicznie izolowane do 5,6A
• 16 wybieralnych rozdzielczości mikrokroku 200–25 600 za pomocą przełączników DIP
• 8 wybieralnych ustawień prądu wyjściowego od 1,8A do 5,6A za pomocą przełączników DIP
• Anti-rezonans dla optymalnego momentu obrotowego, bardzo płynnego ruchu, niskiego nagrzewania i hałasu silnika
• Automatyczna identyfikacja silnika i automatyczna konfiguracja parametrów dla optymalnego momentu obrotowego z szerokiej gamy silników
