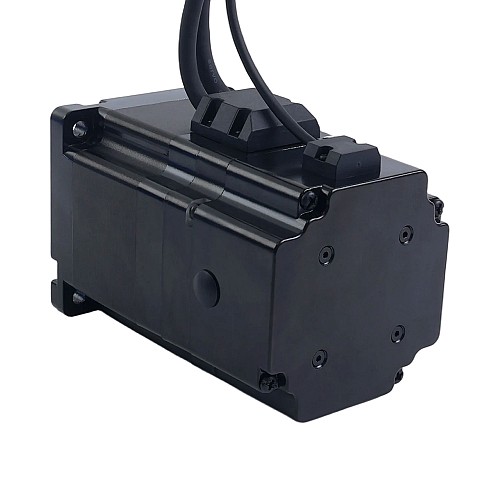

Silnik krokowy zamkniętej pętli Nema 34 Seria S 4,3Nm(608,93oz.in) z hamulcem elektromagnetycznym 7,0Nm(991,28oz.in)

Nowy

Silnik krokowy zamkniętej pętli Nema 34 Seria S 4,3Nm(608,93oz.in) z hamulcem elektromagnetycznym 7,0Nm(991,28oz.in)

0 opinii - Napisz opinię

429.12zł

5 + 407.91zł

10 + 388.71zł

50 + 371.23zł

100 + 355.27zł

w magazynie: 10000
Model: 34HS30-6004D-E1000-B700
Waga brutto: 3.45kg
Certyfikowany: ISO, CE, UKCA, RoHS

Sprzedane: 0

Kliknij kraj dla magazynu na żywo

Wysyłka z

Chiny

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

Wybierz lokalny magazyn, zyskaj więcej korzyści!

Dla klientów w USA, Wielkiej Brytanii, UE, Australii i Rosji prosimy priorytetowo wybierać lokalny magazyn. W przypadku UE wybierz magazyn niemiecki. Korzyści z tego wyboru obejmują szybsze czasy dostawy i niższe koszty całkowite, ponieważ nie ponosi się cła.

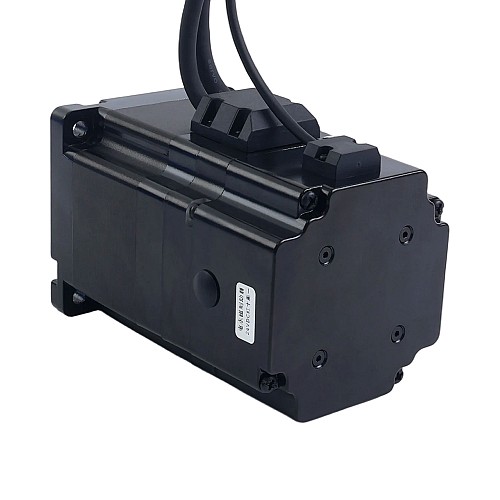

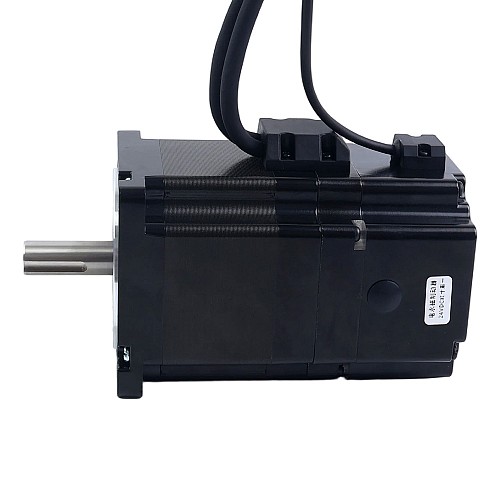

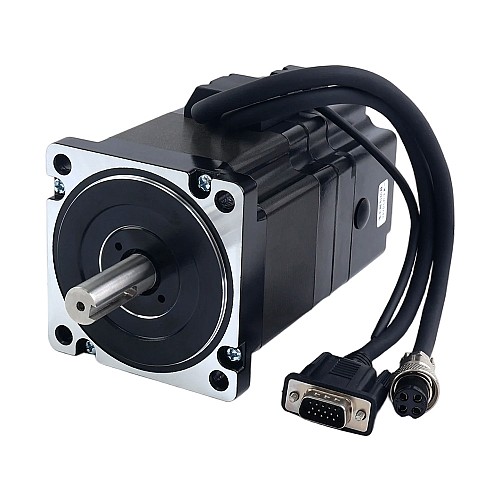

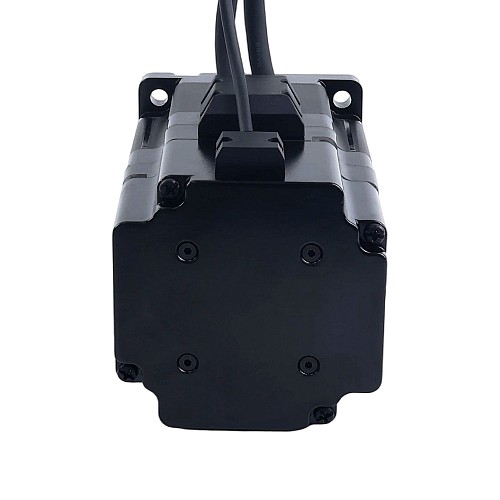

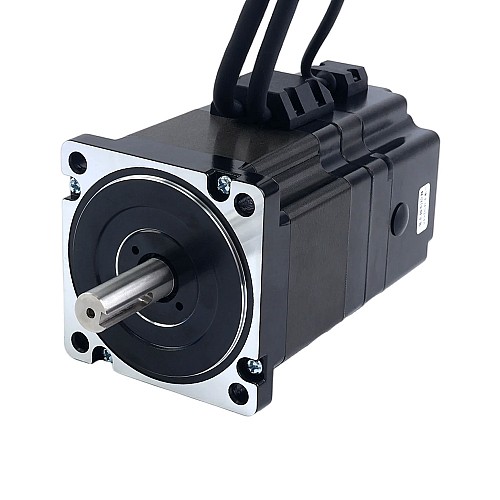

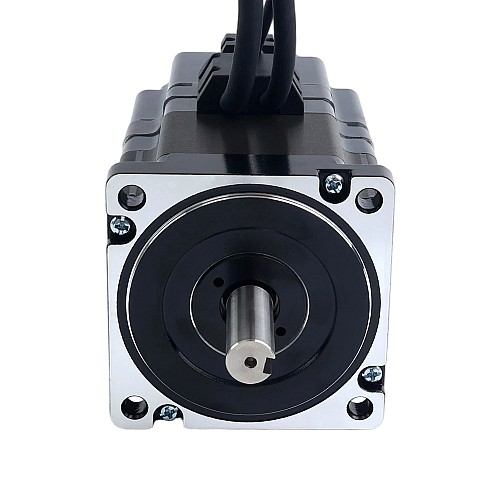

To jest silnik krokowy z zamkniętą pętlą serii S Nema 34 z momentem trzymającym 4,3Nm(608,93oz.in) i prądem znamionowym 6,0A. Wyposażony w optyczny enkoder przyrostowy 1000 ppr oraz elektromagnetyczny hamulec 24V o momencie 7,0Nm(991,28oz.in), łączy precyzję i niezawodność sterowania z zamkniętą pętlą z bezpieczeństwem i efektywnością energetyczną hamulca przy zaniku zasilania. Jest stosowany głównie w zautomatyzowanym sprzęcie, takim jak osie pionowe i roboty, które wymagają blokowania przy zaniku zasilania i precyzyjnego pozycjonowania.

Specyfikacja elektryczna

Numer katalogowy producenta: 34HS30-6004D-E1000-B700
Liczba faz: 2
Kąt kroku: 1,8 stopnia
Moment trzymający: 4,3Nm(608,93oz.in)
Prąd znamionowy/faza: 6,0A
Rezystancja fazy: 0,3 omów
Indukcyjność: 2,1mH ± 20%(1KHz)
Klasa izolacji: B 130°C [266°F]

Specyfikacja mechaniczna

Wymiary obudowy: 86 x 86mm
Długość korpusu: 139mm
Średnica wału: Φ14mm
Długość wału: 37mm
Długość wpustu: 25mm
Liczba przewodów: 4
Długość przewodu hamulca: 180mm
Długość przewodu silnika: 300mm
Długość przewodu enkodera: 300mm
Waga: 3,15kg

Specyfikacja enkodera

Typ wyjścia: Różnicowy
Typ enkodera: Optyczny przyrostowy
Rozdzielczość enkodera: 1000PPR(4000CPR)
Kanały sygnału wyjściowego: 2 kanały
Minimalne napięcie zasilania: 4,5V
Maksymalne napięcie zasilania: 5V
Prąd wyjściowy: 25mA
Wysokie napięcie wyjściowe: 4,5V
Niskie napięcie wyjściowe: 4,2-4,3V
Maksymalna częstotliwość wyjściowa: 60kHz

Połączenia hamulca

Czerwony -- 24V+
Czarny -- 24V-
7,0Nm(991,28oz.in)

Połączenie

PIN	1	2	3	4
Silnik	A+	A-	B+	B-

PIN	2	3	1	13	11	12
Enkoder	VCC	GND	EA+	EA-	EB+	EB-

Silnik wyposażony jest w niezwykle elastyczny kabel, który można zginać 8 milionów razy bez ryzyka uszkodzenia.

Rodzaj produktu
Rodzaj produktu	Silnik z enkoderem i hamulcem oraz skrzynią biegów
Specyfikacja elektryczna
Indukcyjność(mH)	2.1
Kanały sygnału wyjściowego	2
Moment trzymania(Ncm)	430
Prąd znamionowy(A)	6
Rezystancja fazy(ohms)	0.3
Rozdzielczość enkodera	1000PPR
Silnik krokowy z	Enkoder/Hamulec
Typ enkodera	Optyczny przyrostowy
Typ obwodu wyjściowego	Różnicowy
Specyfikacja hamulca
Czas reakcji(ms)	50
Moc hamowania(W)	4.32
Moment hamowania(Ncm)	700
Napięcie znamionowe hamulca(V)	24
Prąd hamulca(A)	0.18
Typ hamulca	Hamulec wyłączający
Specyfikacja fizyczna
Długość ciała(mm)	139
Długość wału(mm)	37
Klasa IP	40
Metoda inwentaryzacji	Udostępnione zasoby
Rozmiar ramy(mm)	Nema 34 (86 x 86)
Średnica wału(mm)	14
