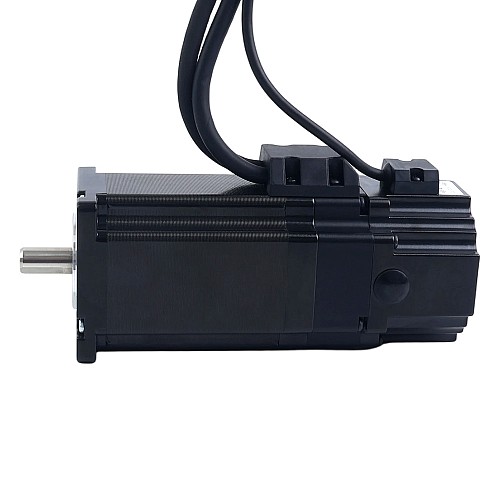

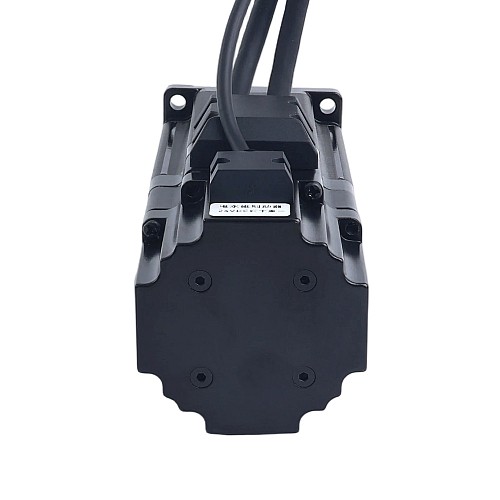

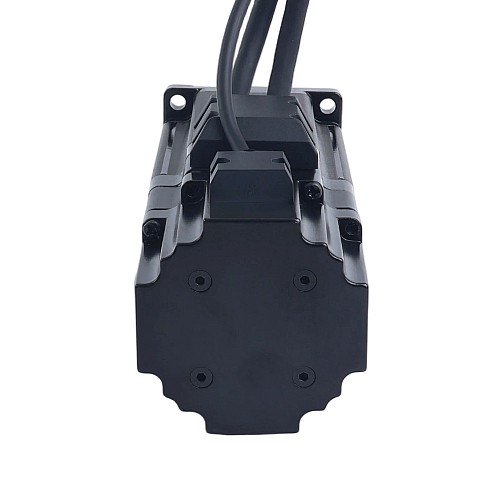

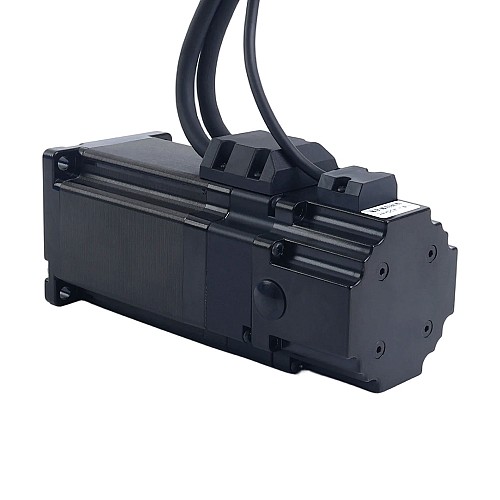

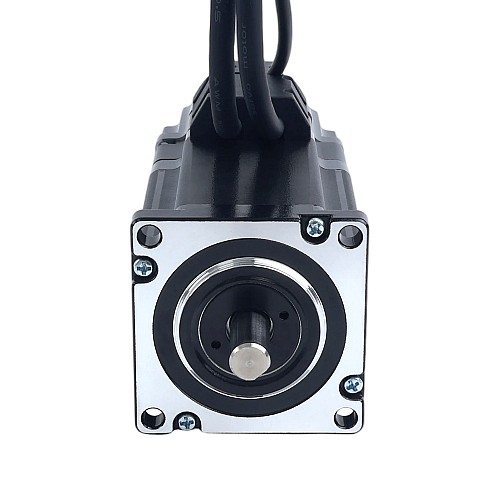

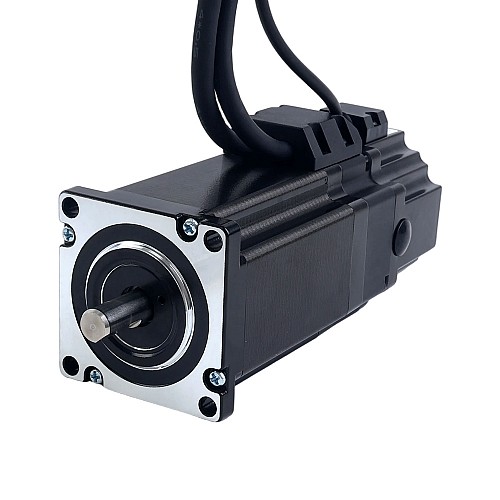

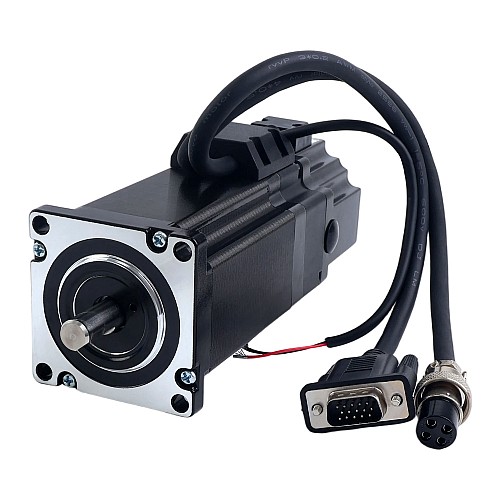

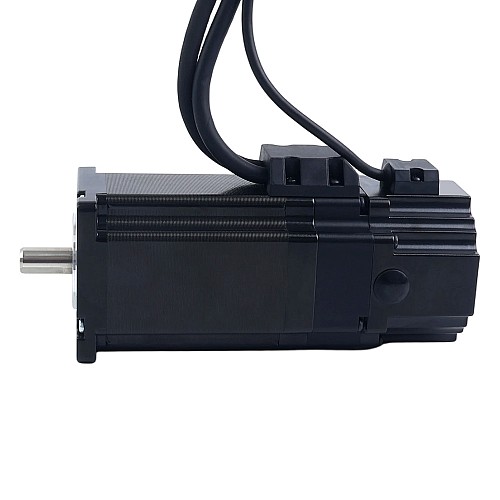

Silnik krokowy zamkniętej pętli Nema 24 Seria S 3,0Nm(424,92oz.in) z hamulcem elektromagnetycznym 2,8Nm(396,51oz.in)

Nowy

Silnik krokowy zamkniętej pętli Nema 24 Seria S 3,0Nm(424,92oz.in) z hamulcem elektromagnetycznym 2,8Nm(396,51oz.in)

0 opinii - Napisz opinię

332.47zł

5 + 316.06zł

10 + 301.20zł

50 + 287.63zł

100 + 275.25zł

w magazynie: 10000
Model: 24HS34-5004D-E1000-B280
Waga brutto: 2.05kg
Certyfikowany: ISO, CE, UKCA, RoHS

Sprzedane: 0

Kliknij kraj dla magazynu na żywo

Wysyłka z

Chiny

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

Wybierz lokalny magazyn, zyskaj więcej korzyści!

Dla klientów w USA, Wielkiej Brytanii, UE, Australii i Rosji prosimy priorytetowo wybierać lokalny magazyn. W przypadku UE wybierz magazyn niemiecki. Korzyści z tego wyboru obejmują szybsze czasy dostawy i niższe koszty całkowite, ponieważ nie ponosi się cła.

To jest silnik krokowy z zamkniętą pętlą Nema 24 serii S z momentem trzymającym 3,0Nm(424,92oz.in) i prądem znamionowym 5,0A. Wyposażony w optyczny enkoder inkrementalny 1000 ppr i hamulec elektromagnetyczny 24V 2,8Nm(396,51oz.in), łączy precyzję i niezawodność sterowania z zamkniętą pętlą z bezpieczeństwem i efektywnością energetyczną hamulca przy zaniku zasilania. Jest stosowany głównie w zautomatyzowanym sprzęcie, takim jak osie pionowe i roboty, które wymagają blokady przy zaniku zasilania i precyzyjnego pozycjonowania.

Specyfikacja elektryczna

Numer katalogowy producenta: 24HS34-5004D-E1000-B280
Liczba faz: 2
Kąt kroku: 1,8 stopnia
Moment trzymający: 3,0Nm(424,92oz.in)
Prąd znamionowy/faza: 5,0A
Rezystancja fazowa: 0,52ohms
Indukcyjność: 2,1mH ± 20%(1KHz)
Klasa izolacji: B 130°C [266°F]

Specyfikacja mechaniczna

Wymiar obudowy: 60 x 60mm
Długość korpusu: 146mm
Średnica wału: Φ10mm
Długość wału: 21mm
Długość wału typu D: 15mm
Długość przewodu hamulca: 180mm
Długość przewodu silnika: 300mm
Długość przewodu enkodera: 300mm
Waga: 1,95kg

Specyfikacja enkodera

Typ wyjścia: Różnicowy
Typ enkodera: Optyczny inkrementalny
Rozdzielczość enkodera: 1000PPR(4000CPR)
Kanały sygnału wyjściowego: 2 kanały
Min. napięcie zasilania: 4V
Maks. napięcie zasilania: 5V
Prąd wyjściowy: 100mA
Wysokie napięcie wyjściowe: 5V
Niskie napięcie wyjściowe: 4,5V
Maks. częstotliwość wyjściowa: 60kHz

Połączenia hamulca

Czerwony -- 24V+
Czarny -- 24V-
2,8Nm(396,51oz.in)

Połączenie

PIN	1	2	3	4
Silnik	A+	A-	B+	B-

PIN	2	3	1	13	11	12
Enkoder	VCC	GND	EA+	EA-	EB+	EB-

Silnik wyposażony jest w niezwykle elastyczny kabel, który można zginać 8 milionów razy bez ryzyka uszkodzenia.

Rodzaj produktu
Rodzaj produktu	Silnik z enkoderem i hamulcem oraz skrzynią biegów
Specyfikacja elektryczna
Indukcyjność(mH)	2.1
Kanały sygnału wyjściowego	2
Moment trzymania(Ncm)	300
Prąd znamionowy(A)	5
Rezystancja fazy(ohms)	0.52
Rozdzielczość enkodera	1000PPR
Silnik krokowy z	Enkoder/Hamulec
Typ enkodera	Optyczny przyrostowy
Typ obwodu wyjściowego	Różnicowy
Specyfikacja hamulca
Czas reakcji(ms)	50
Moc hamowania(W)	3.72
Moment hamowania(Ncm)	280
Napięcie znamionowe hamulca(V)	24
Prąd hamulca(A)	0.155
Typ hamulca	Hamulec wyłączający
Specyfikacja fizyczna
Długość ciała(mm)	146
Długość wału(mm)	21
Metoda inwentaryzacji	Dedykowany inwentarz
Rozmiar ramy(mm)	Nema 24 (60 x 60)
Średnica wału(mm)	10
Typ wału wyjściowego	D
