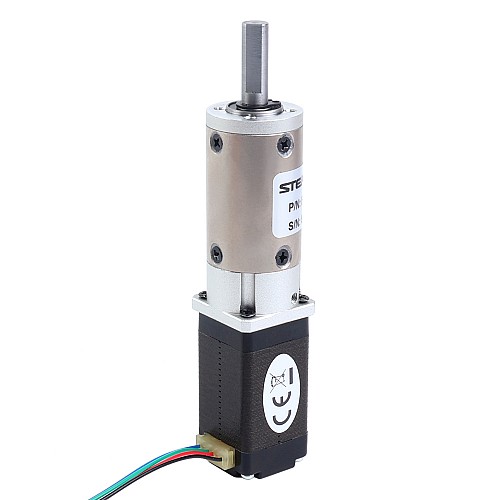

Silnik krokowy Nema 8 bipolarny L=39,3mm z przekładnią planetarną serii EG przełożenie 20:1

0 opinii - Napisz opinię

286.56zł

5 + 264.79zł

10 + 246.11zł

50 + 229.88zł

100 + 215.69zł

w magazynie: 10000
Model: 8HS15-0604S-EGS20
Waga brutto: 0.23kg
Certyfikowany: ISO, CE, UKCA, RoHS

Dostępne opcje

Statek z

Chiny

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Co oznacza „produkt używany”?

Dla klientów w USA, Wielkiej Brytanii, UE, Australii i Rosji prosimy priorytetowo wybierać lokalny magazyn. W przypadku UE wybierz magazyn niemiecki.
Korzyści z tego wyboru obejmują szybsze czasy dostawy i niższe koszty całkowite, ponieważ nie ponosi się cła.

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

Ten silnik krokowy Nema 8 charakteryzuje się momentem trzymania 0,04Nm(5,66oz.in) i jest wyposażony w wysokiej precyzji skrzynię biegów serii EG o przełożeniu 20:1. W porównaniu z silnikami wyposażonymi w skrzynie biegów serii PG, ten silnik ze skrzynią biegów serii EG wykazuje znaczną poprawę precyzji i dokładności, z maksymalnym luzem wynoszącym zaledwie 20arcmin.
Dzięki swojej wyjątkowej precyzji, niezawodności i wydajności, skrzynia biegów serii EG czyni ten silnik idealnym wyborem do zastosowań, w których dokładność, trwałość i wartość są najważniejsze.

Specyfikacja Elektryczna

Numer części: 8HS15-0604S-EGS20
Typ silnika: Dwubiegunowy silnik krokowy
Moment trzymający bez skrzyni biegów: 0,04Nm(5,66oz.in)
Prąd znamionowy/faza: 0,60A
Rezystancja fazowa: 11,0ohms ±10%
Indukcyjność: 5,50mH ±20%(1KHz)
Klasa izolacji: B 130°C [266°F]

Specyfikacja Skrzyni Biegów

Typ skrzyni biegów: Przekładnia czołowa
Materiał kół zębatych: Stal stopowa
Przełożenie: 20:1
Sprawność: 94%
Luz bez obciążenia: ≤20arcmin
Maksymalny dopuszczalny moment obrotowy: 4,00Nm(566,45oz.in)
Chwilowy dopuszczalny moment obrotowy: 8,00Nm(1132,89oz.in)

Specyfikacja Fizyczna

Wymiary ramy: 22 x 22mm
Długość silnika: 39,3mm
Długość skrzyni biegów: 48mm
Typ wału wyjściowego: Typ D
Średnica wału wyjściowego: Φ6mm
Długość wału wyjściowego: 19,5mm

Połączenie

A+	A-	B+	B-
Czarny	Zielony	Czerwony	Niebieski

Rodzaj produktu
Rodzaj produktu	Silnik krokowy z przekładnią
Specyfikacja elektryczna
Bipolarny/Unipolarny	Bipolarny
Czy ma krzywą momentu obrotowego/naporu?	Nie
Indukcyjność(mH)	5.5
Moment trzymania bez skrzyni biegów(Nm)	0.04
Prąd (A)	0.6
Rezystancja fazy(ohms)	11.0
Specyfikacja fizyczna
Długość wału(mm)	19.5
Ilość kabli	4
Klasa IP	40
Materiał przekładni	Stal stopowa
Metoda inwentaryzacji	Dedykowany inwentarz
Pojedynczy/Podwójny Wał	Pojedynczy wał
Przełożenie(xx:1)	20
Rozmiar ramy(mm)	Nema 08 (20 x 20)
Średnica wału(mm)	6
Typ skrzyni biegów	Precyzyjny Planetarny
Typ wału wyjściowego	D
Zarys	<=20arcmin
