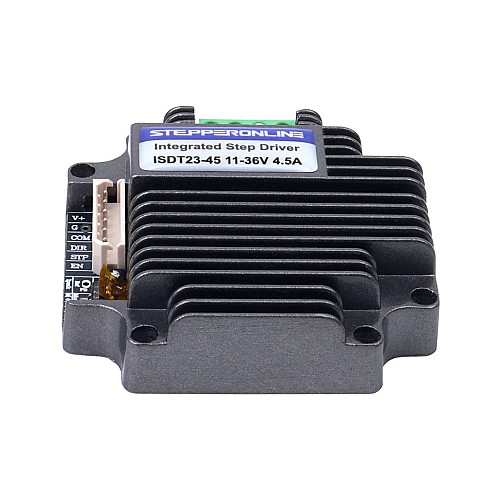

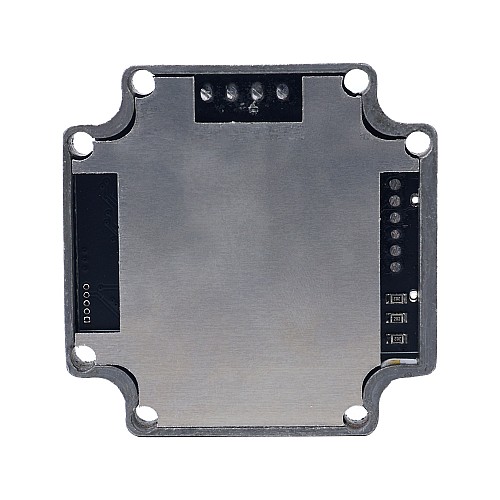

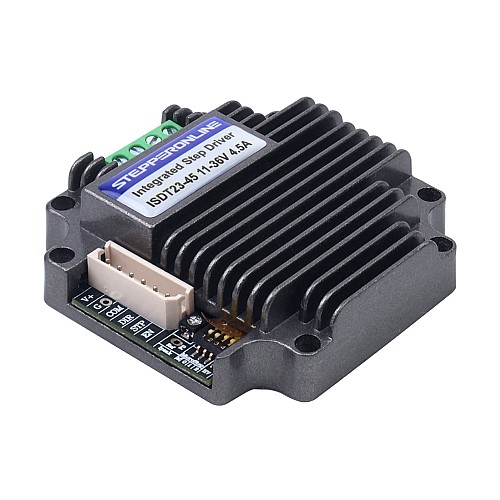

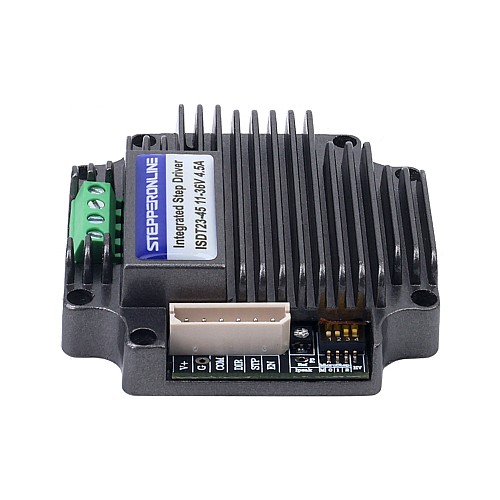

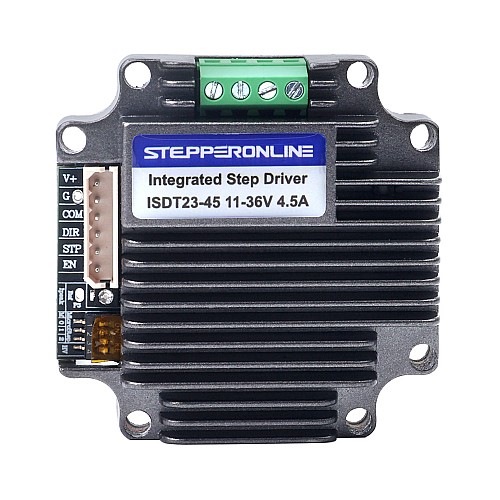

Zintegrowany sterownik silnika krokowego 1,0–4,5A 11–36V DC Niski poziom hałasu dla silnika krokowego NEMA 23

Jest to niskoszumowy sterownik silnika krokowego o regulowanym prądzie szczytowym w zakresie 1,0–4,5A i grubości zaledwie 16,5mm. Można go zamontować bezpośrednio na silnikach krokowych serii NEMA 23 bez żadnych kołnierzy. Kompaktowy rozmiar i niski poziom hałasu sprawiają, że idealnie nadaje się do miejsc o ograniczonej przestrzeni.

Kluczowe funkcje

• Sterownik silnika krokowego o niskim poziomie hałasu
• Obudowa wykonana jest z odlewanego ciśnieniowo aluminium, które poprawia odprowadzanie ciepła
• Prąd zmniejsza się automatycznie, gdy nie działa
• Izolowane optycznie wejście, kompatybilne z napięciem sygnału 3,3–5V i 12–24V
• Wspólny sygnał obsługuje wspólną anodę i katodę
• Regulowany prąd wyjściowy 1,0–4,5A
• 1/2/4/8/16/32/64/128 opcji indeksatora
• Kompaktowy rozmiar i niski poziom hałasu
• Zabezpieczenia przed przeciążeniem, przegrzaniem i przetężeniem
• Miniaturowy rozmiar 56 x 56 x 16,5mm

Specyfikacje elektryczne

• P/N: ISDT23-45
• Prąd szczytowy wyjścia: 1,0–4,5A
• Napięcie wejściowe: 11–36 V prądu stałego (typowo 24V prądu stałego)
• Tryb sterownika: prąd stały przerywacza PWM
• Indeksator: opcjonalny 1, 2, 4, 8, 16, 32, 64, 128
• Częstotliwość wejściowa impulsu: 1–12kHz
• Rezystancja izolacji: ponad 100MΩ
• Wytrzymałość dielektryczna: 500VAC przez 1MIN.

Środowisko pracy i inne specyfikacje (Tj = 25℃/77℉)

• Chłodzenie: chłodzenie naturalne
• Temperatura robocza: -20℃–85℃
• Temperatura przechowywania: -40℃ - 75℃
• Wilgotność: poniżej 60% wilgotności względnej
• Wibracje: maks. 3G
• Waga: 0,054kg
