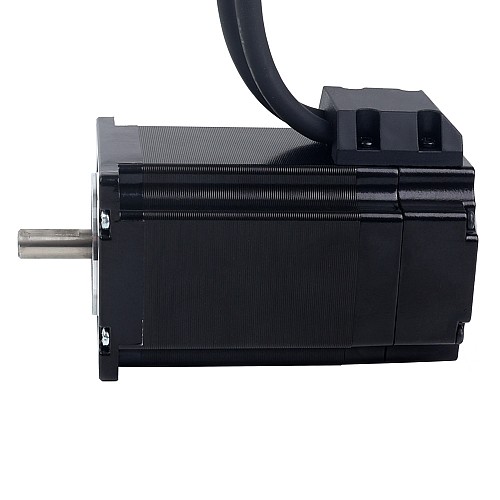

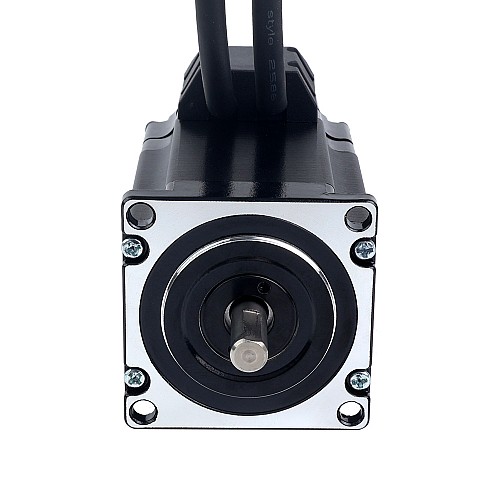

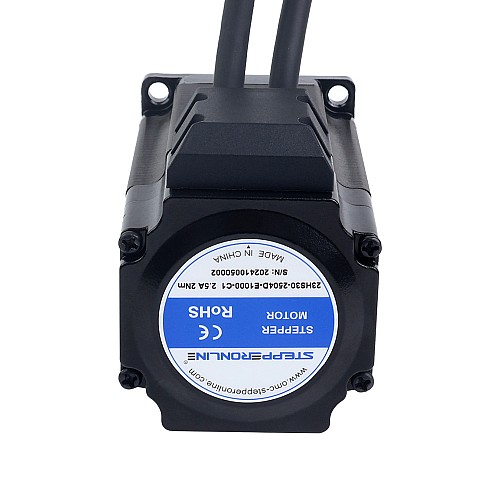

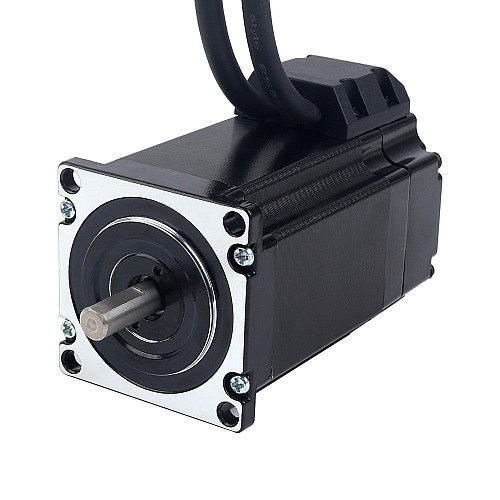

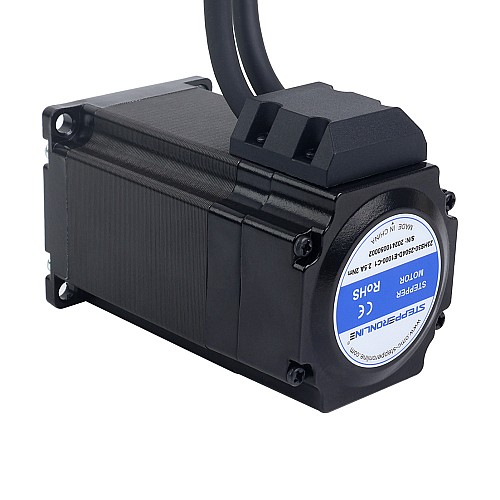

Silnik krokowy Nema 23 z zamkniętą pętlą serii S 2,0Nm(283,22oz.in) 3-kanałowy enkoder 1000PPR(4000CPR)

0 opinii - Napisz opinię

172.84zł

5 + 165.70zł

10 + 159.14zł

50 + 153.11zł

100 + 147.47zł

w magazynie: Przed Sprzedaż
Model: 23HS30-2504D-E1000-C1
Waga brutto: 1.35kg
Certyfikowany: ISO, CE, UKCA, RoHS

Kliknij kraj dla magazynu na żywo

Wysyłka z

Chiny

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Ten produkt sprzedawany jest w minimalnej ilości 5

Co oznacza zamówienie w przedsprzedaży?

Produkt w przedsprzedaży to obecnie niedostępny towar. Po złożeniu zamówienia rozpoczniemy produkcję lub zakup specjalnie dla Państwa.

Jest to silnik krokowy z zamkniętą pętlą Nema 23 z przyrostowym enkoderem optycznym 1000ppr(4000cpr) o wartości znamionowej 2,5A, długością wału 21mm i momentem trzymania 2,0Nm(283,22oz.in). W porównaniu do silników krokowych z otwartą pętlą oferuje większą precyzję, wyższy moment obrotowy, mniejsze nagrzewanie się silnika, niższe zużycie energii i lepszą reakcję na czynniki zewnętrzne.

Specyfikacja elektryczna

Numer części producenta: 23HS30-2504D-E1000-C1
Liczba faz: 2
Kąt kroku: 1,8 stopnia
Moment trzymania: 2,0Nm(283,22oz.in)
Prąd znamionowy/faza: 2,5A
Rezystancja fazy: 2,0ohms ± 10%
Indukcyjność: 6,6mH ± 20%(1kHz)
Klasa izolacji: B 130°C[266°F]

Specyfikacja fizyczna

Rozmiar ramy: 57 x 57mm
Długość korpusu: 95mm
Średnica wału: Φ8mm
Długość wału: 21mm
Długość wału D-CUT: 16mm
Długość przewodu: 500mm
Waga: 1,17kg

Specyfikacja enkodera

Typ obwodu wyjściowego: Typ różnicowy
Typ enkodera: Optyczny przyrostowy
Rozdzielczość enkodera: 1000PPR(4000CPR)
Kanały sygnału wyjściowego: 3 kanały
Napięcie zasilania min.: 4V
Napięcie zasilania maks.: 5V
Prąd wyjściowy: 100mA
Wysokie napięcie wyjściowe: 5V
Niskie napięcie wyjściowe: 4,5V
Maksymalna częstotliwość wyjściowa: 60kHz

Połączenie

PIN	1	2	3	4
Silnik	A+	A-	B+	B-
Kolor	Czarny	Zielony	Czerwony	Niebieski

PIN	1	2	3	11	12	13	14	15
Koder	EA+	VCC	GND	EB+	EB-	EA-	EZ+-	EZ-
Kolor	Czarny	Czerwony	Biały	Żółty	Zielony	Niebieski	Brązowy	Szary

Silnik wyposażony jest w niezwykle elastyczny kabel, który można zginać 8 milionów razy bez ryzyka uszkodzenia.

Rodzaj produktu
Rodzaj produktu	Silnik krokowy w pętli zamkniętej
Specyfikacja elektryczna
Czy ma krzywą momentu obrotowego/naporu?	Nie
Indukcyjność(mH)	6.6
Kanały sygnału wyjściowego	3
Moment trzymania(Ncm)	200
Moment trzymania(oz.in)	283.22
Prąd znamionowy(A)	2.5
Rezystancja fazy(ohms)	2.0
Rozdzielczość enkodera	1000PPR
Typ enkodera	Optyczny przyrostowy
Typ obwodu wyjściowego	Różnicowy
Specyfikacja fizyczna
Długość ciała(mm)	95
Długość wału(mm)	21
Klasa IP	40
Metoda inwentaryzacji	Dedykowany inwentarz
Rozmiar ramy(mm)	Nema 23 (57 x 57)
Seria produktu	Seria S
Średnica wału(mm)	8
