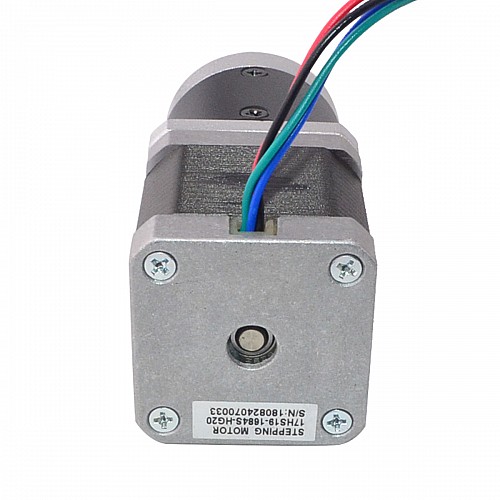

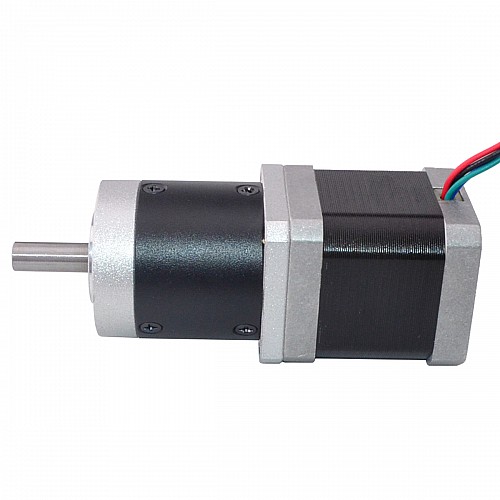

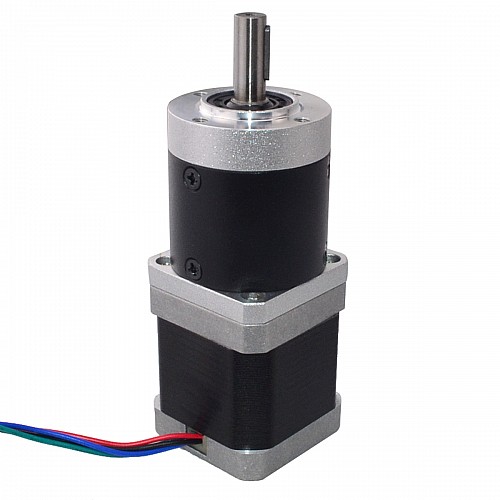

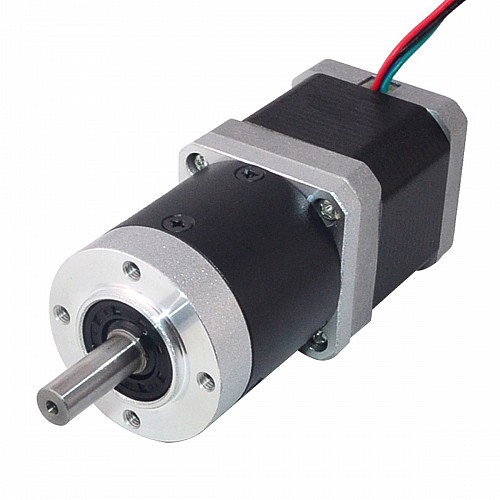

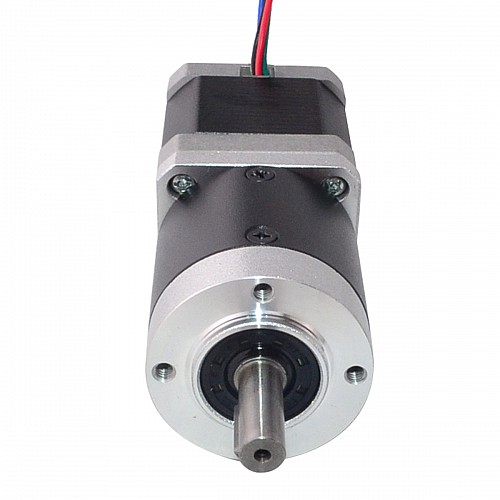

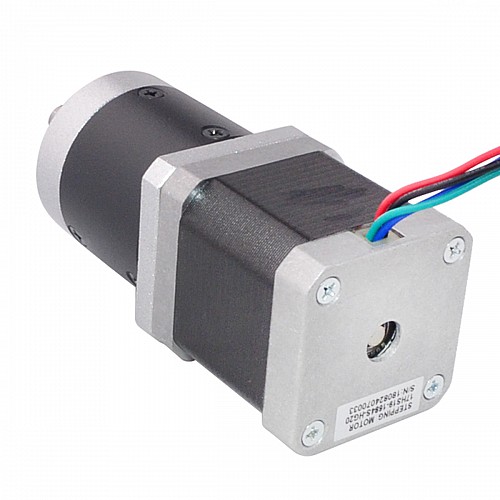

Silnik krokowy Nema 17 L=48mm Przełożenie przekładni planetarnej 20:1 o wysokiej precyzji

0 opinii - Napisz opinię

276.94zł

5 + 263.28zł

10 + 250.86zł

50 + 239.59zł

100 + 229.31zł

w magazynie: Przed Sprzedaż
Model: 17HS19-1684S-HG20
Waga brutto: 0.73kg
Certyfikowany: ISO, CE, UKCA, RoHS

Sprzedane: 21

Kliknij kraj dla magazynu na żywo

Wysyłka z

Chiny

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Ten produkt sprzedawany jest w minimalnej ilości 20

Co oznacza zamówienie w przedsprzedaży?

Produkt w przedsprzedaży to obecnie niedostępny towar. Po złożeniu zamówienia rozpoczniemy produkcję lub zakup specjalnie dla Państwa.

Ten silnik krokowy Nema 17 z korpusem 48mm i prądem znamionowym 1,68A, zintegrowany z przekładnią planetarną 48,3mm o przełożeniu 20:1. Jest to dobre rozwiązanie do zastosowań, które wymagają specjalnej przestrzeni, ale wymagają niskiej prędkości i/lub wysokiego momentu obrotowego.

Specyfikacja elektryczna

Numer części: 17HS19-1684S-HG20
Typ silnika: dwubiegunowy krokowy
Kąt kroku: 1,8stopnia
Moment trzymania bez skrzyni biegów: 44Ncm(62,32uncji)
Prąd znamionowy/faza: 1,68A
Rezystancja fazowa: 1,65ohms
Indukcyjność: 2,8mH ± 20%(1KHz)
Klasa izolacji: B 130°C[266°F]

Dane techniczne skrzyni biegów

Typ skrzyni biegów: Przekładnia czołowa
Materiał przekładni: Stal stopowa
Przełożenie: 20:1
Wydajność: 85%
Luz bez obciążenia:<=50arcmin
Maksymalny dopuszczalny moment obrotowy: 10N.m(1416.4oz.in)
Moment dopuszczalny moment obrotowy: 15N.m(2124oz.in)
Maksymalne obciążenie promieniowe: 100N
Temperatura otoczenia:-10-50 ℃
Hałas: <= 50dB
Życie: 6000 godzin

Specyfikacja fizyczna

Rozmiar ramy: 42x42mm
Długość silnika: 48mm
Długość skrzyni biegów: 48,3mm
Średnica wału: Φ8mm
Długość wału: 23,5mm
Długość wpustu: 14mm
Liczba wyprowadzeń: 4
Długość przewodu: 320mm
Waga: 350g

Połączenie

A+	A-	B+	B-
Czarny	Zielony	Czerwony	Niebieski

Odpowiedni wspornik to ST-M12.

Rodzaj produktu
Rodzaj produktu	Silnik krokowy z przekładnią
Specyfikacja elektryczna
Bipolarny/Unipolarny	Bipolarny
Czy ma krzywą momentu obrotowego/naporu?	Nie
Indukcyjność(mH)	2.8
Moment trzymania bez skrzyni biegów(Nm)	0.44
Prąd (A)	1.68
Rezystancja fazy(ohms)	1.65
Specyfikacja fizyczna
Długość ciała(mm)	96.3
Długość ołowiu(mm)	320
Długość wału(mm)	23.5
Ilość kabli	4
Klasa IP	40
Materiał przekładni	Stal stopowa
Metoda inwentaryzacji	Dedykowany inwentarz
Pojedynczy/Podwójny Wał	Pojedynczy wał
Przełożenie(xx:1)	20
Rozmiar ramy(mm)	Nema 17 (42 x 42)
Średnica wału(mm)	8
Typ skrzyni biegów	Precyzyjny Planetarny
Typ wału wyjściowego	Wpust
Waga(g)	350
Zarys	<=50arcmin
