Silnik krokowy Nema 17 bipolarny L=48mm z przekładnią planetarną serii MG przełożeni 50:1 - 17HS19-1684S-MG50 | StepperOnline

Silnik krokowy Nema 17 L = 40mm Przełożenie przekładni planetarnej 10:1 serii MG

0 opinii - Napisz opinię

131.06zł

5 + 125.87zł

10 + 121.08zł

50 + 116.65zł

100 + 112.48zł

w magazynie: 10000
Model: 17HS19-1684S-MG50
Waga brutto: 0.80kg
Certyfikowany: ISO, CE, UKCA, RoHS

Sprzedane: 2

Kliknij kraj dla magazynu na żywo

Wysyłka z

Chiny

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

Wybierz lokalny magazyn, zyskaj więcej korzyści!

Dla klientów w USA, Wielkiej Brytanii, UE, Australii i Rosji prosimy priorytetowo wybierać lokalny magazyn. W przypadku UE wybierz magazyn niemiecki. Korzyści z tego wyboru obejmują szybsze czasy dostawy i niższe koszty całkowite, ponieważ nie ponosi się cła.

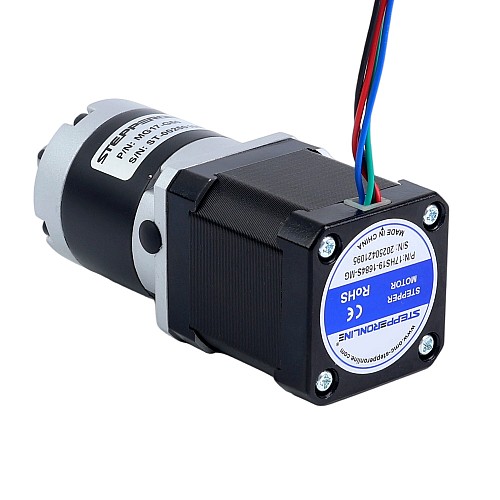

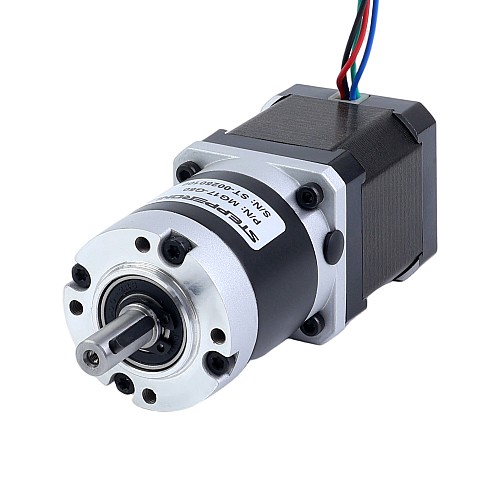

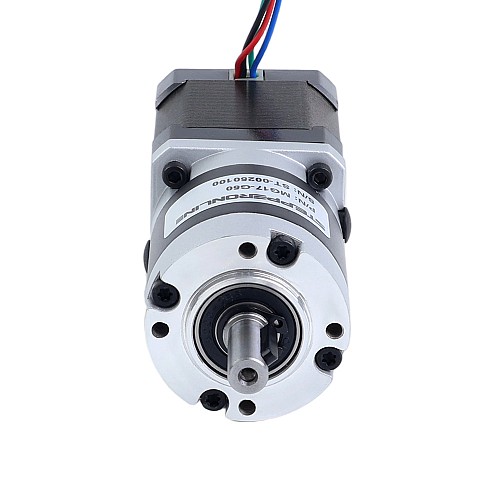

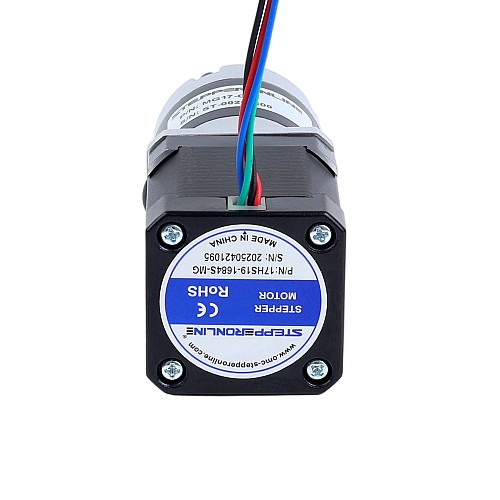

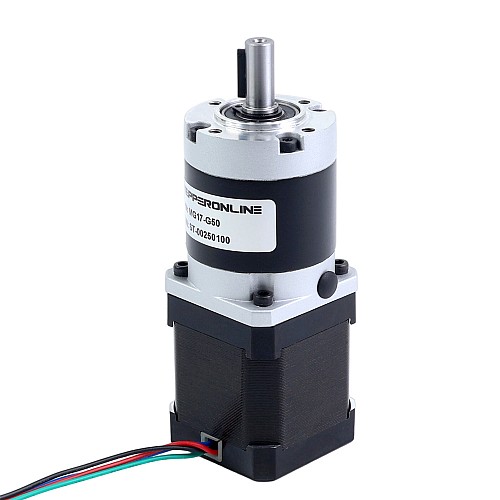

Ten silnik krokowy Nema 17 zapewnia moment trzymający 0,52Nm(73,64oz.in) i posiada naszą wysokiej precyzji przekładnię z serii MG o przełożeniu 50:1. W przeciwieństwie do stalowych kół zębatych serii EG, seria MG wykorzystuje trwałe koła zębate z metalurgii proszków, oferując optymalną równowagę między precyzją a opłacalnością dla Twoich zastosowań.
Zintegrowana konstrukcja sprzęgła wału umożliwia łatwą wymianę silnika lub skrzyni biegów, zapewniając elastyczność w realizacji projektów.

Specyfikacja Elektryczna

Numer części: 17HS19-1684S-MG50
Motor Type: Dwubiegunowy silnik krokowy
Moment trzymający bez skrzyni biegów: 0,52Nm(73,64oz.in)
Prąd znamionowy/faza: 1,68A
Rezystancja fazowa: 1,80ohms±10%
Indukcyjność: 3,20mH±20%(1KHz)
Klasa izolacji: B 130°C[266°F]

Specyfikacja Skrzyni Biegów

Typ skrzyni biegów: Przekładnia czołowa
Materiał kół zębatych: Metalurgia proszków
Przełożenie: 50:1
Sprawność: 80%
Luz bez obciążenia: <=45arcmin
Maksymalny dopuszczalny moment obrotowy: 10,00Nm(1416,12oz.in)
Chwilowy dopuszczalny moment obrotowy: 20,00Nm(2832,23oz.in)

Specyfikacja Fizyczna

Wymiary ramy: 42 x 42mm
Długość silnika: 48mm
Długość skrzyni biegów: 51mm
Typ wału wyjściowego: Wpust
Średnica wału wyjściowego: Φ8mm
Długość wału wyjściowego: 21,5mm

Połączenie

A+	A-	B+	B-
Czarny	Zielony	Czerwony	Niebieski

Odpowiedni wspornik to ST-M12.

Rodzaj produktu
Rodzaj produktu	Silnik krokowy z przekładnią
Specyfikacja elektryczna
Bipolarny/Unipolarny	Bipolarny
Czy ma krzywą momentu obrotowego/naporu?	Nie
Indukcyjność(mH)	3.2
Moment trzymania bez skrzyni biegów(Nm)	0.52
Prąd (A)	1.68
Rezystancja fazy(ohms)	1.8
Specyfikacja fizyczna
Długość ciała(mm)	99
Długość wału(mm)	21.5
Ilość kabli	4
Klasa IP	40
Materiał przekładni	Metalurgia proszków
Metoda inwentaryzacji	Dedykowany inwentarz
Pojedynczy/Podwójny Wał	Albero singolo
Przełożenie(xx:1)	50
Rozmiar ramy(mm)	Nema 17 (42 x 42)
Średnica wału(mm)	8
Typ skrzyni biegów	Precyzyjny Planetarny
Typ wału wyjściowego	Wpust
Zarys	<=45arcmin
