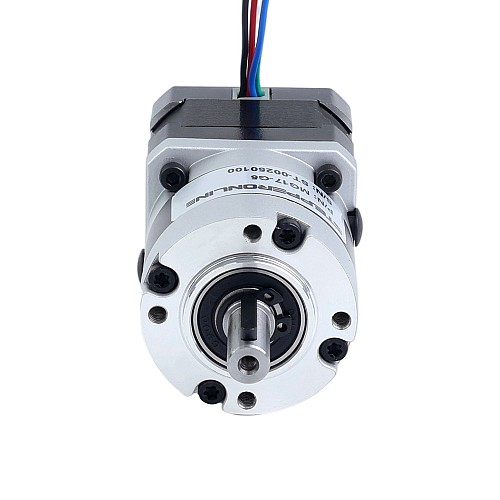

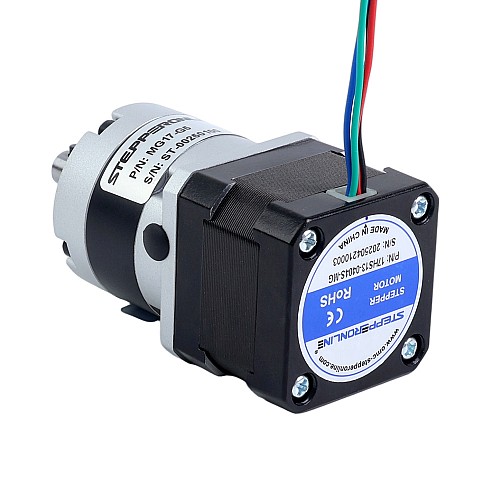

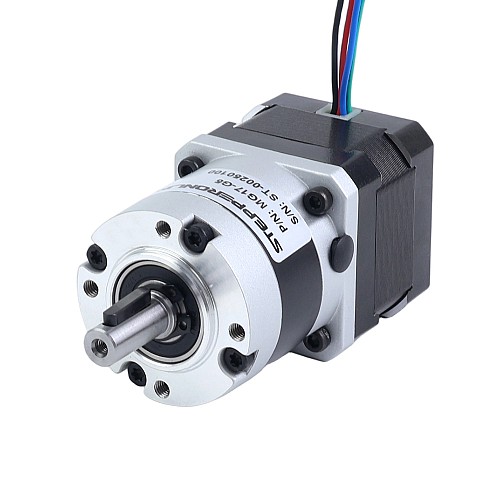

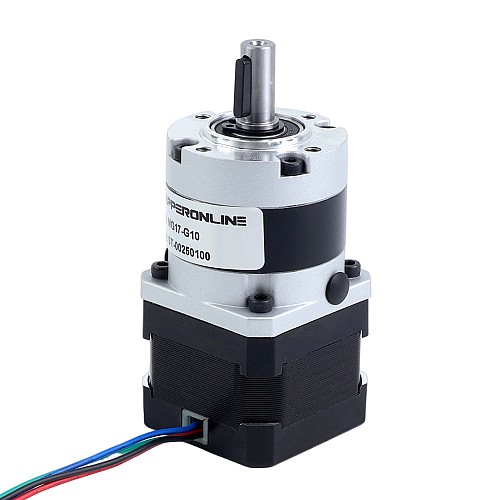

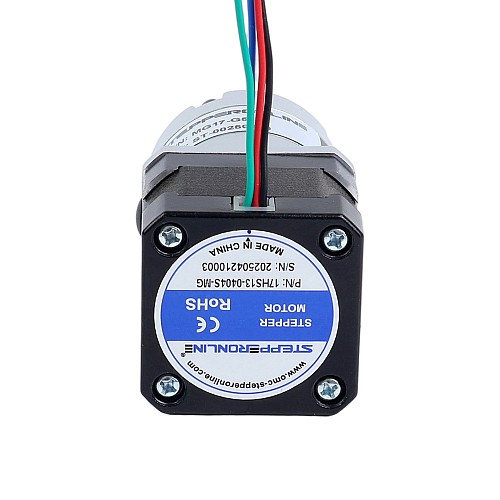

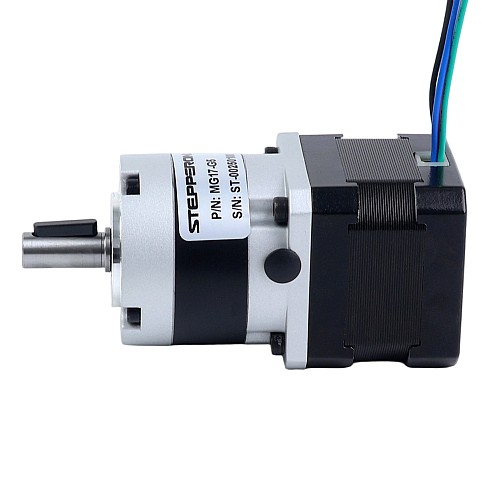

Silnik krokowy Nema 17 L = 40mm Przełożenie przekładni planetarnej 10:1 serii MG

Ten silnik krokowy Nema 17 zapewnia moment trzymający 0,25Nm(35,40oz.in) i posiada naszą wysokiej precyzji przekładnię z serii MG o przełożeniu 10:1. W przeciwieństwie do stalowych kół zębatych serii EG, seria MG wykorzystuje trwałe koła zębate z metalurgii proszków, oferując optymalną równowagę między precyzją a opłacalnością dla Twoich zastosowań.
Zintegrowana konstrukcja sprzęgła wału umożliwia łatwą wymianę silnika lub skrzyni biegów, zapewniając elastyczność w realizacji projektów.

Specyfikacja Elektryczna

• Numer części: 17HS13-0404S-MG10
• Motor Type: Dwubiegunowy silnik krokowy
• Moment trzymający bez skrzyni biegów: 0,25Nm(35,40oz.in)
• Prąd znamionowy/faza: 0,40A
• Rezystancja fazowa: 27,00ohms±10%
• Indukcyjność: 28,50mH±20%(1KHz)
• Klasa izolacji: B 130°C[266°F]

Specyfikacja Skrzyni Biegów

• Typ skrzyni biegów: Przekładnia czołowa
• Materiał kół zębatych: Metalurgia proszków
• Przełożenie: 10:1
• Sprawność: 90%
• Luz bez obciążenia: <=30arcmin
• Maksymalny dopuszczalny moment obrotowy: 5,00Nm(708,06 oz.in)
• Chwilowy dopuszczalny moment obrotowy: 10,00Nm(1416,12oz.in)

Specyfikacja Fizyczna

• Wymiary ramy: 42 x 42mm
• Długość silnika: 34mm
• Długość skrzyni biegów: 40mm
• Typ wału wyjściowego: Wpust
• Średnica wału wyjściowego: Φ8mm
• Długość wału wyjściowego: 21,5mm
