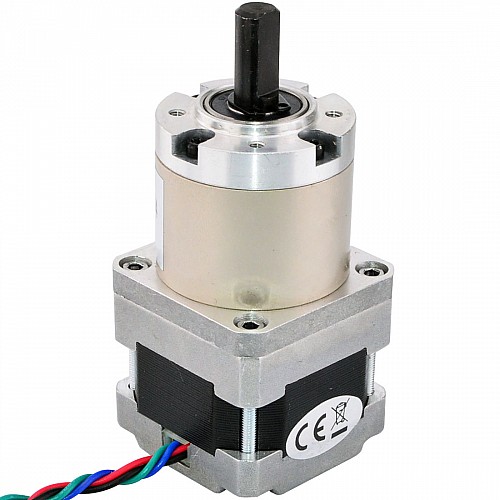

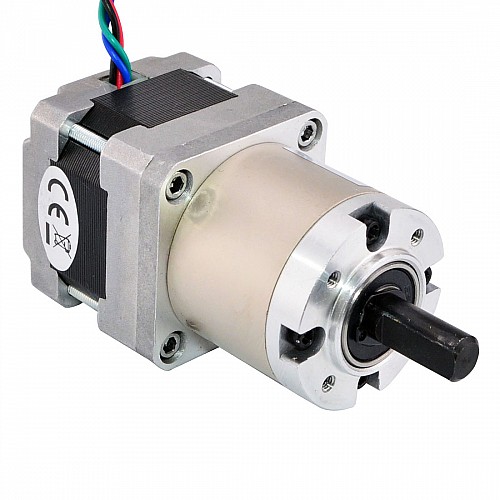

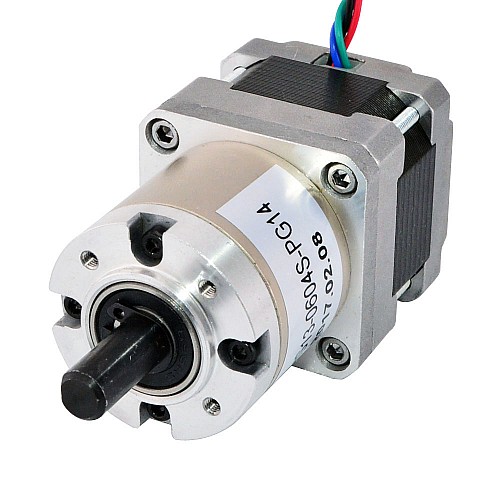

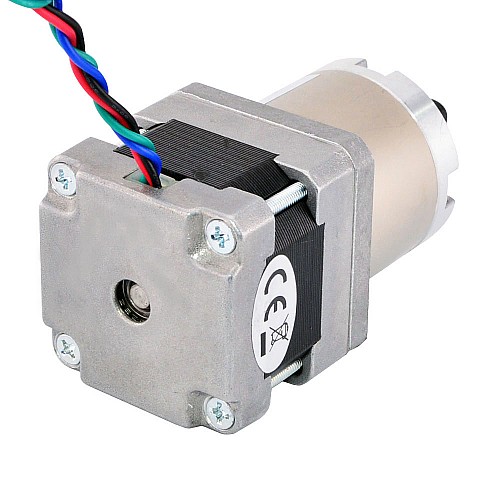

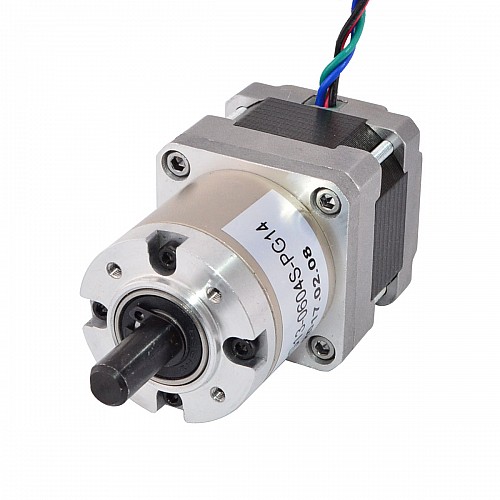

Silnik krokowy Nema 16 bipolarny L=34mm z przełożeniem 14:1 przekładnia planetarna

Silnik krokowy Nema 16 bipolarny L=33mm z przełożeniem 14:1 przekładnia planetarna

Silnik krokowy Nema 16 bipolarny L=34mm z przełożeniem 14:1 przekładnia planetarna

1 opinii - Napisz opinię

119.35zł

5 + 113.72zł

10 + 108.62zł

50 + 103.92zł

100 + 99.66zł

w magazynie: 10000
Model: 16HS13-0604S-PG14
Waga brutto: 0.50kg
Certyfikowany: ISO, CE, UKCA, RoHS

Dostępne opcje

Statek z

Chiny

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Co oznacza „produkt używany”?

Dla klientów w USA, Wielkiej Brytanii, UE, Australii i Rosji prosimy priorytetowo wybierać lokalny magazyn. W przypadku UE wybierz magazyn niemiecki.
Korzyści z tego wyboru obejmują szybsze czasy dostawy i niższe koszty całkowite, ponieważ nie ponosi się cła.

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

Ten silnik krokowy Nema 16 z korpusem 34mm i prądem znamionowym 0,6 A ma zintegrowaną przekładnię planetarną o przełożeniu 13,73:1. Jest to dobre rozwiązanie do zastosowań, które mają ograniczoną przestrzeń, ale wymagają niskiej prędkości i/lub wysokiego momentu obrotowego.

Specyfikacja elektryczna

Numer części producenta: 16HS13-0604S-PG14
Typ silnika: bipolarny krokowy
Kąt kroku: 0,131stopnia
Moment obrotowy bez skrzyni biegów: 22Ncm(31,15uncji)
Prąd znamionowy/faza: 0,6A
Rezystancja fazowa: 15ohms
Indukcyjność: 16mH ± 20%(1KHz)
Klasa izolacji: B 130°C[266°F]

Dane techniczne skrzyni biegów

Typ skrzyni biegów: Planetarna
Przełożenie: 13,73:1
Wydajność: 81%
Luz bez obciążenia: <=3deg
Maksymalny dopuszczalny moment obrotowy: 3Nm(424.83oz.in)
Moment dopuszczalny moment obrotowy: 5Nm(708.06oz.in)
Maksymalne obciążenie osiowe wału: 50N
Maksymalne obciążenie promieniowe wału: 100N

Specyfikacje fizyczne

Rozmiar ramy: 39x39mm
Długość silnika: 34mm
Długość skrzyni biegów: 35mm
Średnica wału: Φ8mm
Długość wału: 20mm
Długość cięcia w kształcie litery D: 15mm
Liczba wyprowadzeń: 4
Długość ołowiu: 500mm
Waga: 390g

Połączenie

A+	A-	B+	B-
Czarny	Zielony	Czerwony	Niebieski

Rodzaj produktu
Rodzaj produktu	Silnik krokowy z przekładnią
Specyfikacja elektryczna
Bipolarny/Unipolarny	Bipolarny
Czy ma krzywą momentu obrotowego/naporu?	Tak
Indukcyjność(mH)	16
Moment trzymania bez skrzyni biegów(Nm)	0.22
Prąd (A)	0.6
Rezystancja fazy(ohms)	15
Specyfikacja fizyczna
Długość ciała(mm)	69
Długość ołowiu(mm)	500
Długość wału(mm)	20
Ilość kabli	4
Klasa IP	40
Metoda inwentaryzacji	Dedykowany inwentarz
Pojedynczy/Podwójny Wał	Pojedynczy wał
Przełożenie(xx:1)	13.73
Rozmiar ramy(mm)	Nema 16 (39 x 39)
Średnica wału(mm)	8
Typ skrzyni biegów	Ekonomia Planetarna
Typ wału wyjściowego	D
Waga(g)	390
Zarys	<=3deg
