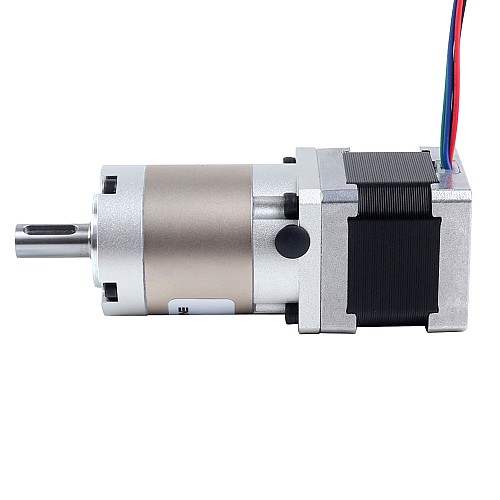

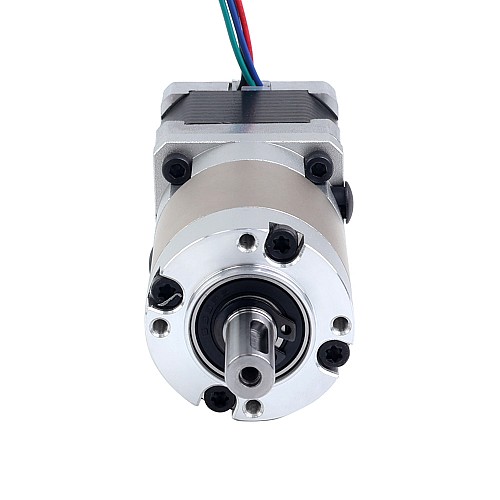

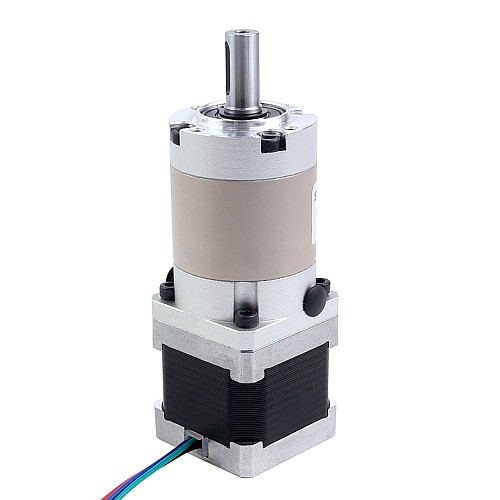

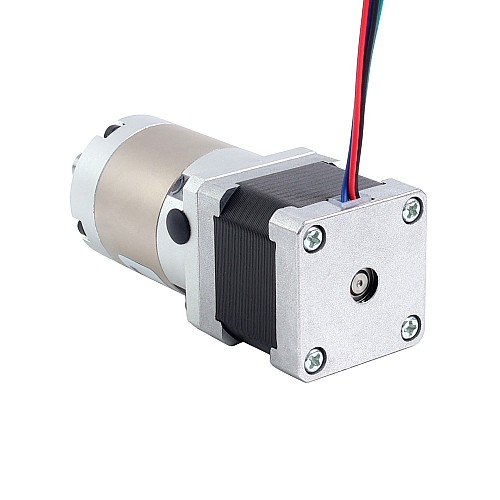

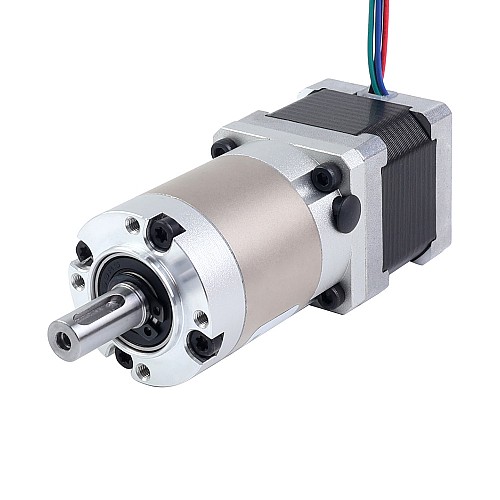

Silnik krokowy Nema 14 bipolarny L=34mm z przekładnią planetarną serii EG przełożenie 15:1

0 opinii - Napisz opinię

256.80zł

5 + 237.29zł

10 + 220.57zł

50 + 206.02zł

100 + 193.25zł

w magazynie: 10000
Model: 14HS13-1004S-EGS15
Waga brutto: 0.48kg
Certyfikowany: ISO, CE, UKCA, RoHS

Dostępne opcje

Statek z

Chiny

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Co oznacza „produkt używany”?

Dla klientów w USA, Wielkiej Brytanii, UE, Australii i Rosji prosimy priorytetowo wybierać lokalny magazyn. W przypadku UE wybierz magazyn niemiecki.
Korzyści z tego wyboru obejmują szybsze czasy dostawy i niższe koszty całkowite, ponieważ nie ponosi się cła.

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

Ten silnik krokowy Nema 14 charakteryzuje się momentem trzymania 0,18Nm(25,49oz.in) i jest wyposażony w wysokiej precyzji skrzynię biegów serii EG o przełożeniu 15:1. W porównaniu z silnikami wyposażonymi w skrzynie biegów serii PG, ten silnik ze skrzynią biegów serii EG wykazuje znaczną poprawę precyzji i dokładności, z maksymalnym luzem wynoszącym zaledwie 20arcmin.
Dzięki swojej wyjątkowej precyzji, niezawodności i wydajności, skrzynia biegów serii EG czyni ten silnik idealnym wyborem do zastosowań, w których dokładność, trwałość i wartość są najważniejsze.

Specyfikacja elektryczna

Numer części: 14HS13-1004S-EGS15
Typ silnika: Dwubiegunowy silnik krokowy
Moment trzymający bez skrzyni biegów: 0,18Nm(25,49oz.in)
Prąd znamionowy/faza: 1,00A
Rezystancja fazowa: 4,20ohms±10%
Indukcyjność: 6,00mH±20%(1KHz)
Klasa izolacji: B 130°C [266°F]

Specyfikacja Skrzyni Biegów

Typ skrzyni biegów: Przekładnia czołowa
Materiał kół zębatych: Stal stopowa
Przełożenie: 15:1
Sprawność: 94%
Luz bez obciążenia: <=20arcmin
Maksymalny dopuszczalny moment obrotowy: 9,00Nm(1274,50oz.in)
Chwilowy dopuszczalny moment obrotowy: 18,00Nm(2549,01oz.in)

Specyfikacja fizyczna

Wymiary ramy: 35 x 35mm
Długość silnika: 34mm
Długość skrzyni biegów: 49,5mm
Typ wału wyjściowego: Wpust
Średnica wału wyjściowego: Φ8mm
Długość wału wyjściowego: 20mm

Połączenie

A+	A-	B+	B-
Czarny	Zielony	Czerwony	Niebieski

Rodzaj produktu
Rodzaj produktu	Silnik krokowy z przekładnią
Specyfikacja elektryczna
Bipolarny/Unipolarny	Bipolarny
Czy ma krzywą momentu obrotowego/naporu?	Nie
Indukcyjność(mH)	6.0
Moment trzymania bez skrzyni biegów(Nm)	0.18
Prąd (A)	1.0
Rezystancja fazy(ohms)	4.2
Specyfikacja fizyczna
Długość wału(mm)	20
Ilość kabli	4
Klasa IP	40
Materiał przekładni	Stal stopowa
Metoda inwentaryzacji	Dedykowany inwentarz
Pojedynczy/Podwójny Wał	Pojedynczy wał
Przełożenie(xx:1)	15
Rozmiar ramy(mm)	Nema 14 (35 x 35)
Średnica wału(mm)	8
Typ skrzyni biegów	Precyzyjny Planetarny
Typ wału wyjściowego	Wpust
Zarys	<=20arcmin
