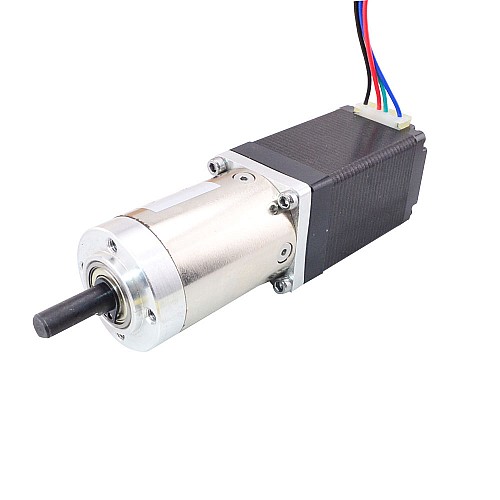

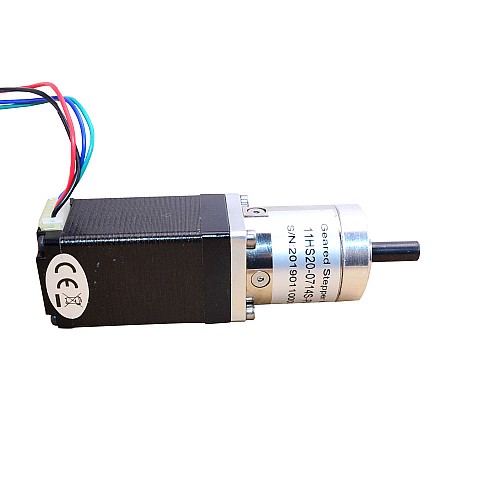

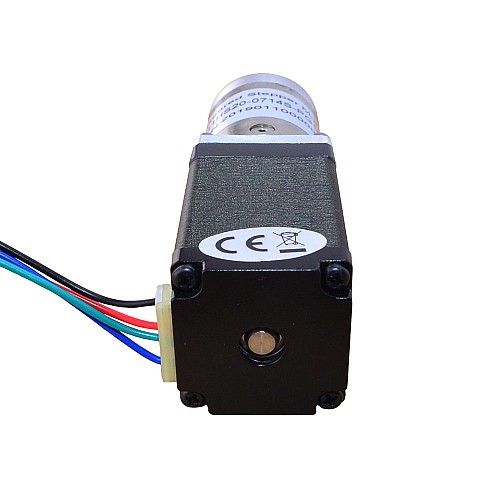

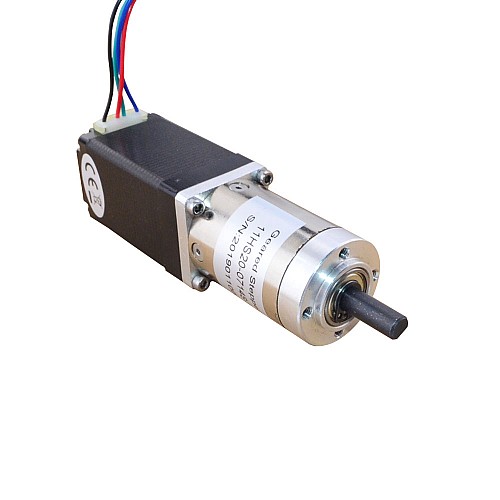

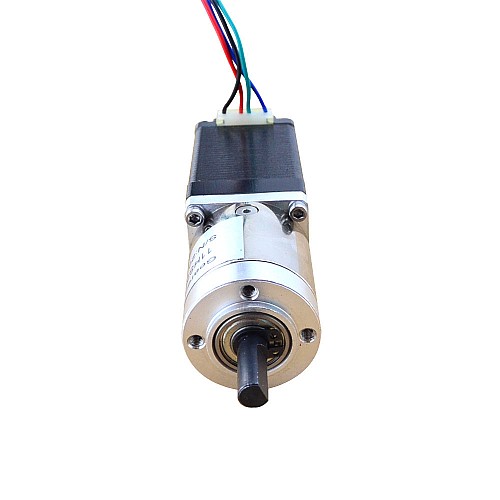

Silnik krokowy Nema 11 0,71A Dwubiegunowy L=51mm z przełożeniem 100:1 Planetarna skrzynia biegów

Silnik krokowy Nema 11 0,71A Dwubiegunowy L=51mm z przełożeniem 99,05:1 Planetarna skrzynia biegów

Przerwane

Silnik krokowy Nema 11 0,71A Dwubiegunowy L=51mm z przełożeniem 100:1 Planetarna skrzynia biegów

0 opinii - Napisz opinię

0.00zł

w magazynie: 1
Model: 11HS20-0714S-PG100
Waga brutto: 0.40kg
Certyfikowany: ISO, CE, UKCA, RoHS

Sprzedane: 108

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Ten produkt sprzedawany jest w minimalnej ilości 999

Wybierz lokalny magazyn, zyskaj więcej korzyści!

Dla klientów w USA, Wielkiej Brytanii, UE, Australii i Rosji prosimy priorytetowo wybierać lokalny magazyn. W przypadku UE wybierz magazyn niemiecki. Korzyści z tego wyboru obejmują szybsze czasy dostawy i niższe koszty całkowite, ponieważ nie ponosi się cła.

Ten silnik krokowy Nema 11 z korpusem 51mm i prądem znamionowym 0,71A posiada zintegrowaną przekładnię planetarną o przełożeniu 99,548:1. Jest to dobre rozwiązanie dla aplikacji, które mają ograniczoną przestrzeń, ale wymagają niskiej prędkości i/lub wysokiego momentu obrotowego

Specyfikacja elektryczna

Numer części producenta: 11HS20-0714S-PG100
Typ silnika: dwubiegunowy krokowy
Moment trzymania: 13Ncm(18.41 uncji.in)
Prąd znamionowy/faza: 0,71A
Rezystancja fazowa: 9,0omów
Indukcyjność: 8,4mH ± 20%(1KHz)
Klasa izolacji: B 130°C[266°F]

Dane techniczne skrzyni biegów

Typ skrzyni biegów: Planetarna
Przełożenie: 99,548:1
Wydajność: 70%
Luz w stanie bez obciążenia: <=3 stopień
Maksymalny dopuszczalny moment obrotowy: 3Nm(425oz.in)
Moment dopuszczalny moment obrotowy: 5Nm(708oz.in)
Maksymalne obciążenie osiowe wału: 5N
Maksymalne obciążenie promieniowe wału: 25N

Specyfikacja fizyczna

Rozmiar ramy: 28x28mm
Długość skrzyni biegów: 42,7mm
Średnica wału: Φ6mm
Długość wału: 18mm
Długość cięcia w kształcie litery D: 12mm
Liczba wyprowadzeń: 4
Długość ołowiu: 500mm
Waga: 330g

Połączenie

A+	A-	B+	B-
Czarny	Zielony	Czerwony	Niebieski

Z pewnych powodów wstrzymaliśmy produkcję i sprzedaż tego produktu i nie ma możliwości zamówienia tego produktu. Produkty alternatywne są 11HS20-0674S-PG100.

Rodzaj produktu
Rodzaj produktu	Silnik krokowy z przekładnią
Specyfikacja elektryczna
Bipolarny/Unipolarny	Bipolarny
Czy ma krzywą momentu obrotowego/naporu?	Nie
Indukcyjność(mH)	8.4
Moment trzymania bez skrzyni biegów(Nm)	0.13
Prąd (A)	0.71
Rezystancja fazy(ohms)	9
Specyfikacja fizyczna
Długość ciała(mm)	93.7
Długość ołowiu(mm)	500
Długość wału(mm)	18
Ilość kabli	4
Klasa IP	40
Metoda inwentaryzacji	Dedykowany inwentarz
Pojedynczy/Podwójny Wał	Pojedynczy wał
Przełożenie(xx:1)	99.05
Rozmiar ramy(mm)	Nema 11 (28 x 28)
Średnica wału(mm)	6
Typ skrzyni biegów	Ekonomia Planetarna
Typ wału wyjściowego	D
Waga(g)	330
Zarys	<=3deg
