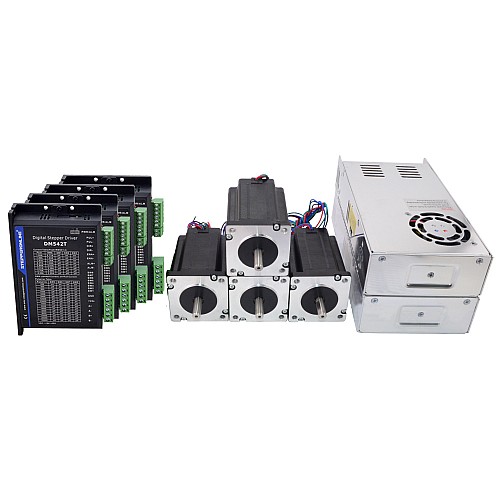

4-osiowy zestaw routera CNC 3,1Nm(439oz.in) Nema 24 Silnik krokowy i sterownik

• 4 x Digital Stepper Drive 1.0-4.2A 20-50VDC dla Nema 17, 23, 24 Stepper Motor
• 4 x 3,1Nm(439uncji) silnika krokowego Nema 24
• 2 x 250W 36V 7A 115/230V zasilacz impulsowy

Specyfikacja sterownika

• Napięcie wejściowe 20-50VDC
• Anti-Resonance zapewnia optymalny moment obrotowy i niweluje niestabilność w średnim zakresie
• Automatyczna identyfikacja silnika i automatyczna konfiguracja parametrów po włączeniu zapewniają optymalne reakcje z różnymi silnikami
• Multi-Stepping umożliwia wejście krokowe o niskiej rozdzielczości w celu uzyskania wyższego wyjścia mikrokrokowego, dzięki czemu zapewnia płynniejszy ruch silnika
• 15 rozdzielczości mikrokroków do wyboru, w tym 400, 800, 1600, 3200, 6400, 12800, 25600, 1000, 2000, 4000, 5000, 8000, 10000, 20000, 25000
• Miękki start bez „skoku” po włączeniu
• 8 wybieranych prądów szczytowych, w tym 1.00A, 1.46A, 1.91A, 2.37A, 2.84A, 3.31A, 3.76A, 4.20A
• Częstotliwość wejściowa impulsowa do 200KHz, wejście kompatybilne z TTL i izolowane optycznie
• Automatyczna redukcja prądu jałowego
• Nadaje się do silników 2-fazowych i 4-fazowych
• Obsługa trybu PUL/DIR
• Zabezpieczenia nadnapięciowe i nadprądowe

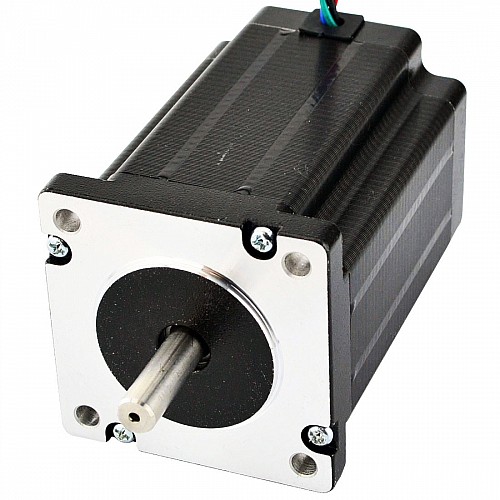

Specyfikacja silnika

• Numer części producenta: 24HS34-3504D
• Typ silnika: dwubiegunowy krokowy
• Kąt kroku: 1,8stopnia
• Moment trzymania: 3,1Nm(439uncji)
• Prąd znamionowy/faza: 3,5A
• Rezystancja fazowa: 1,1ohm
• Indukcyjność: 5,6mH±20%(1KHz)
• Rozmiar ramy: 60x60mm
• Długość ciała: 88mm
• Średnica wału: Φ8mm
• Długość wału: 24mm
• Długość cięcia w kształcie litery D: 20mm
• Liczba wyprowadzeń: 4
• Długość ołowiu: 600mm
• Waga: 1,34kg

Połączenie

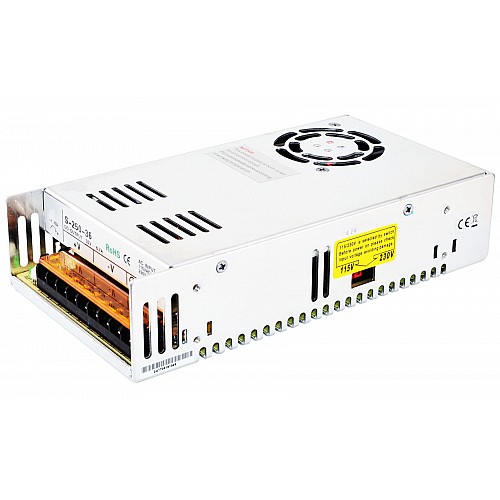

Specyfikacja zasilania

• Wyjście 36V DC 7A
• Zakres napięcia wejściowego AC: 90~132V/180~264VAC
• 115V/230V AC wybierane przełącznikiem
• Wysoka wydajność niski koszt
• Wymuszone chłodzenie powietrzem przez wbudowany wentylator DC
• Niskie tętnienie wyjściowe i yawp
• Zabezpieczenie przed przetężeniem, przepięciem, zwarciem i przegrzaniem
• 215 * 115 * 50mm(dł. * szer. * wys.)

Zasoby

• Karta katalogowa silnika: 24HS34-3504D.pdf
• Krzywa momentu obrotowego silnika: 24HS34-3504D_Torque_Curve.pdf
• Instrukcja sterownika: DM542T_V4.0.pdf
• Instrukcja zasilania: S-250-36.pdf
