Serwosilnik serii T7 EtherCAT 750W , 3000rpm, 2,39Nm z hamulcem 23-bitowy enkoder IP67

Produkty serwo AC serii T7 750W 3000rpm 2.39Nm z hamulcem 23-Bit to cyfrowe serwo AC EtherCAT o wysokiej wydajności zaprojektowane do precyzyjnego sterowania pozycją/prędkością/momentem obrotowym, zapewniające idealne rozwiązanie do różnych zastosowań, wykrywania błędów i obsługi błędów, co sprawia, że ​​komunikacja jest bardziej niezawodna na duże odległości. Korzystając z protokołów komunikacyjnych EtherCAT, połączenia między urządzeniem głównym a stacjami podrzędnymi można realizować przy użyciu wyłącznie kabli LAN.

W połączeniu z licznymi funkcjami, takimi jak układ cyfrowego przetwarzania sygnału (DSP) i inteligentny moduł zasilania (IPM) itp., a także z 23-bitową rozdzielczością enkodera, może zapewnić maszynom inteligentną wydajność.

W serwomotorach zastosowano wirniki z magnesami trwałymi z neodymu, żelaza i boru ziem rzadkich, zapewniające wysoką gęstość momentu obrotowego, wysokie momenty szczytowe, niski poziom hałasu, niski wzrost temperatury i mniejsze zużycie prądu.

Wbudowany hamulec o wysokiej wydajności sprawia, że ​​serwosilnik jest w stanie utrzymać położenie wału, zapobiegając niepożądanemu ruchowi lub dryftowi podczas utraty mocy. Może być szeroko stosowany w sytuacjach, w których wymagane są niezawodność i bezpieczeństwo lub w zastosowaniach pionowych.

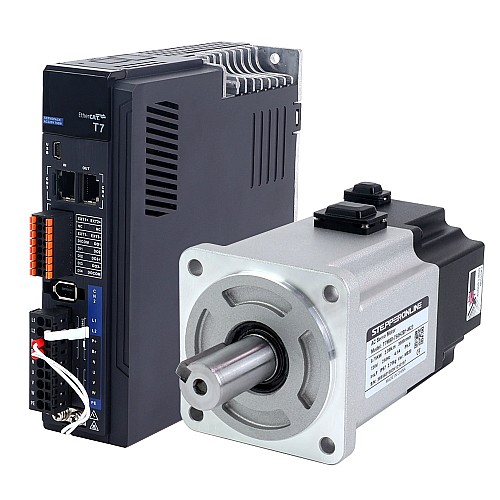

Elementy zestawu

• 1 x T7-750EC: sterownik EtherCAT serwomotoru AC 750W
• 1 x T7M80-750H2B1-M23: serwomotor AC 750W, 3000obr./min, 2,39Nm z 23-bitowym enkoderem z hamulcem IP67
• 1 x CMBST1M5-2: kabel silnika 1,5m ze złączem IP67
• 1 x CEST1M5-2: kabel enkodera o długości 1,5m ze złączem IP67
• 1 x kabel do debugowania sterownika serwo

Specyfikacja sterownika serwo

• Numer części: T7-750EC
• Komunikacja EtherCAT
• Wejście sondy
• 4 wejścia i 3 wyjścia
• Napięcie znamionowe 220V AC, 1 faza
• Moc znamionowa 750W
• Dostępny koder 23-bitowy
• Automatyczna identyfikacja silnika
• Wymiary: 50*175*156mm
• Tryb sterowania: tryb pozycji, tryb prędkości, tryb momentu obrotowego

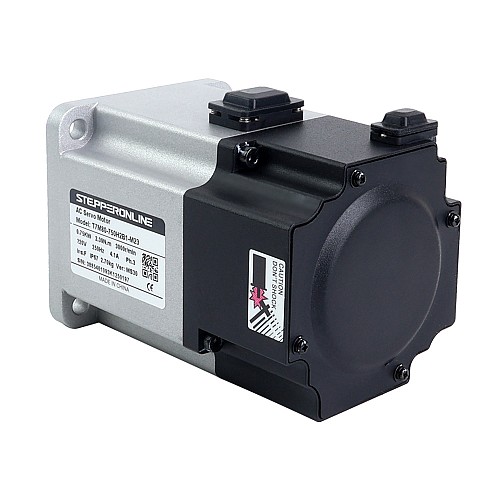

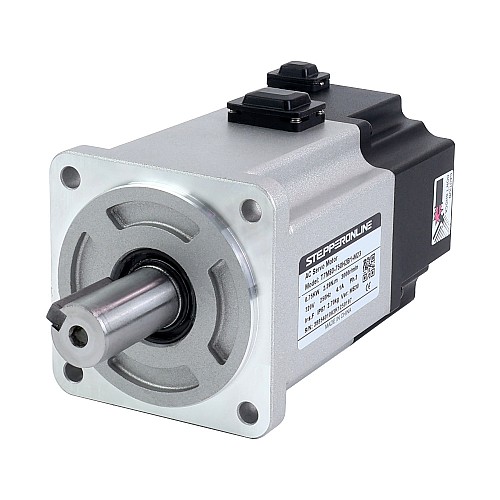

Specyfikacja serwomotoru

• Numer części: T7M80-750H2B1-M23
• Napięcie znamionowe: 220V AC
• Moc znamionowa: 750W
• Moment obrotowy znamionowy: 2,39Nm
• Maksymalny moment obrotowy: 7,17Nm
• Prędkość znamionowa: 3000obr./min
• Prędkość maksymalna: 5000obr./min
• Prąd znamionowy: 4,1A
• Prąd szczytowy: 13,4A
• Stały moment obrotowy: 0,645Nm/A
• Stała siła wstecznego pola elektromagnetycznego: 39V/krpm
• Rezystancja: 1,7Ω
• Indukcyjność: 8mH
• Bezwładność: 1,65kg*m²*10^-4
• Polacy: 10
• Koder: 23-bitowy koder magnetyczny
• Klasa IP: IP67
• Długość kabla: 1,5m (opcjonalne długości to 3 m, 5m, 10m)
• Średnica wału: 19mm
• Napięcie hamulca: 24V
• Moc hamowania: 11,5W
• Moment obrotowy hamulca: ≥3.2Nm
• Masa: 2,7Kg
