Serwosilnik serii T7 EtherCAT 1000W , 3000rpm, 3,18Nm, 23-bitowy enkoder IP67

Przerwane

Serwosilnik serii T7 EtherCAT 1000W , 3000rpm, 3,18Nm, 23-bitowy enkoder IP67

0 opinii - Napisz opinię

0.00zł

w magazynie: 1
Model: T7-EC1000H2A1-M23
Waga brutto: 4.39kg
Certyfikowany: ISO, CE

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Ten produkt sprzedawany jest w minimalnej ilości 999

Co oznacza „produkt używany”?

Dla klientów w USA, Wielkiej Brytanii, UE, Australii i Rosji prosimy priorytetowo wybierać lokalny magazyn. W przypadku UE wybierz magazyn niemiecki.
Korzyści z tego wyboru obejmują szybsze czasy dostawy i niższe koszty całkowite, ponieważ nie ponosi się cła.

Produkty serwo AC serii T7 1000W 3000rpm 3.18Nm 23-Bit to cyfrowe serwo AC EtherCAT o wysokiej wydajności zaprojektowane do precyzyjnej kontroli położenia/prędkości/momentu obrotowego, zapewniające idealne rozwiązanie do różnych zastosowań, wykrywania błędów i obsługi błędów, co sprawia, że komunikacja jest bardziej niezawodna na duże odległości. Korzystając z protokołów komunikacyjnych EtherCAT, połączenia między urządzeniem głównym a stacjami podrzędnymi można realizować przy użyciu wyłącznie kabli LAN.
W połączeniu z licznymi funkcjami, takimi jak układ cyfrowego przetwarzania sygnału (DSP) i inteligentny moduł zasilania (IPM) itp., a także z 23-bitową rozdzielczością enkodera, może zapewnić maszynom inteligentną wydajność.
W serwomotorach zastosowano wirniki z magnesami trwałymi z neodymu, żelaza i boru ziem rzadkich, zapewniające wysoką gęstość momentu obrotowego, wysokie momenty szczytowe, niski poziom hałasu, niski wzrost temperatury i mniejsze zużycie prądu.

Elementy zestawu

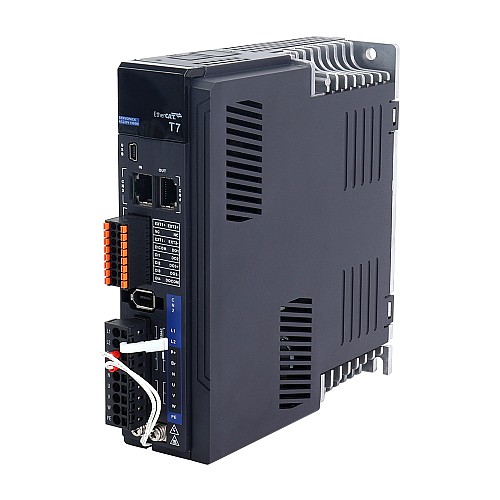

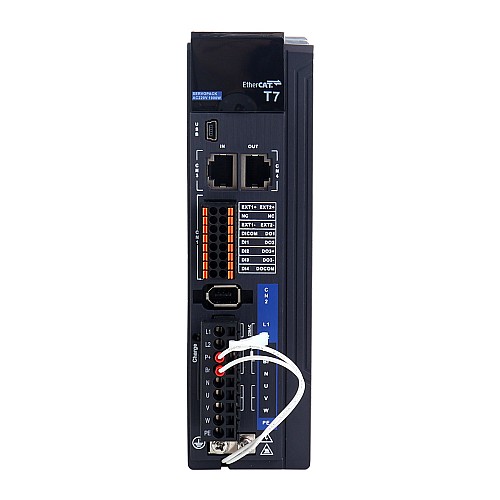

1 x T7-1000EC: sterownik EtherCAT serwomotoru AC 1000W

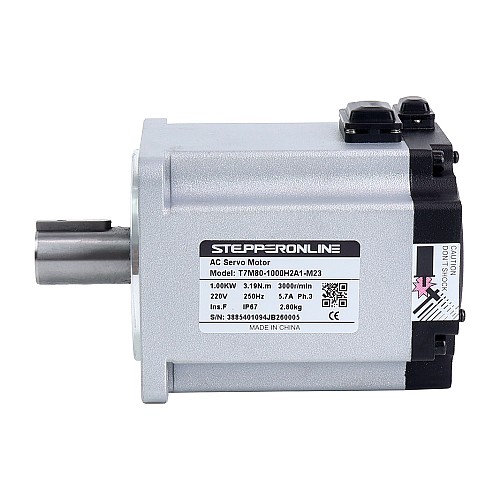

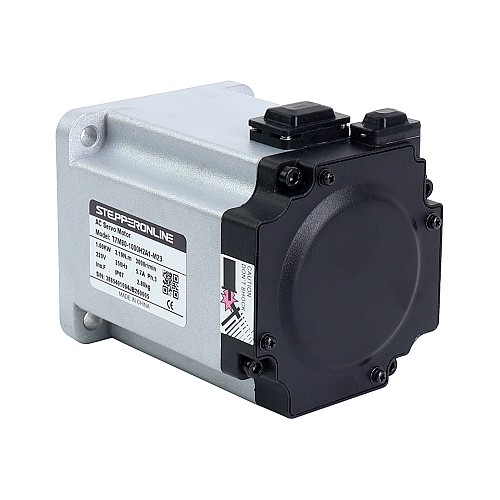

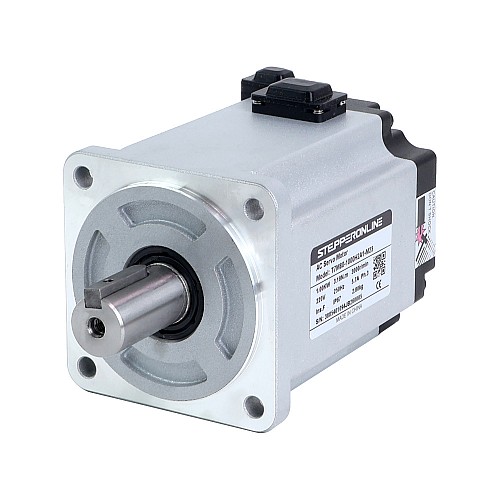

1 x T7M80-1000H2A1-M23: serwosilnik AC 1000W, 3000obr./min, 3.18Nm, 23-bitowy enkoder IP67

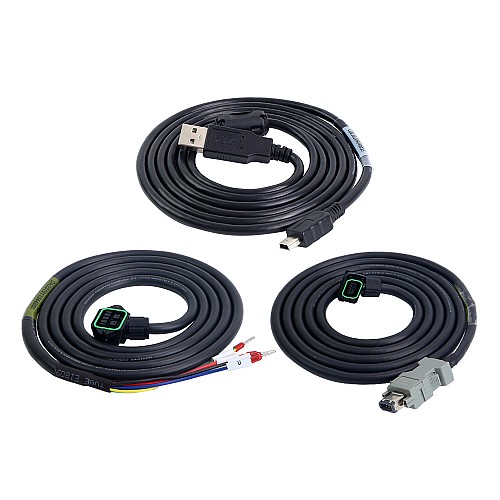

1 x CMST1M5-2: kabel silnika 1,5m ze złączem IP67
1 x CEST1M5-2: kabel enkodera o długości 1,5m ze złączem IP67
1 x kabel do debugowania sterownika serwo

Specyfikacja serwonapędu

Numer części: T7-1000EC
Komunikacja EtherCAT
Wejście sondy
4 wejścia i 3 wyjścia
Napięcie znamionowe 220V AC, 1 faza
Moc znamionowa 1000W
Dostępny koder 23-bitowy
Automatyczna identyfikacja silnika
Wymiary: 50*175*156mm
Tryb sterowania: tryb pozycji, tryb prędkości, tryb momentu obrotowego

Specyfikacja serwomotoru

Numer części: T7M80-1000H2A1-M23
Napięcie znamionowe: 220VAC
Moc znamionowa: 1000W
Moment znamionowy: 3,18Nm
Szczytowy moment obrotowy: 9,54Nm
Prędkość znamionowa: 3000rpm
Prędkość szczytowa: 5000rpm
Prąd znamionowy: 5,7A
Prąd szczytowy: 17,7A
Stała momentu obrotowego: 0,56Nm/A
Tylna stała EMF: 38,3V/krpm
Rezystancja: 1,08ohm
Indukcyjność: 5,6mH
Bezwładność: 2,0kg*m²*10^-4
Polacy: 10
Koder: 23-bitowy enkoder magnetyczny
Ocena IP: IP67
Długość kabla: 1,5m (opcjonalne długości to 3m, 5m, 10m)
Średnica wału: 19mm
Masa: 2,8kg

Z pewnych powodów wstrzymaliśmy produkcję i sprzedaż tego produktu i nie ma możliwości zamówienia tego produktu. Produkty alternatywne są A6-EC1000H2A1-M17.

Specyfikacja elektryczna
Moc znamionowa(W)	1000
Napięcie wejściowe(V)	220VAC
Prędkość maksymalna(rpm)	5000
Prędkość znamionowa(rpm)	3000
Rozdzielczość enkodera	23bit
Szczytowy moment obrotowy(Nm)	9.54
Tryby sterowania	EtherCAT
Typ enkodera	Magnetyczny Przyrostowy
Z hamulcem	Nie
Znamionowy moment obrotowy(Nm)	3.18
Specyfikacja fizyczna
Klasa IP	67
Metoda inwentaryzacji	Dedykowany inwentarz
Rozmiar ramy(mm)	80 x 80
Średnica wału(mm)	19
Wtyczka lotnicza czy nie	Nie
Zintegrowany lub nie	Nie

Plik	Rozmiar
T7M80-1000H2A1-M23.pdf	190.7KB	Download
T7_Servo_Quick_Start.pdf	1.27MB	Download
T7_Simple_Manual.pdf	741.05KB	Download
T7M80-1000H2A1-M23.STEP	17.32MB	Download
T7-1000EC.stp	14.94MB	Download
T7-EC_V1.04.xml	163.14KB	Download
T7_Servo_Full_Manual.pdf	16.01MB	Download
MotionStudio_Neutral_v1.4.10.zip	19.85MB	Download
