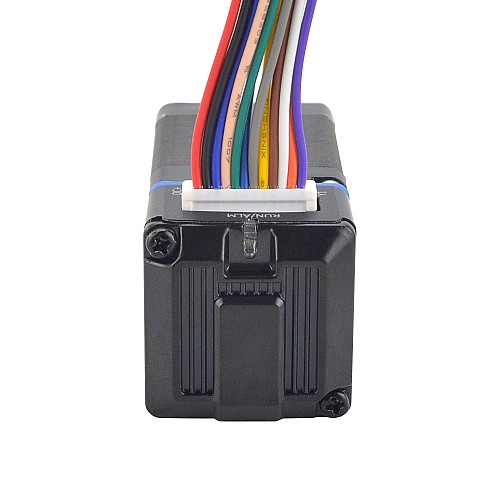

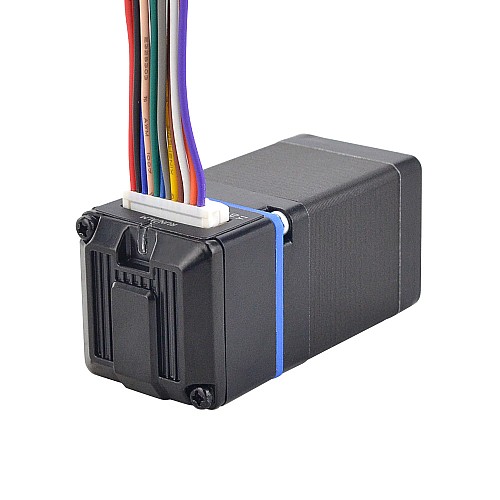

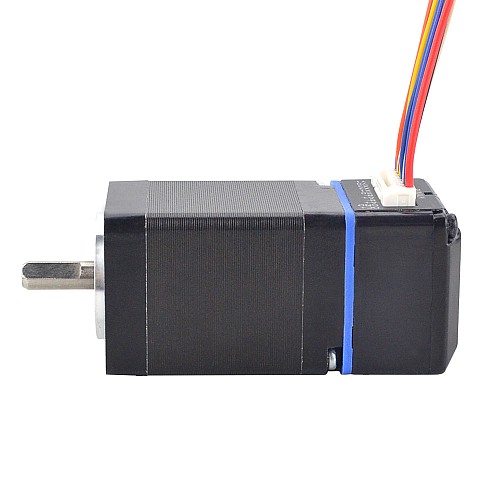

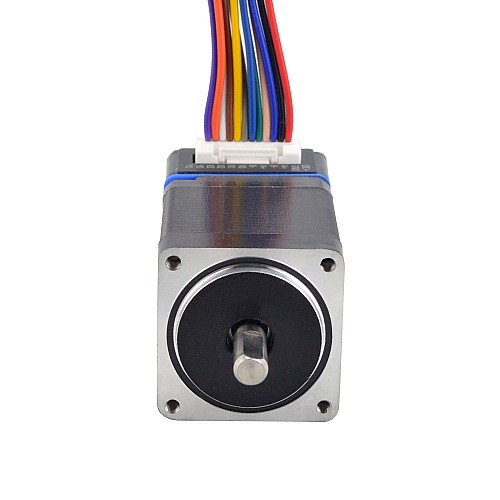

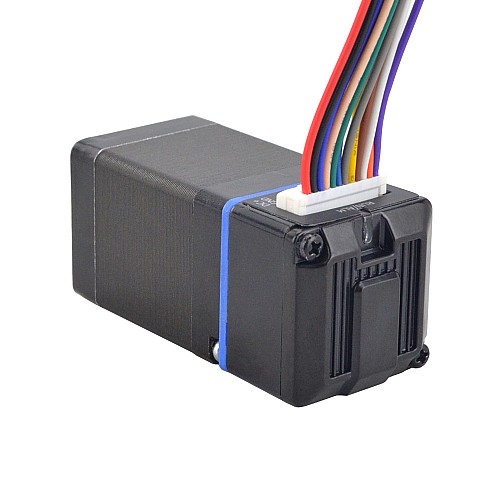

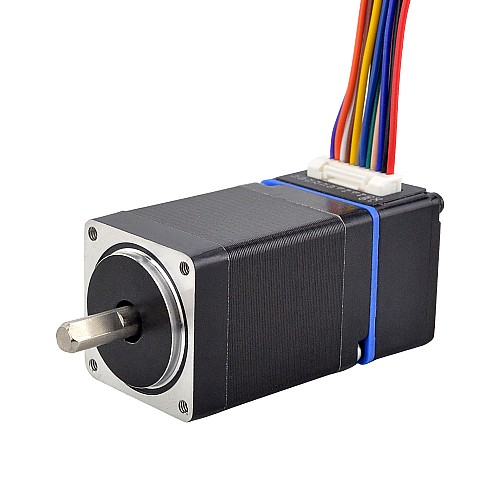

Seria ESS 7.4Ncm(10.48oz.in) Nema 11 Zintegrowany silnik krokowy RS-485 24VDC 5000CPR

Funkcje

• Korzystanie z nowego 32-bitowego sterowania silnikiem, dedykowanego układu DSP
• Obsługuje standardowy protokół MODBUS-RS485, komunikację RS485
• Cztery wejścia i dwa wyjścia funkcji terminali
• Małe tłumienie momentu obrotowego, prędkość do 3000 obr./min
• Wbudowane wyjście alarmowe do monitorowania i sterowania
• Inteligentnie dostosuj prąd, zmniejsz wibracje i hałas, a to może zwiększyć wydajność o 35%
• Zakres napięcia: prąd stały 24 V
• 16 rozwiązań mikrokroków do wyboru, domyślna rozdzielczość mikrokroków: 1000
• Doskonała wydajność przy dużych prędkościach i sztywność w połączeniu z zaletami silnika serwo i silnika krokowego
• Ochrona przed przepięciami, podnapięciami i przepięciami
• Zintegrowany napęd i silnik, proste okablowanie

Specyfikacje elektryczne:

• Numer części producenta: ESS11-01PR
• Moment trzymania: 7,4Ncm(10,48 uncji cala)
• Napięcie wejściowe: 24 VDC
• Klasa izolacji: B 130°C[266°F]
• Szczytowy prąd wyjściowy: 0,6 - 1,2A
• Prąd wejścia logicznego: 10mA
• Napięcie wejścia logicznego: 5 V
• Typ enkodera: przyrostowy
• Typ wyjścia enkodera: różnicowy
• Rozdzielczość enkodera: 4096CPR
• Kanały sygnału wyjściowego enkodera: 2
• Rezystancja izolacji: ponad 100MΩ
• Wytrzymałość dielektryczna: 500 V AC przez 1 MIN.

Specyfikacje fizyczne:

• Rozmiar ramki: 20 x 20mm
• Długość korpusu: 38,9mm
• Średnica wału: Φ5mm
• Długość wału w kształcie litery D: 10mm
• Długość wału: 15mm

Specyfikacja złącza

• Model obudowy: 502380-1200
• Model terminala: 5023810000

Połączenie
