- w magazynie: 10000
- Model: XD5-24T4-C
- Waga brutto: 0.52kg
- Certyfikowany: ISO, CE
Kliknij kraj dla magazynu na żywo

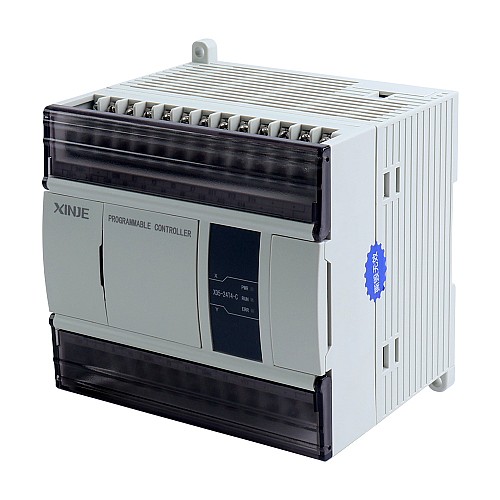

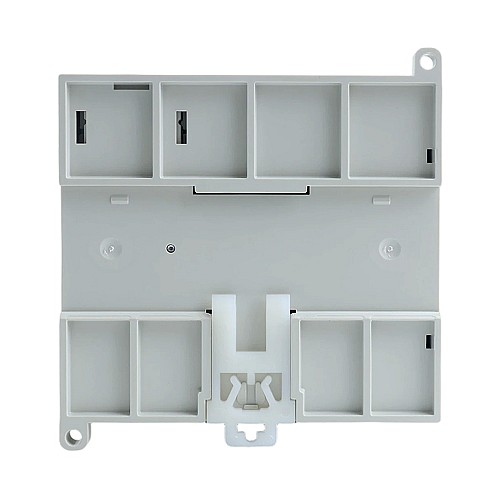

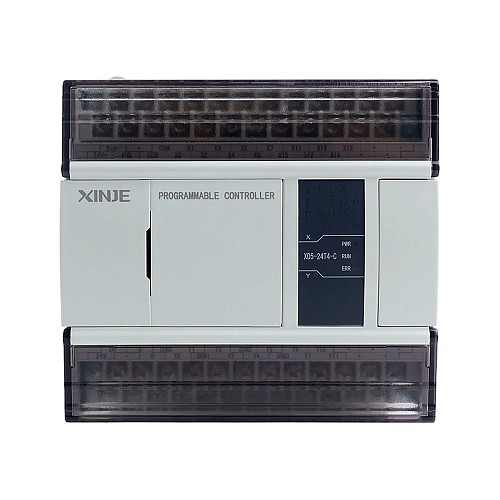

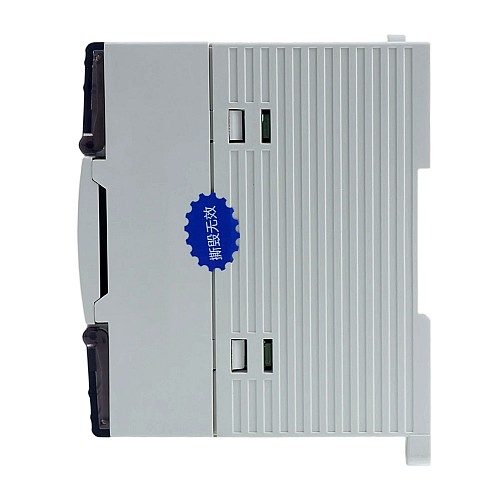

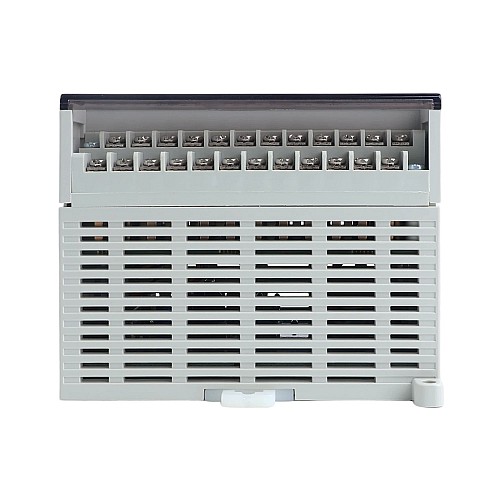

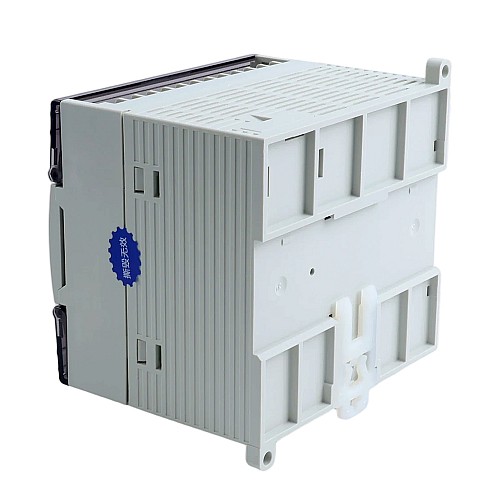

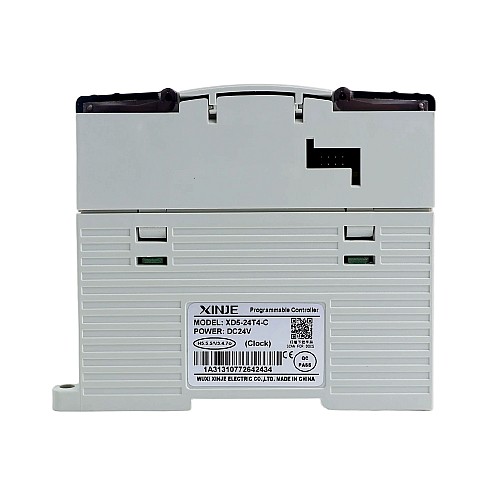

Ten kontroler PLC serii XD5 pracuje na zasilaniu 24 V DC z wyjściem tranzystorowym i konfiguracją wejścia NPN oraz zapewnia solidną wydajność z pojemnością programu 512 KB i szybkim czasem wykonywania instrukcji podstawowych 0,02-0,05 μs. Ta jednostka zapewnia 4 zwykłe kanały wyjściowe impulsów plus 4 kanały zliczania jednofazowego/faz AB do elastycznych aplikacji sterowania ruchem. Obsługuje również rozbudowane konfiguracje systemu z 536 punktami I/O i posiada zintegrowane sterowanie sekwencyjne I/O.
Seria XD5 to modularny PLC klasy średniej o wysokiej wydajności, wprowadzony przez XINJE, służący jako model średnio-wysokiej klasy i flagowy w ich portfolio PLC. Seria XD posiada wszechstronne możliwości, w tym standardowe funkcje przetwarzania danych oraz specjalistyczne funkcje, takie jak wyjście impulsowe, zliczanie wysokiej prędkości, PWM (modulacja szerokości impulsu) i pomiar częstotliwości.
Cechy
- Pojemność programu: 512 KB
- Czas wykonywania instrukcji podstawowych: 0,02-0,05 μs
- 536 punktów I/O
- Sterowanie sekwencyjne I/O
- Wyjście impulsowe 4 osie 100 kHz
- 4 kanały zliczania wysokiej prędkości (jednofazowe: max. 80 kHz; faza AB: max. 50 kHz)
- Obsługa RS232, RS485 i magistrali polowej X-NET
- Pobieranie przez port USB wysokiej prędkości do 12 Mbps
Specyfikacje elektryczne
- Numer części: XD5-24T4-C
- Napięcie zasilania: 24 V DC
- Typ wyjścia: Tranzystor
- Typ wejścia: NPN
- Zwykłe kanały impulsowe: 4 kanały
- Kanały jednofazowe/faz AB: 4 kanały
- Wymiary: 108,6 * 108 * 90mm
Środowisko pracy (Tj = 25℃/77℉)
- Napięcie izolacji: 500 V DC, 2 MΩ lub wyższa
- Odporność na zakłócenia 1000 Vp-p, szerokość impulsu 1 μs na minutę
- Atmosfera: Wolna od gazów korozyjnych i palnych
- Temperatura otoczenia: 0 ℃ - 60 ℃
- Wilgotność otoczenia: 5% do 95%, bez kondensacji
- Wysokość: Do 2000 metrów
- Klasa ochrony IP: IP20
Specyfikacja elektryczna | |
Funkcja szyny | X-NET Fieldbus |
Liczba osi napędowych | 4 |
Metoda wykonania programu | Skanowanie cykliczne |
Metody programowania | LD, ST, C, IL |
Napięcie wejściowe(V) | 24 |
Podstawowy czas wykonania instrukcji | 0.02 - 0.05μs |
Pojemność programu | 512KB |
Pomiar częstotliwości | Obsługiwane |
Porty komunikacyjne | 1 port RS-232, 1 port RS-485, 1 port komunikacji USB |
Precyzyjne czasowanie | 26 punktów ET0 - ET25 (Tylko numery parzyste) |
Protokół komunikacyjny | Standardowa komunikacja MODBUS ASCII/RTU, komunikacja w formacie swobodnym |
Punkty I/O | 536 |
PWM (Modulacja Szerokości Impulsów) | Obsługiwane |
Sterowanie wielostanowiskowe | Obsługiwane |
Typ wejścia | NPN |
Zachowanie stanu po zaniku napięcia | Wykorzystanie FlashROM i baterii litowej (bateria guzikowa 3V) |
