Zestaw Silnika Serwo AC EtherCAT Seria A6 750W STO Safe Torque Off 3000rpm 2,39Nm z Hamulcem Enkoder Absolutny 17-Bitowy IP67
904.98zł
5 + 876.46zł
10 + 849.71zł
50 + 824.52zł
100 + 800.79zł
  • w magazynie: 10000
  • Model: A6-EC750H2B1-M17-STO
  • Waga brutto: 5.10kg
  • Certyfikowany: ISO, CE
Sprzedane: 0

Kliknij kraj dla magazynu na żywo

Wysyłka w ciągu 24 godzin!
Wysyłka w ciągu 24 godzin zasadniczo oznacza, że ​​Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.
Wybierz lokalny magazyn, zyskaj więcej korzyści!
Dla klientów w USA, Wielkiej Brytanii, UE, Australii i Rosji prosimy priorytetowo wybierać lokalny magazyn. W przypadku UE wybierz magazyn niemiecki. Korzyści z tego wyboru obejmują szybsze czasy dostawy i niższe koszty całkowite, ponieważ nie ponosi się cła.

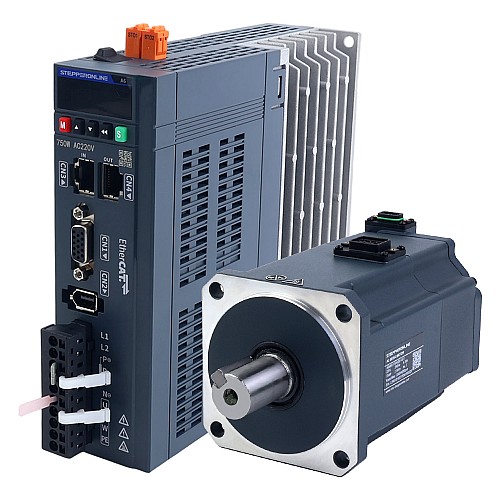

Jest to zestaw serii A6 zawierający silnik serwo AC i falownik, składający się z silnika 220VAC 750W z wbudowanym absolutnym enkoderem wieloobrotowym 17-bitowym i hamulcem 24V 8.5W, oraz jednofazowego falownika serwo 220V 750W obsługującego komunikację EtherCAT. Silnik zapewnia doskonałą wydajność sterowania serwo.
Kluczową poprawą bezpieczeństwa jest zintegrowana funkcja Safe Torque Off (STO). Ta krytyczna funkcja bezpieczeństwa zapobiega nieoczekiwanym uruchomieniom silnika poprzez bezpieczne wyłączenie wyjścia momentu obrotowego, znacznie zmniejszając ryzyko obrażeń personelu lub uszkodzenia sprzętu podczas instalacji, konserwacji lub zatrzymań awaryjnych.
Ta seria produktów serwo jest łatwa w obsłudze, ekonomiczna i wydajna. Charakteryzuje się wysoką odpowiedzią, wysoką precyzją, wysoką prędkością, wysoką synchronizacją itp., obsługując m.in. samostrojenie jednym przyciskiem i automatyczne wykrywanie bezwładności.
Serwa serii A6-EC charakteryzują się wysoką opłacalnością i są kompatybilne z popularnymi sterownikami PLC marek takich jak Beckhoff i Omron, zapewniając wydajne i wygodne rozwiązania do sterowania ruchem dla różnych branż.

Pozycje w Zestawie

  • 1 x A6-750EC-STO: 750W Falownik Serwo AC EtherCAT
  • 1 x A6M80-750H2B1-M17: Silnik Serwo AC 750W 3000obr/min 2.39Nm z Hamulcem Enkoder 17-bitowy IP67
  • 1 x AS7-C-PWB075-3.0: Kabel Silnika 3.0m
  • 1 x AS7-C-ENC076-3.0: Kabel Enkodera 3.0m

Specyfikacja Falownika Serwo

  • Numer części: A6-750EC-STO
  • Wyposażony w zintegrowaną funkcję bezpiecznego wyłączenia momentu (STO)
  • Komunikacja EtherCAT
  • Przepustowość pętli prędkości 2kHz
  • 17-bitowy koder absolutny
  • Okres synchronizacji 125μs
  • 300 węzłów w odległości 120m, błąd synchronizacji 15 ns, wahania synchronizacji ± 20 ns
  • Napięcie znamionowe jednofazowe 220VAC
  • Moc znamionowa 750W
  • Automatyczna identyfikacja silnika
  • Wymiary: 170*174*50mm
  • Wbudowana funkcja hamulca dynamicznego

Specyfikacja serwosilnika

  • Numer części: A6M80-750H2B1-M17
  • Napięcie znamionowe: 220V AC
  • Moc znamionowa: 750W
  • Nominalny moment obrotowy: 2,39Nm
  • Maksymalny moment obrotowy: 8,36Nm
  • Prędkość znamionowa: 3000rpm
  • Prędkość maksymalna: 6000rpm
  • Prąd znamionowy: 4,60A
  • Prąd szczytowy: 16,30A
  • Stały moment obrotowy: 0,52Nm/A
  • Stała siła wstecznego pola elektromagnetycznego: 34,40V/krpm
  • Rezystancja: 0,47ohms
  • Indukcyjność: 2,80mH
  • Bezwładność: 1,77kg*m2*10-4
  • Polacy: 10
  • Koder: Enkoder magnetyczny, 17-bitowy absolutny jednoobrotowy (dostępny wieloobrotowy)
  • Klasa IP: IP67
  • Średnica wału: 19mm
  • Napięcie hamulca: 24 V prądu stałego
  • Moc hamowania: 8,5W
  • Moment trzymania hamulca: 3,20Nm
  • Obciążenie osiowe: maksymalnie 147N
  • Obciążenie promieniowe przy długości wału 35mm: maksymalnie 392N
Pobierz oprogramowanie debugujące serii serwomechanizmów A6 tutaj.
Jeśli potrzebujesz dłuższego zestawu kabli silnika i enkodera, dostępne są opcje 5m lub 10m dostępne.
Domyślny enkoder w tym serwomotorze może być używany jako wieloobrotowy absolutny enkoder, ale wymaga 3m, 5m lub 10m kabel enkodera z pudełkiem na akumulator.
Jeśli napięcie zasilania wynosi 110VAC, należy użyć tego transformatora TR900-A220-A120 podczas korzystania z tego serwosilnika.
Jak wybrać właściwy kabel do debugowania typu C? Zapoznaj się z tym artykułem.
Aby dowiedzieć się więcej o różnicach pomiędzy wszystkimi serwomotorami sprzedawanymi na STEPPERONLINE, zapoznaj się z tym artykułem.
Specyfikacja elektryczna
Moc znamionowa(W) 750
Napięcie wejściowe(V) 220VAC
Prędkość maksymalna(rpm) 6000
Prędkość znamionowa(rpm) 3000
Rozdzielczość enkodera 17bit
Szczytowy moment obrotowy(Nm) 8.36
Tryby sterowania EtherCAT
Typ enkodera Absolut magnetyczny
Z hamulcem TAk
Zintegrowane STO czy nie? TAk
Znamionowy moment obrotowy(Nm) 2.39
Specyfikacja fizyczna
Klasa IP 67
Metoda inwentaryzacji Dedykowany inwentarz
Rozmiar ramy(mm) 80 x 80
Średnica wału(mm) 19
Wtyczka lotnicza czy nie Nie
Zintegrowany lub nie Nie


Plik Rozmiar
A6M80-750H2B1-M17.STEP 6.3MB Download
A6M80-750H2B1-M17_Full_Datasheet.pdf 166.1KB Download
AS7-C-PWB075-3.0.pdf 110.26KB Download
AS7-C-ENC076-3.0_Full_Datasheet.pdf 108.54KB Download
A6-750EC-STO.STEP 26.59MB Download
STEPPERONLINE_A6_Servo_V0.04.xml 309.77KB Download
A6-EC_series_servo_drive_manual.pdf 16.35MB Download
