- w magazynie: 10000
- Model: A6-PN400H2B1-M17-STO
- Waga brutto: 3.40kg
- Certyfikowany: ISO, CE
Kliknij kraj dla magazynu na żywo

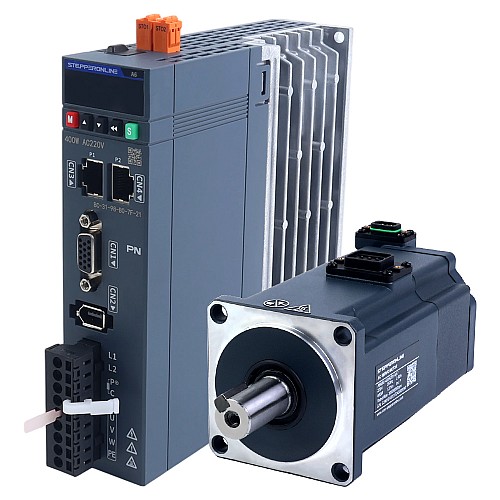

Jest to zestaw serwonapędu i silnika serwo AC serii A6 składający się z silnika 400W 220VAC z wbudowanym 17-bitowym wieloobrotowym enkoderem absolutnym i hamulcem 24V 7.3W oraz jednofazowego serwonapędu 400W 220V obsługującego komunikację PROFINET. Silnik zapewnia doskonałą wydajność sterowania serwo.
Kluczową poprawką bezpieczeństwa jest zintegrowana funkcja Safe Torque Off (STO). Ta krytyczna funkcja bezpieczeństwa zapobiega nieoczekiwanym uruchomieniom silnika poprzez bezpieczne wyłączenie wyjścia momentu obrotowego, znacząco zmniejszając ryzyko obrażeń personelu lub uszkodzenia sprzętu podczas instalacji, konserwacji lub zatrzymań awaryjnych.
Ta seria produktów serwo jest łatwa w obsłudze, ekonomiczna i wydajna. Charakteryzuje się wysoką odpowiedzią, wysoką precyzją, wysoką prędkością, wysoką synchronizacją itp., obsługując m.in. samostrojenie jednym przyciskiem i automatyczne wykrywanie bezwładności.
Wyroby serwo serii A6-PN cechują się wysoką opłacalnością i są kompatybilne z popularnymi sterownikami PLC marek takich jak Beckhoff i Omron, zapewniając wydajne i wygodne rozwiązania do sterowania ruchem dla różnych branż.
Pozycje w Zestawie
- 1 x A6-400PN-STO: 400W PROFINET Serwonapęd AC
- 1 x A6M60-400H2B1-M17: Silnik Serwo AC 400W 3000obr/min 1.27Nm z Hamulcem Enkoder 17-bitowy IP67
- 1 x AS7-C-PWB075-3.0: Kabel Silnika 3.0m
- 1 x AS7-C-ENC076-3.0: Kabel Enkodera 3.0m
Specyfikacja Serwonapędu
- Numer części: A6-400PN-STO
- Wyposażony w zintegrowaną funkcję bezpiecznego wyłączenia momentu (STO)
- Przepustowość pętli prędkości 2kHz
- 17-bitowy koder absolutny
- Napięcie znamionowe jednofazowe 220VAC
- Moc znamionowa 400W
- Automatyczna identyfikacja silnika
- Wymiary: 170*150*40mm
- Standardowy protokół PROFIDRIVE, główne sterowniki PLC komunikacyjne PROFINET
- Wbudowana funkcja hamulca dynamicznego
Specyfikacja serwosilnika
- Numer części: A6M60-400H2B1-M17
- Napięcie znamionowe: 220V AC
- Moc znamionowa: 400W
- Moment obrotowy znamionowy: 1,27Nm
- Maksymalny moment obrotowy: 4,45Nm
- Prędkość znamionowa: 3000rpm
- Prędkość maksymalna: 6000rpm
- Prąd znamionowy: 2,51A
- Prąd szczytowy: 8,78A
- Stały moment obrotowy: 0,51Nm/A
- Stała siła wstecznego pola elektromagnetycznego: 33,29V/krpm
- Rezystancja: 1,83ohms
- Indukcyjność: 5,60mH
- Bezwładność: 0,60kg*m2*10-4
- Polacy: 10
- Koder: Enkoder magnetyczny, 17-bitowy absolutny jednoobrotowy (dostępny wieloobrotowy)
- Klasa IP: IP67
- Średnica wału: 14mm
- Napięcie hamulca: 24 V prądu stałego
- Moc hamowania: 7,3W
- Moment trzymania hamulca: 1,27Nm
- Obciążenie osiowe: maksymalnie 74N
- Obciążenie promieniowe przy długości wału 25mm: maksymalnie 245N
Specyfikacja elektryczna | |
Moc znamionowa(W) | 400 |
Napięcie wejściowe(V) | 220VAC |
Prędkość maksymalna(rpm) | 6000 |
Prędkość znamionowa(rpm) | 3000 |
Rozdzielczość enkodera | 17bit |
Szczytowy moment obrotowy(Nm) | 4.45 |
Tryby sterowania | PROFINET |
Typ enkodera | Absolut magnetyczny |
Z hamulcem | TAk |
Zintegrowane STO czy nie? | TAk |
Znamionowy moment obrotowy(Nm) | 1.27 |
Specyfikacja fizyczna | |
Klasa IP | 67 |
Metoda inwentaryzacji | Dedykowany inwentarz |
Rozmiar ramy(mm) | 60 x 60 |
Średnica wału(mm) | 14 |
Wtyczka lotnicza czy nie | Nie |
Zintegrowany lub nie | Nie |
Plik | Rozmiar | |
---|---|---|
A6M60-400H2B1-M17.STEP | 6.54MB | Download |
A6M60-400H2B1-M17_Full_Datasheet.pdf | 165.48KB | Download |
AS7-C-PWB075-3.0.pdf | 110.26KB | Download |
AS7-C-ENC076-3.0_Full_Datasheet.pdf | 108.54KB | Download |
A6-400PN-STO.stp | 24.19MB | Download |
A6-PNGSD20250822.7z | 12.19KB | Download |
A6-PN_series_servo_drive_user_manual.pdf | 28.11MB | Download |
A6-PN-STO_manual.pdf | 953.11KB | Download |
