Seria LG8 Napęd śrubą kulkową Maks. obciążenie poziome/pionowe 30kg/8kg Skok 500mm dla silnika serwo

0 opinii - Napisz opinię

830.73zł

5 + 806.47zł

10 + 783.58zł

50 + 761.98zł

100 + 741.54zł

w magazynie: 10000
Model: LG8-60DL10S3-500
Waga brutto: 7.00kg
Certyfikowany: ISO, CE

Dostępne opcje

Statek z

Chiny

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

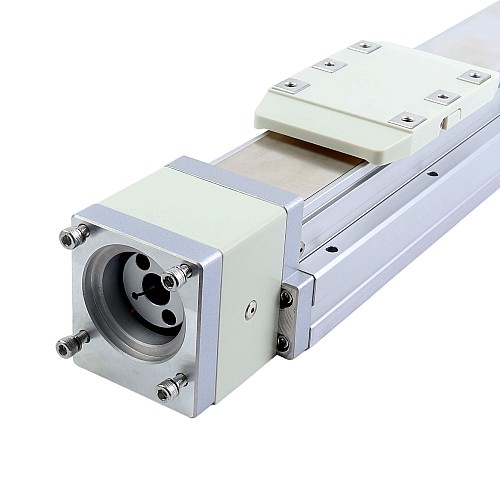

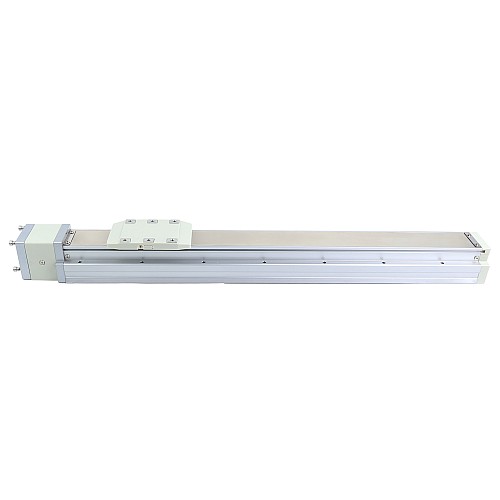

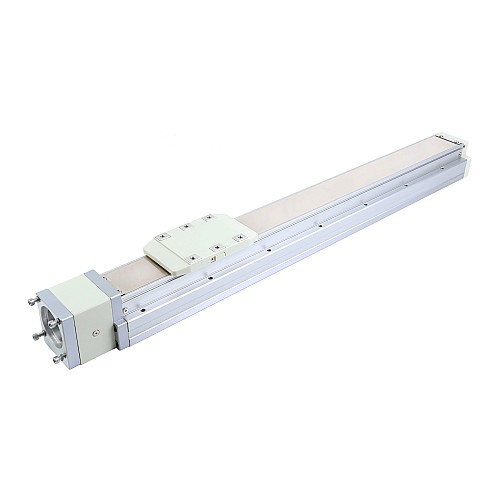

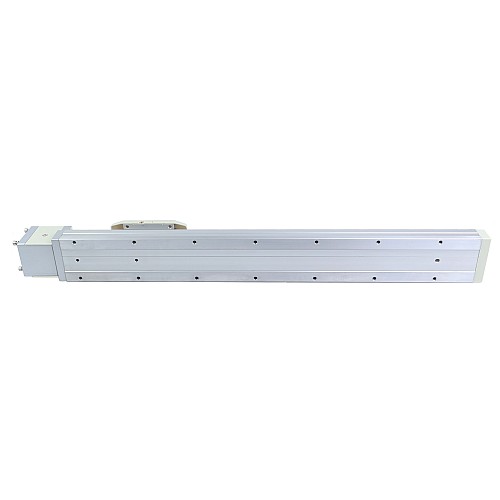

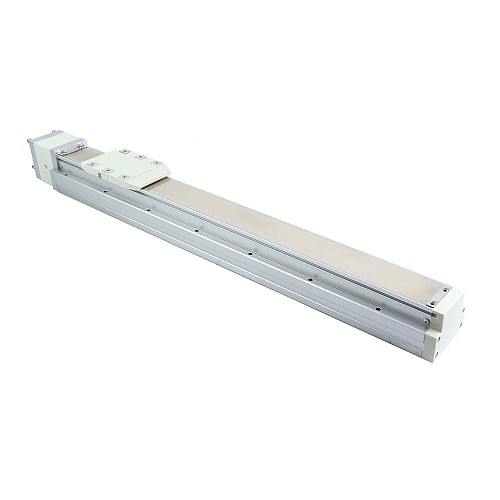

Ten napęd liniowy serii LG8 z kulową śrubą napędową i ochroną przeciwpyłową oferuje maksymalne obciążenie poziome 30kg(66,14lb) i pionowe 8kg(17,64lb), skok 500mm(1,64ft) oraz maksymalną prędkość 500mm/s(1,64ft/s).
W przeciwieństwie do napędów liniowych z odsłoniętą śrubą na rynku, zastosowaliśmy półzamkniętą konstrukcję przeciwpyłową, która skutecznie zapobiega przedostawaniu się zanieczyszczeń produkcyjnych do napędu. Napędy liniowe serii LG charakteryzują się prostą konstrukcją i wysoką efektywnością kosztową. Idealnie nadają się do zastąpienia napędów pneumatycznych w aplikacjach wymagających wyższej wydajności i kontroli. Zapewniają wysoką precyzję, dobrą wydajność, doskonałe chłodzenie, łatwy montaż i niskie koszty utrzymania.

Numer części: LG8-60DL10S3-500
Typ śruby: Śruba kulowa
Dokładność pozycjonowania: ±0,01mm
Skok śruby: 10mm(0,033ft)
Maksymalna prędkość: 500mm/s(1,64ft/s)
Maksymalne obciążenie poziome: 30kg(66,14lb)
Maksymalne obciążenie pionowe: 8kg(17,64lb)
Znamionowa siła ciągu: 694N

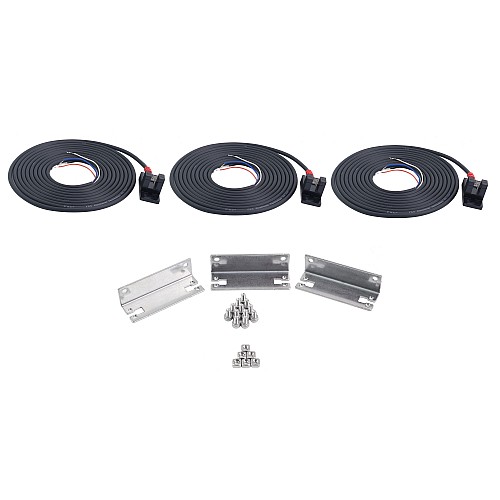

Typ czujnika: NPN
Liczba czujników: 3
Klasa śruby: C7
Średnica śruby: Φ16mm
Obudowa silnika: Serwosilnik 60mm(400W)
Skok: 500mm(1,64ft)
Długość wału wejściowego: 30mm
Średnica wału wejściowego: 14mm

Kompatybilne silniki:

1. Serwosilniki AC

Seria RS: A6-RS400H2A1-M17 i A6-RS400H2B1-M17(z hamulcem)
Seria EC: A6-EC400H2A1-M17 i A6-EC400H2B1-M17(z hamulcem)
Seria PN: A6-PN400H2A1-M17 i A6-PN400H2B1-M17(z hamulcem)

2. Serwosilniki DC

Seria RS: DSY-RS400L2A2-M17S i DSY-RS400L2B2-M17S(z hamulcem)
Seria C: DSY-C400L2A2-M17S i DSY-C400L2B2-M17S(z hamulcem)

Specyfikacja fizyczna
Długość skoku(mm/ft)	500/1.64
Długość wału wejściowego(mm)	30
Kołnierz mocowania silnika	Serwosilnik 60mm
Maksymalna prędkość(ft/s)	1.64
Maksymalna prędkość(mm/s)	500
Maksymalne obciążenie poziome(kg/lb)	30/66.14
Maksymalny udźwig pionowy(kg/lb)	8/17.64
Metoda inwentaryzacji	Dedykowany inwentarz
Metoda przenoszenia napędu	Napęd śruby kulowej
Nominalny ciąg(N)	694
Pozycja montażu silnika	Połączenie bezpośrednie
Skok śruby(mm/ft)	10/0.033
Średnica wału wejściowego(mm)	14
Typ silnika liniowego	Wbudowana śruba
