Zestaw serwomotoru AC serii A6 400W RS485 3000rpm 1,27Nm z hamulcem 17-bitowy enkoder absolutny IP67

0 opinii - Napisz opinię

633.80zł

5 + 615.31zł

10 + 597.88zł

50 + 581.38zł

100 + 565.77zł

w magazynie: 10000
Model: A6-RS400H2B1-M17
Waga brutto: 3.40kg
Certyfikowany: ISO, CE

Sprzedane: 155

Kliknij kraj dla magazynu na żywo

Wysyłka z

Chiny

USA

Niemcy

Wielka Brytania

Rosja

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

Wybierz lokalny magazyn, zyskaj więcej korzyści!

Dla klientów w USA, Wielkiej Brytanii, UE, Australii i Rosji prosimy priorytetowo wybierać lokalny magazyn. W przypadku UE wybierz magazyn niemiecki. Korzyści z tego wyboru obejmują szybsze czasy dostawy i niższe koszty całkowite, ponieważ nie ponosi się cła.

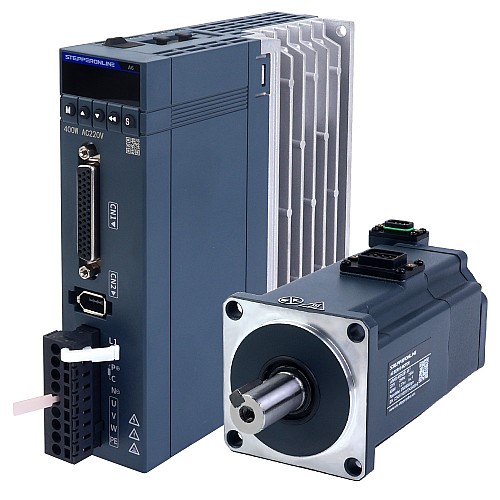

Jest to zestaw serwomotoru prądu przemiennego i sterownika serii A6 składający się z silnika 220V AC o mocy 400W i jednofazowego sterownika serwo 220V o mocy 400W, który obsługuje komunikację impulsową/RS485/analogową. Dzięki wbudowanemu 17-bitowemu absolutnemu enkoderowi wieloobrotowemu i hamulcowi 24V 7,3W silnik zapewnia doskonałą wydajność sterowania serwomechanizmem.
Ta seria produktów serwo jest łatwa w obsłudze, ekonomiczna i wydajna, zapewniając optymalną równowagę między wydajnością a kosztami.
Produkty serwo serii A6-RS charakteryzują się wysoką reakcją, wysoką dokładnością i opłacalnością, zapewniając wydajne i wygodne rozwiązania w zakresie sterowania ruchem dla różnych gałęzi przemysłu.

Elementy zestawu

1 x A6-400RS: sterownik impulsowy/RS485/analogowy AC serwosilnika 400W
1 x A6M60-400H2B1-M17: Serwosilnik AC 400W, 3000rpm, 1,27Nm z 17-bitowym enkoderem z hamulcem IP67
1 x AS7-C-PWB075-3.0: kabel silnika 3,0m
1 x AS7-C-ENC076-3.0: kabel enkodera o długości 3,0m

Specyfikacja sterownika serwo

Numer części: A6-400RS
Komunikacja impulsowa/RS485/analogowa
Przepustowość pętli prędkości 2 kHz
17-bitowy koder absolutny
Napięcie znamionowe Jednofazowe 220V AC
Moc znamionowa 400W
Wymiary: 170*150*40mm
Wbudowana funkcja hamulca dynamicznego

Specyfikacja serwosilnika

Numer części: A6M60-400H2B1-M17
Napięcie znamionowe: 220V AC
Moc znamionowa: 400W
Moment obrotowy znamionowy: 1,27Nm
Maksymalny moment obrotowy: 4,45Nm
Prędkość znamionowa: 3000rpm
Prędkość maksymalna: 6000rpm
Prąd znamionowy: 2,51A
Prąd szczytowy: 8,78A
Stały moment obrotowy: 0,51Nm/A
Stała siła wstecznego pola elektromagnetycznego: 33,29V/krpm
Rezystancja: 1,83ohms
Indukcyjność: 5,60mH
Bezwładność: 0,60kg*m²*10^-4
Polacy: 10
Koder: Enkoder magnetyczny, 17-bitowy absolutny jednoobrotowy (dostępny wieloobrotowy)
Klasa IP: IP67
Średnica wału: 14mm
Napięcie hamulca: 24 V prądu stałego
Moc hamowania: 7,3W
Moment trzymania hamulca: 1,27Nm
Obciążenie osiowe: maksymalnie 74N
Obciążenie promieniowe przy długości wału 25mm: maksymalnie 245N

Pobierz oprogramowanie debugujące serii serwomechanizmów A6 tutaj.

Jeśli potrzebujesz kabla ze złączem DB44, możesz kontynuować zakup za pośrednictwem tego linku.

Jeśli potrzebujesz dłuższego zestawu kabli silnika i enkodera, dostępne są opcje 5m lub 10m dostępne.

Domyślny enkoder w tym serwomotorze może być używany jako wieloobrotowy absolutny enkoder, ale wymaga 3m, 5m lub 10m kabel enkodera z pudełkiem na akumulator.

Jeśli napięcie zasilania wynosi 110VAC, należy użyć tego transformatora TR500-A220-A120 podczas korzystania z tego serwosilnika.

Jak wybrać właściwy kabel do debugowania typu C? Zapoznaj się z tym artykułem.

Aby dowiedzieć się więcej o różnicach pomiędzy wszystkimi serwomotorami sprzedawanymi na STEPPERONLINE, zapoznaj się z tym artykułem.

Specyfikacja elektryczna
Moc znamionowa(W)	400
Napięcie wejściowe(V)	220VAC
Prędkość maksymalna(rpm)	6000
Prędkość znamionowa(rpm)	3000
Rozdzielczość enkodera	17bit
Szczytowy moment obrotowy(Nm)	4.45
Tryby sterowania	Impulsowe/RS485/analogowe
Typ enkodera	Absolut magnetyczny
Z hamulcem	TAk
Zintegrowane STO czy nie?	Nie
Znamionowy moment obrotowy(Nm)	1.27
Specyfikacja fizyczna
Klasa IP	67
Metoda inwentaryzacji	Dedykowany inwentarz
Rozmiar ramy(mm)	60 x 60
Średnica wału(mm)	14
Wtyczka lotnicza czy nie	Nie
Zintegrowany lub nie	Nie

Plik	Rozmiar
A6M60-400H2B1-M17.STEP	6.54MB	Download
A6M60-400H2B1-M17_Full_Datasheet.pdf	165.48KB	Download
AS7-C-PWB075-3.0.pdf	110.26KB	Download
A6-400RS.stp	20.34MB	Download
AS7-C-ENC076-3.0_Full_Datasheet.pdf	108.54KB	Download
A6-RS_series_servo_drive_manual.pdf	22.3MB	Download
