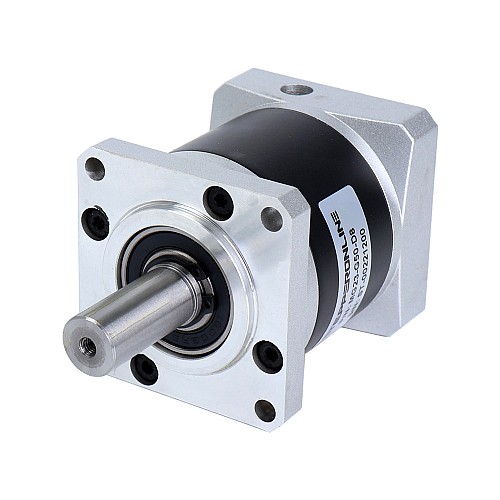

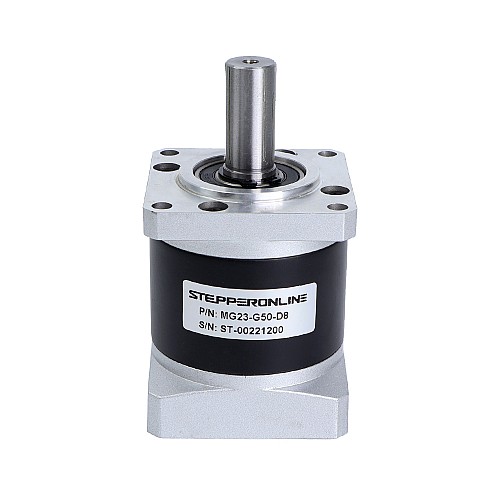

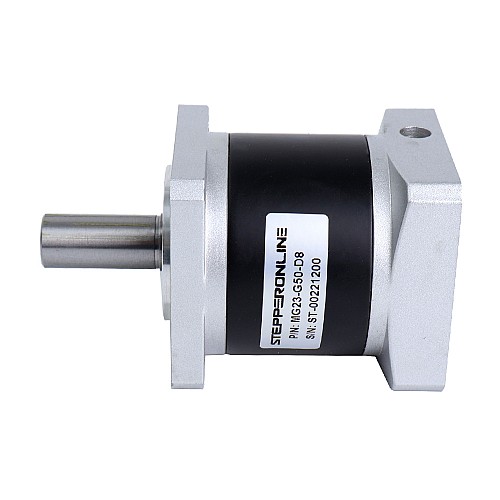

Przekładnia planetarna serii MG przełożenie 50:1 luz 50arc-min dla 8mm wału Nema 23 silnik krokowy

0 opinii - Napisz opinię

110.17zł

5 + 106.54zł

10 + 103.12zł

50 + 99.93zł

100 + 96.91zł

w magazynie: 10000
Model: MG23-G50-D8
Waga brutto: 0.89kg
Certyfikowany: ISO, CE, REACH

Sprzedane: 297

Kliknij kraj dla magazynu na żywo

Wysyłka z

Chiny

USA

Niemcy

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

Wybierz lokalny magazyn, zyskaj więcej korzyści!

Dla klientów w USA, Wielkiej Brytanii, UE, Australii i Rosji prosimy priorytetowo wybierać lokalny magazyn. W przypadku UE wybierz magazyn niemiecki. Korzyści z tego wyboru obejmują szybsze czasy dostawy i niższe koszty całkowite, ponieważ nie ponosi się cła.

Rozmiar tej skrzyni biegów wynosi 57 x 57mm, a średnica wału wejściowego wynosi 8mm. Ta precyzyjna przekładnia planetarna należy do przekładni serii MG, ma przełożenie 50:1 i maksymalny luz 50arc-min. W odróżnieniu od stalowych kół zębatych serii EG, zębatki serii MG są wykonane metodą metalurgii proszków. To doskonały wybór do zastosowań wymagających dobrej dokładności, ale niskich kosztów.

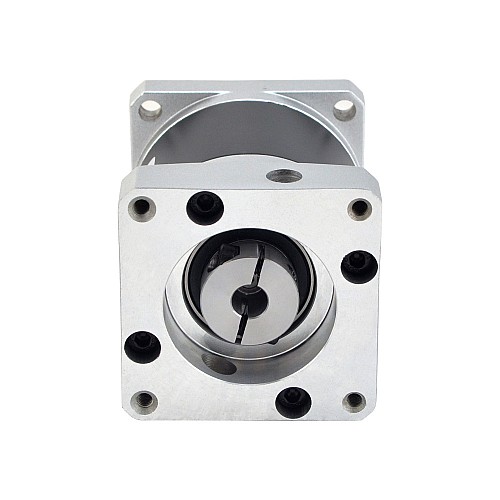

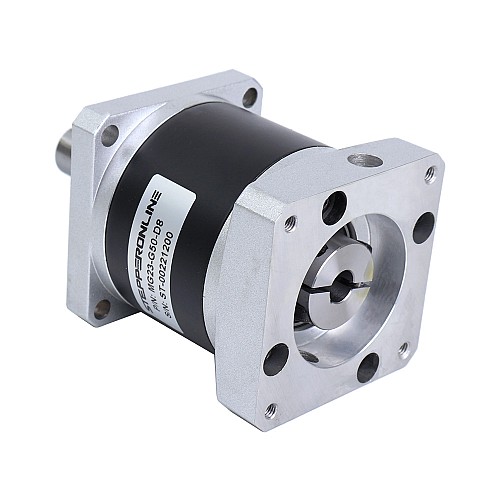

Ta rzędowa przekładnia planetarna ma wbudowane sprzęgło wału wejściowego, które może pasować do standardowego krótkiego wału o średnicy 8 mm silnika krokowego Nema 23, bezszczotkowego silnika prądu stałego i szczotkowanego silnika prądu stałego.
Jednym z pasujących silników jest 23HS30-2904S, w przypadku innych silników prosimy o kontakt z naszym działem pomocy technicznej, aby dostosować wał silnika.

Dane techniczne skrzyni biegów

Numer części: MG23-G50-D8
Typ skrzyni biegów: Przekładnia czołowa
Materiał przekładni: Metalurgia proszków
Przełożenie: 50:1
Wydajność: 80%
Moment bezwładności: 0.03kg·cm²
Luz bez obciążenia: <= 50arcmin
Maksymalny dopuszczalny moment obrotowy: 20Nm(177,01lb-in)
Hałas: <= 55dB(1000rpm)/65dB(3000rpm)
Wodoodporność: IP54
Żywotność: 20000godzin

Specyfikacje fizyczne

Rozmiar ramy: 57x57mm
Długość skrzyni biegów: 68mm

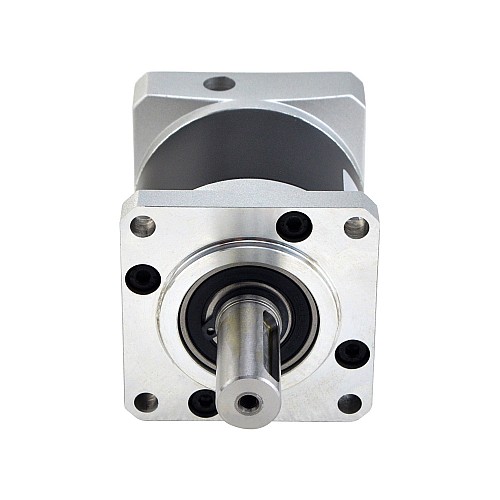

Typ wału wyjściowego: kluczowy sposób
Średnica wału wyjściowego: Φ14mm
Długość wału wyjściowego: 34mm
Średnica wału wejściowego: Φ8mm
Długość wału wejściowego: 8-14mm

Te skrzynie biegów serii MG nadają się tylko do silników z krótkim wałem o długości 8–14mm.
Jeśli potrzebujesz silników krokowych NEMA 23 ze standardowym wałem (21,5–25mm), wybierz model z serii MGL: MGL23-G50-D8

Specyfikacja fizyczna
Dopasowany rozmiar silnika	Nema 23 Silnik krokowy
Długość skrzyni biegów(mm)	68
Długość wału wejściowego(mm)	8 - 14
Długość wału wyjściowego(mm)	34
Materiał przekładni	Metalurgia proszków
Metoda inwentaryzacji	Dedykowany inwentarz
Przełożenie(xx:1)	50
Rozmiar ramy(mm)	57 x 57
Seria produktu	MG
Średnica wału wejściowego(mm)	8
Średnica wału wyjściowego(mm)	14
Typ skrzyni biegów	Przekładnia czołowa
Typ wału wyjściowego	Wpust
Waga(g)	890
Zarys	<=50arcmin
