Przekładnia planetarna serii MG Przełożenie 5:1 Luz 30arcmin dla 8mm wału Nema 23 Silnik krokowy

0 opinii - Napisz opinię

74.84zł

5 + 72.38zł

10 + 70.04zł

50 + 67.90zł

100 + 65.83zł

w magazynie: 200
Model: MG23-G5-D8
Waga brutto: 0.73kg
Certyfikowany: ISO, CE, REACH

Kliknij kraj dla magazynu na żywo

Wysyłka z

Chiny

USA

Niemcy

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

Wybierz lokalny magazyn, zyskaj więcej korzyści!

Klientom z Polski zaleca się wybór lokalnego magazynu w Niemczech jako priorytetowego, ponieważ gwarantuje to szybszą dostawę, wygodniejszą obsługę posprzedażną oraz pozwala uniknąć procedur celnych, co oszczędza zarówno czas, jak i koszty.
Klienci ze wszystkich krajów mogą również wybrać magazyn w Chinach.

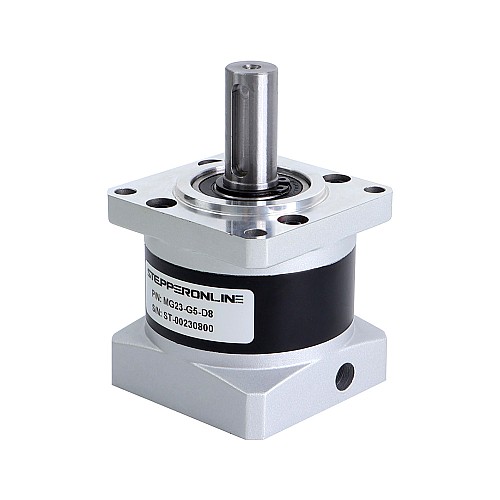

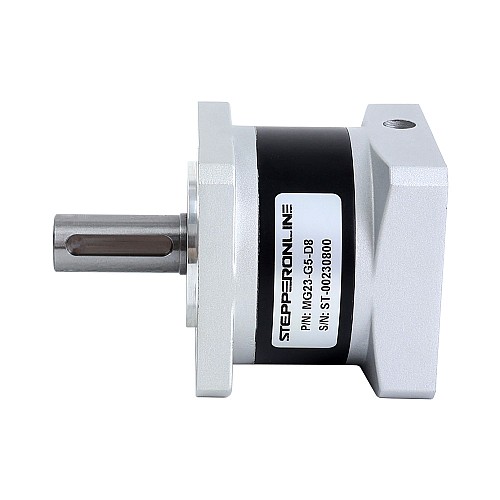

Ta precyzyjna przekładnia planetarna należy do przekładni serii MG, z przełożeniem 5:1 i maksymalnym luz międzyzębny 30arcmin. W odróżnieniu od stalowych kół zębatych serii EG, koła zębate serii MG są wykonane z metalurgii proszków. To doskonały wybór do zastosowań, które wymagają dobrej dokładności, ale niskich kosztów.

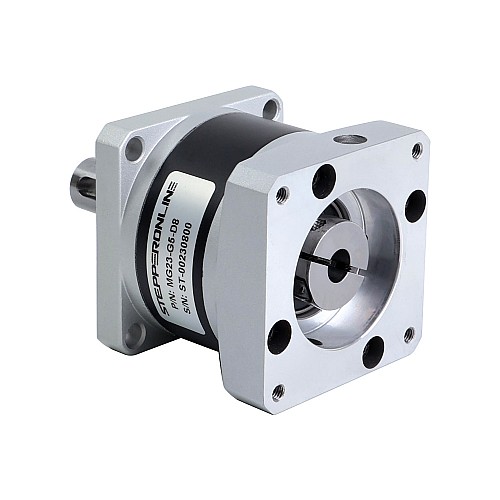

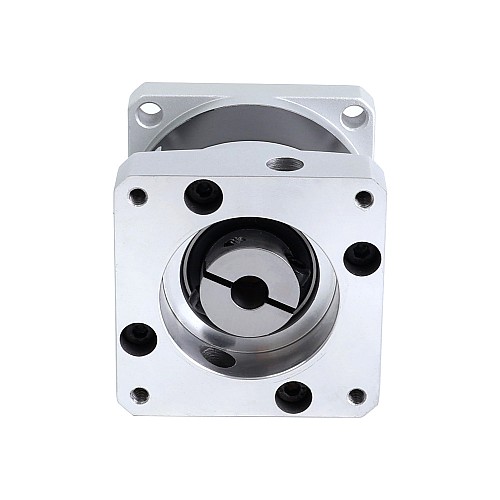

Ta rzędowa przekładnia planetarna ma wbudowane sprzęgło wału wejściowego, które może pasować do standardowego krótkiego wału o średnicy 8 mm silnika krokowego Nema 23, bezszczotkowego silnika prądu stałego i szczotkowanego silnika prądu stałego.
Jednym z pasujących silników jest 23HS30-2904S. W przypadku innych silników prosimy o kontakt z naszym wsparciem technicznym w celu dostosowania wału silnika.

Specyfikacje skrzyni biegów

Numer części: MG23-G5-D8
Typ skrzyni biegów: Przekładnia czołowa
Materiał przekładni: Metalurgia proszków
Przełożenie: 5:1
Wydajność: 90%
Moment bezwładności: 0.13kg·cm²
Luz międzyzębny bez obciążenia: <=30arcmin
Maks. dopuszczalny moment obrotowy: 25Nm(221,27funta-cala)
Moment.Dopuszczalny moment obrotowy: 50Nm(442,54lb-in)
Hałas: <=55dB(1000rpm)/65dB(3000rpm)
Klasa wodoodporności: IP54
Żywotność: 20000 godz.

Specyfikacje fizyczne

Rozmiar ramy: 57 x 57mm
Długość skrzyni biegów: 55,5mm

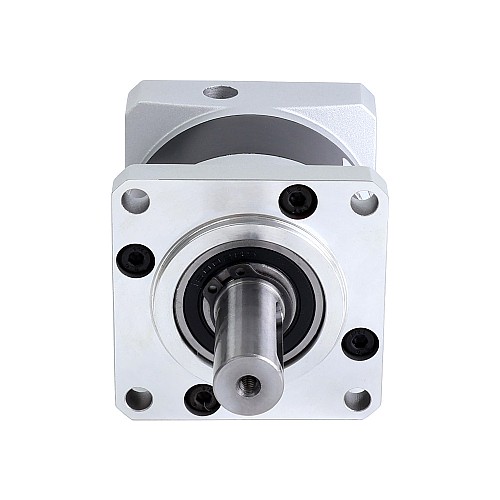

Typ wału wyjściowego: sposób na klucz
Średnica wału wyjściowego: Φ14mm
Długość wału wyjściowego: 34mm
Średnica wałka wejściowego: Φ8mm
Dopasowana długość wału wejściowego silnika: 8-14mm

Te skrzynie biegów serii MG nadają się tylko do silników z krótkim wałem o długości 8–14mm.
Jeśli potrzebujesz silników krokowych NEMA 23 ze standardowym wałem (21,5–25mm), wybierz model z serii MGL: MGL23-G5-D8.

Specyfikacja fizyczna
Dopasowany rozmiar silnika	Nema 23 Silnik krokowy
Długość skrzyni biegów(mm)	55.5
Długość wału wejściowego(mm)	8 - 14
Długość wału wyjściowego(mm)	34
Luz międzyzębny	<=30 arcmin
Materiał przekładni	Metalurgia proszków
Metoda inwentaryzacji	Dedykowany inwentarz
Przełożenie(xx:1)	5
Rozmiar ramy(mm)	57 x 57
Seria produktu	MG
Średnica wału wejściowego(mm)	8
Średnica wału wyjściowego(mm)	14
Typ skrzyni biegów	Przekładnia czołowa
Typ wału wyjściowego	Wpust
Waga(g)	654
