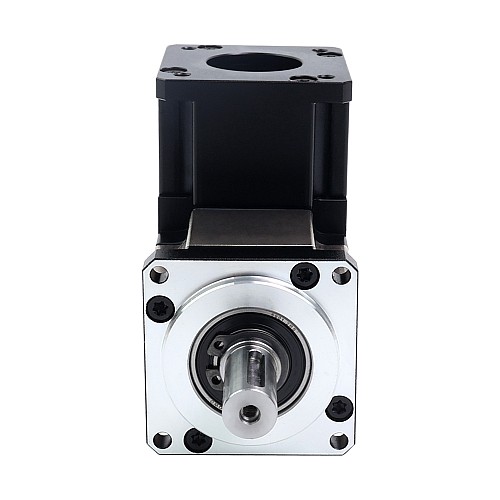

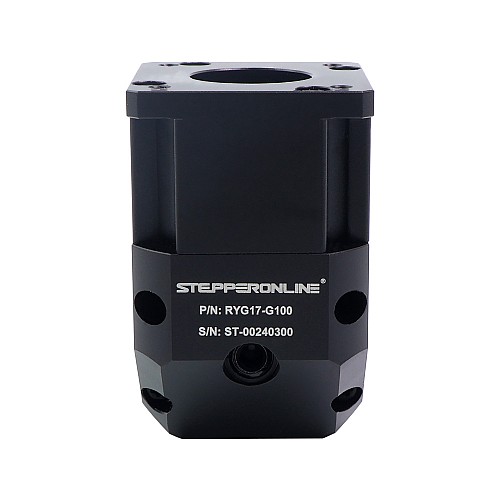

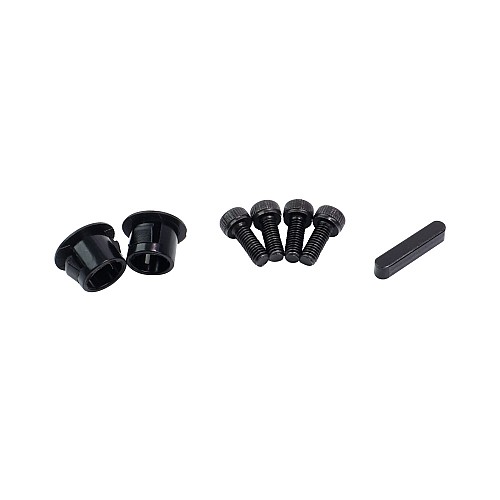

Przekładnia planetarna kątowa serii RYG Przełożenie 100:1 Luz 20arc-min dla silnika krokowego Nema 17

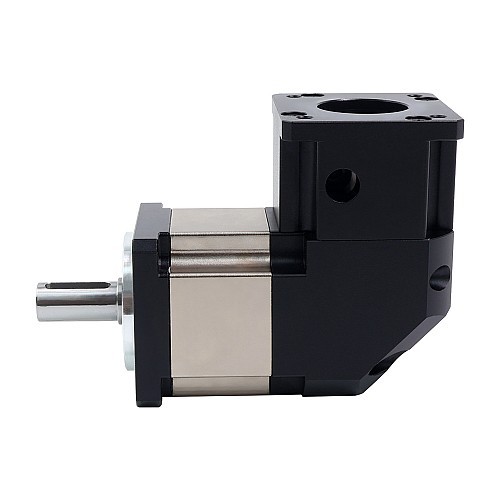

Rozmiar tej skrzyni biegów wynosi 42 x 42mm, a średnica wału wejściowego wynosi 5mm. Ten skrzyniowy przekładnik kątowy został zaprojektowany dla silnika krokowego Nema 17, a wał wysokiej prędkości i wał niskiej prędkości mają relację 90 stopni lub kąt prosty.

Jedną z głównych zalet skrzyni przekładniowej kątowej jest jej kompaktowy rozmiar i zdolność do dopasowania się do ciasnych przestrzeni, co czyni ją popularnym wyborem do zastosowań, w których sprzęt napędowy musi być blisko sprzętu napędzanego, takich jak na przenośnikach lub innych maszynach.

Uwaga: Gdy znamionowa prędkość wejściowa skrzyni biegów wynosi 1000obr./min, wartość hałasu wynosi <= 55dB; gdy znamionowa prędkość wejściowa wynosi 3000obr./min, wartość hałasu wynosi <= 65dB

Dane techniczne skrzyni przekładniowej

• Numer części: RYG17-G100
• Typ skrzyni biegów: Skrzynia biegów kątowa
• Materiał przekładni: Stal stopowa
• Przełożenie przekładni: 100:1
• Sprawność: 94%
• Luz bez obciążenia: <=20arcmin
• Maksymalny dopuszczalny moment obrotowy: 10Nm(88.5lb-in)
• Moment dopuszczalny: 20Nm(177.1lb-in)
• Maksymalne obciążenie osiowe wału: 80N
• Maksymalne obciążenie promieniowe wału: 260N
• Skrzynia biegów dopasowana do długości wału wejściowego silnika: 15–30mm
• Nominalna prędkość wejściowa: 3000obr./min
• Maks. prędkość wejściowa: 6000obr./min
• Hałas: <=60dB
• Klasa wodoodporności: IP54
• Żywotność: 20000h
• Temperatura pracy: -10~90℃

Specyfikacja fizyczna

• Rozmiar ramy: 42 x 42mm
• Długość skrzyni przekładniowej: 76.5mm
• Typ wału wyjściowego: Klinowy
• Średnica wału wyjściowego: Φ10mm
• Długość wału wyjściowego: 25mm
• Średnica wału wejściowego: Φ5mm
• Długość wału wejściowego: 15 - 30mm
• Waga: 640g
