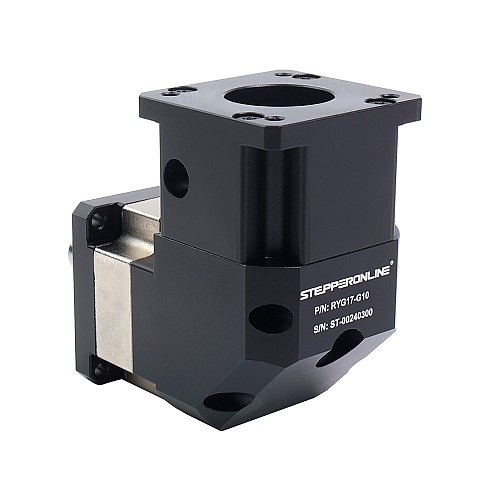

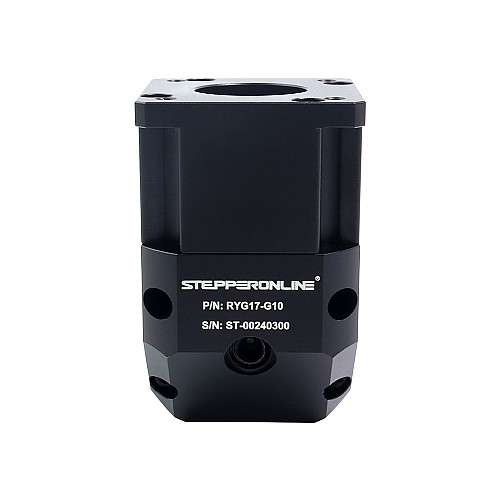

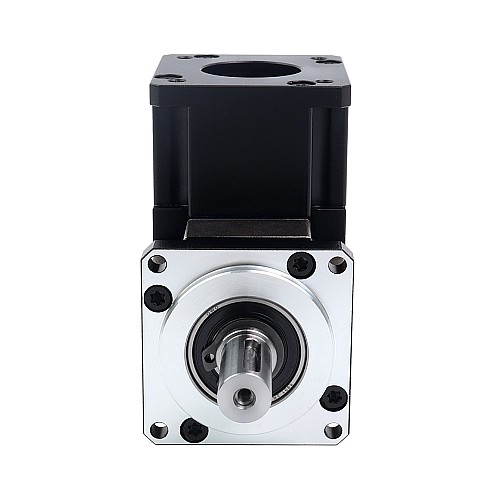

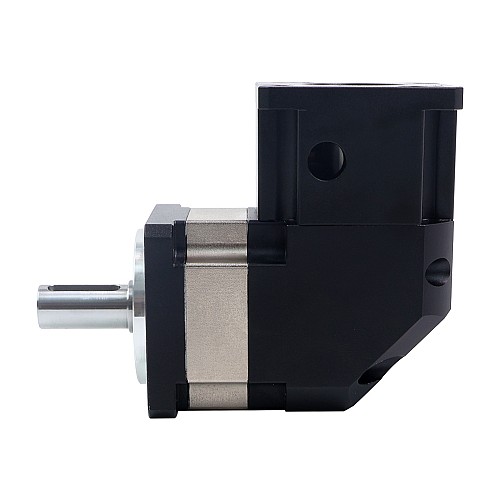

Przekładnia planetarna kątowa serii RYG Przełożenie 10:1 Luz 15arcmin dla silnika krokowego Nema 17

0 opinii - Napisz opinię

365.59zł

5 + 350.49zł

10 + 336.61zł

50 + 323.78zł

100 + 311.92zł

w magazynie: 200
Model: RYG17-G10
Waga brutto: 0.59kg
Certyfikowany: ISO, CE, REACH

Kliknij kraj dla magazynu na żywo

Wysyłka z

Chiny

Niemcy

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

Wybierz lokalny magazyn, zyskaj więcej korzyści!

Klientom z Polski zaleca się wybór lokalnego magazynu w Niemczech jako priorytetowego, ponieważ gwarantuje to szybszą dostawę, wygodniejszą obsługę posprzedażną oraz pozwala uniknąć procedur celnych, co oszczędza zarówno czas, jak i koszty.
Klienci ze wszystkich krajów mogą również wybrać magazyn w Chinach.

Rozmiar tej skrzyni biegów wynosi 42 x 42mm, a średnica wału wejściowego wynosi 5mm. Ten skrzyniowy przekładnik kątowy został zaprojektowany dla silnika krokowego Nema 17, a wał wysokiej prędkości i wał niskiej prędkości mają relację 90 stopni lub kąt prosty.

Jedną z głównych zalet skrzyni przekładniowej kątowej jest jej kompaktowy rozmiar i zdolność do dopasowania się do ciasnych przestrzeni, co czyni ją popularnym wyborem do zastosowań, w których sprzęt napędowy musi być blisko sprzętu napędzanego, takich jak na przenośnikach lub innych maszynach.

Uwaga: Gdy znamionowa prędkość wejściowa skrzyni biegów wynosi 1000obr./min, wartość hałasu wynosi <= 55dB; gdy znamionowa prędkość wejściowa wynosi 3000obr./min, wartość hałasu wynosi <= 65dB

Dane techniczne skrzyni przekładniowej

Numer części: RYG17-G10
Typ skrzyni biegów: Skrzynia biegów kątowa
Materiał przekładni: Stal stopowa
Przełożenie przekładni: 10:1
Sprawność: 96%
Luz międzyzębny bez obciążenia: <=15arcmin
Maksymalny dopuszczalny moment obrotowy: 5Nm(44.2lb-in)
Moment dopuszczalny: 10Nm(88.5lb-in)
Maksymalne obciążenie osiowe wału: 80N
Maksymalne obciążenie promieniowe wału: 260N
Skrzynia biegów dopasowana do długości wału wejściowego silnika: 15–30mm
Nominalna prędkość wejściowa: 3000obr./min
Maks. prędkość wejściowa: 6000obr./min
Hałas: <=60dB
Klasa wodoodporności: IP54
Żywotność: 20000h
Temperatura pracy: -10~90℃

Specyfikacja fizyczna

Rozmiar ramy: 42 x 42mm
Długość skrzyni przekładniowej: 65.5mm
Typ wału wyjściowego: Klinowy
Średnica wału wyjściowego: Φ10mm
Długość wału wyjściowego: 25mm
Średnica wału wejściowego: Φ5mm
Długość wału wejściowego: 15 - 30mm
Waga: 534g

Specyfikacja fizyczna
Dopasowany rozmiar silnika	Nema 17 Silnik krokowy
Długość skrzyni biegów(mm)	65.5
Długość wału wejściowego(mm)	15 - 30
Długość wału wyjściowego(mm)	25
Luz międzyzębny	<=15 arcmin
Materiał przekładni	Stal stopowa
Metoda inwentaryzacji	Dedykowany inwentarz
Przełożenie(xx:1)	10
Rozmiar ramy(mm)	42 x 42
Seria produktu	RYG
Średnica wału wejściowego(mm)	5
Średnica wału wyjściowego(mm)	10
Typ skrzyni biegów	Skrzynia biegów kątowa
Typ wału wyjściowego	Wpust
