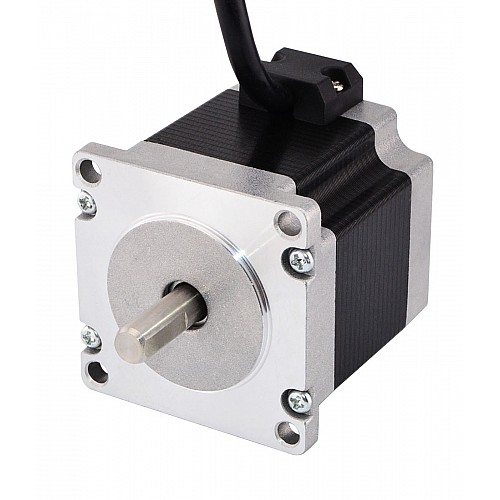

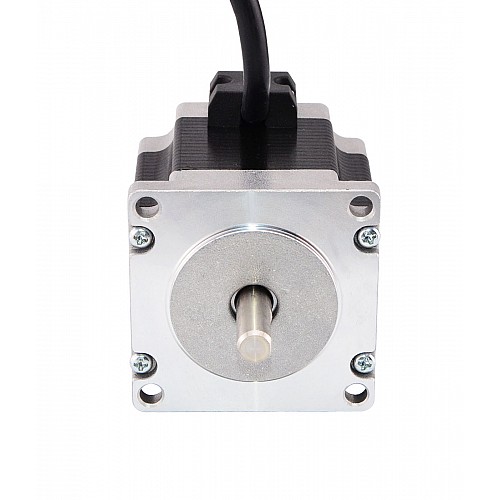

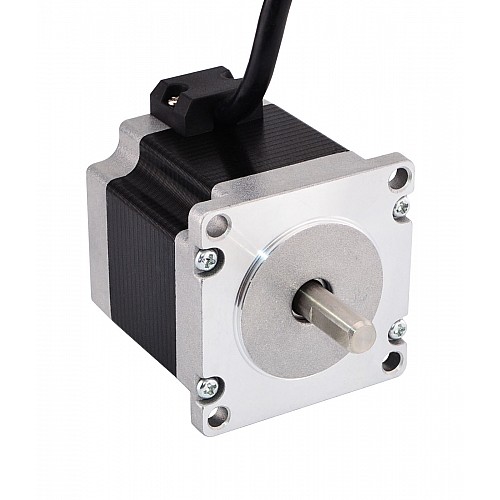

Podwójny wał Nema 23 Bipolar 0.9deg 0.9Nm (127.5oz.in) 0.38A 57x57x51mm 4 przewody

Przerwane

Podwójny wał Nema 23 Bipolar 0.9deg 0.9Nm (127.5oz.in) 0.38A 57x57x51mm 4 przewody

1 opinii - Napisz opinię

0.00zł

w magazynie: 1
Model: 23HM20-0384D
Waga brutto: 0.70kg
Certyfikowany: ISO, CE, UKCA, RoHS

Sprzedane: 184

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Ten produkt sprzedawany jest w minimalnej ilości 999

Wybierz lokalny magazyn, zyskaj więcej korzyści!

Dla klientów w USA, Wielkiej Brytanii, UE, Australii i Rosji prosimy priorytetowo wybierać lokalny magazyn. W przypadku UE wybierz magazyn niemiecki. Korzyści z tego wyboru obejmują szybsze czasy dostawy i niższe koszty całkowite, ponieważ nie ponosi się cła.

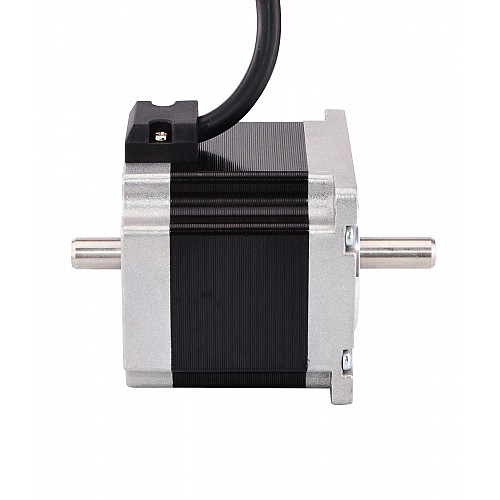

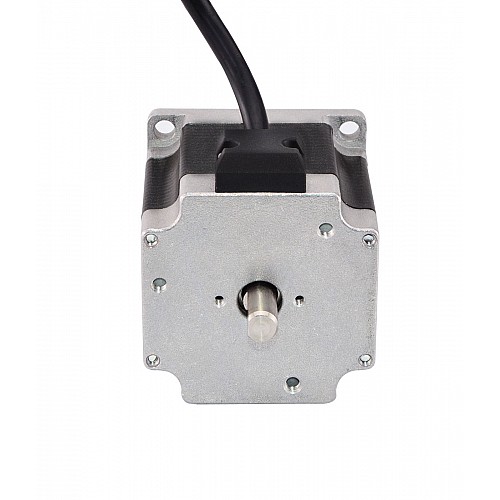

Jest to silnik dwuwałowy i wolnoobrotowy z wałem tylnym o długości 13,5 mm, a średnica wału wynosi 8 mm. Na tylnej zaślepce dostępne są otwory gwintowane, które można wykorzystać do hamulców, enkodera do kół ręcznych.

Specyfikacja elektryczna

Numer części producenta: 23HM20-0384D
Typ silnika: dwubiegunowy krokowy
Kąt kroku: 0,9 stopnia
Moment trzymania: 0,9 Nm (127,5 uncji)
Prąd znamionowy/faza: 0,38A
Napięcie: 12,1 V
Rezystancja fazowa: 32ohm
Maksymalna prędkość: 90 obr./min
Indukcyjność: 110mH ± 20% (1 KHz)

Specyfikacja fizyczna

Rozmiar ramy: 57x57mm
Długość ciała: 52mm
Średnica wału: Φ8mm
Długość wału: 21mm
Długość cięcia w kształcie litery D: 15mm
Długość tylnego wału: 13,5 mm
Średnica tylnego wału: Φ8mm
Liczba wyprowadzeń: 4
Długość ołowiu: 500 mm

Połączenie

A+	A-	B+	B-
Czerwony	Zielony	Żółty	Niebieski

Zasoby

Karta katalogowa silnika: 23HM20-0384D.pdf

Z pewnych powodów wstrzymaliśmy produkcję i sprzedaż tego produktu i nie ma możliwości zamówienia tego produktu. Produkty alternatywne są 23HM22-2804S.

Rodzaj produktu
Rodzaj produktu	Hybrydowy silnik krokowy
Specyfikacja elektryczna
Bipolarny/Unipolarny	Bipolarny
Indukcyjność(mH)	110
Kąt kroku(deg.)	0.9
Moment trzymania(Ncm)	90
Moment trzymania(oz.in)	127.5
Prąd znamionowy(A)	0.38
Rezystancja fazy(ohms)	32
Specyfikacja fizyczna
Długość ciała(mm)	52
Długość ołowiu(mm)	500
Długość wału(mm)	21
Ilość kabli	4
Pojedynczy/Podwójny Wał	Podwójny wał
Rozmiar ramy(mm)	Nema 23 (57 x 57)
Średnica wału(mm)	8
Typ wału wyjściowego	D
Waga(g)	750
