Okrągły silnik BLDC z przekładnią 24V 101W 20,00Nm(2832,23oz.in) Okrągła przekładnia planetarna 100:1
0 opinii - Napisz opinię
308.44zł
5 + 298.24zł
10 + 288.70zł
50 + 279.74zł
100 + 271.33zł
  • w magazynie: 200
  • Model: 57BYA74-24-01-PG100
  • Waga brutto: 1.75kg
  • Certyfikowany: ISO, CE

Kliknij kraj dla magazynu na żywo

Do koszyka
Pytanie
Dodaj do listy życzeń Porównaj ten produkt
Wysyłka w ciągu 24 godzin!
Wysyłka w ciągu 24 godzin zasadniczo oznacza, że ​​Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.
Wybierz lokalny magazyn, zyskaj więcej korzyści!
Klientom z Polski zaleca się wybór lokalnego magazynu w Niemczech jako priorytetowego, ponieważ gwarantuje to szybszą dostawę, wygodniejszą obsługę posprzedażną oraz pozwala uniknąć procedur celnych, co oszczędza zarówno czas, jak i koszty.
Klienci ze wszystkich krajów mogą również wybrać magazyn w Chinach.

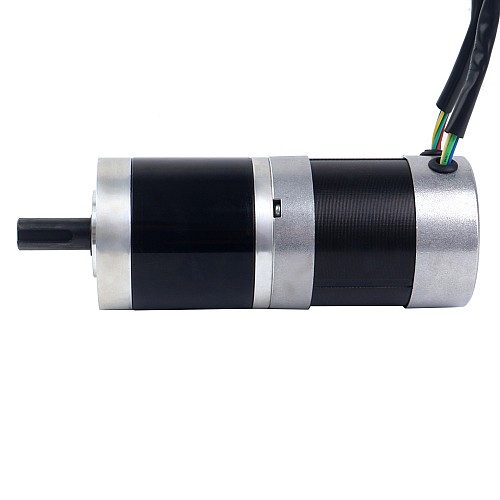

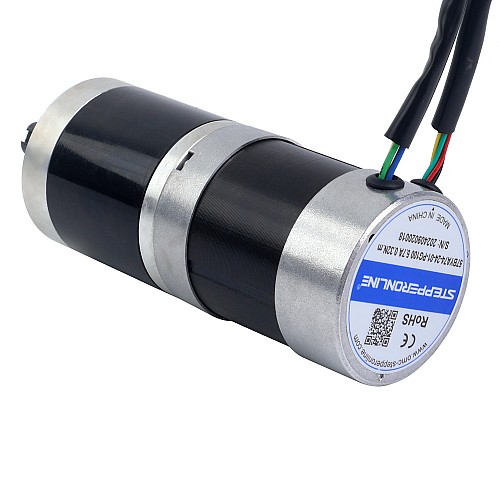

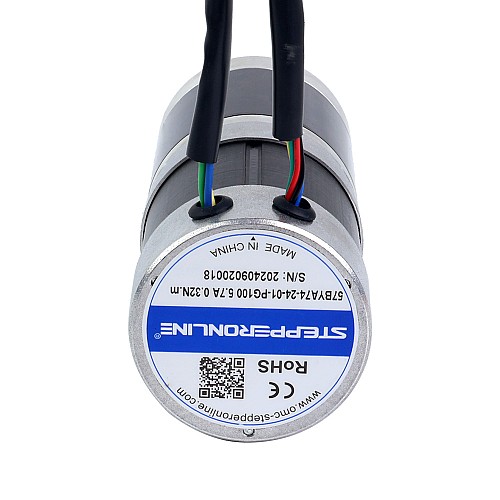

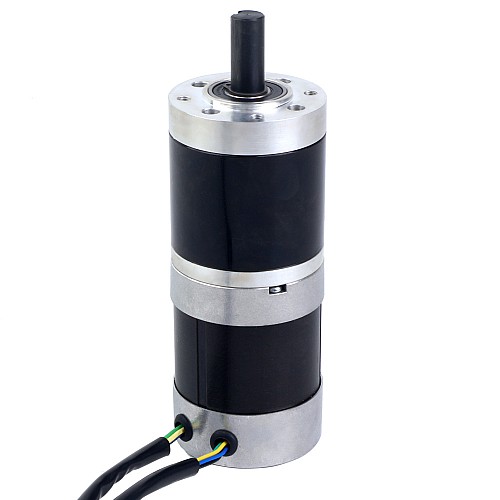

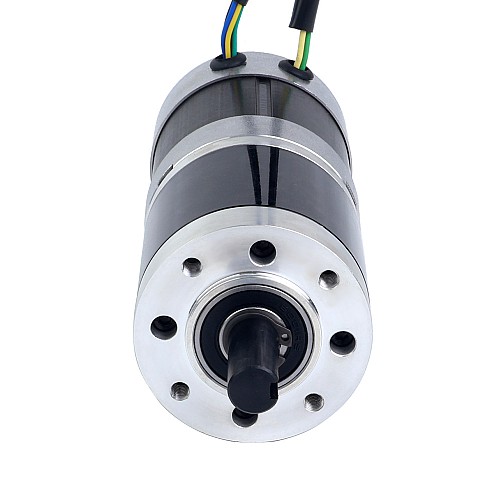

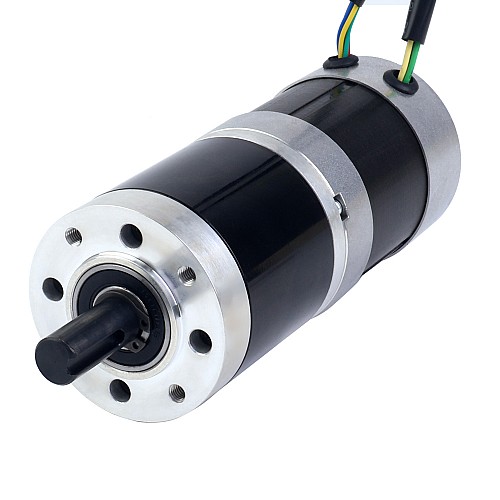

To jest okrągły silnik BLDC 24V i 101W z kołnierzem Φ57mm. Wbudowana okrągła przekładnia planetarna 100:1 zapewnia znamionowy moment obrotowy 20,00Nm(2832,23 uncji cala). Ogólny cylindryczny korpus jest bardziej odpowiedni do montażu w określonych sytuacjach.
Jest to idealne rozwiązanie do zastosowań związanych ze sterowaniem ruchem, które wymagają wysokiego momentu obrotowego, wysokiej precyzji, maksymalnej wydajności i zwartej konstrukcji, takich jak sprzęt medyczny, robotyka i inne zastosowania przemysłowe itp.

Specyfikacja elektryczna

  • P/N: 57BYA74-24-01-PG100
  • Faza: 3
  • Polacy: 4
  • Napięcie znamionowe: 24V
  • Nominalny moment obrotowy bez skrzyni biegów: 0,32Nm(45,32 uncji cala)
  • Nominalny moment obrotowy ze skrzynią biegów: 20,00Nm(2832,23 uncji cala)
  • Moc znamionowa: 101W
  • Prędkość znamionowa: 30rpm
  • Prędkość bez skrzyni biegów: 3000rpm
  • Prąd znamionowy: 5,70A
  • Rezystancja/faza: 0,43±10%Ohms
  • Indukcyjność/faza: 1,18±20%mH
  • POWROTNE pole elektromagnetyczne: 4,8±5%V/krpm
  • Czujnik: HALL
  • Klasa izolacji: B 130°C [266°F]

Specyfikacja fizyczna

  • Typ skrzyni biegów: okrągła przekładnia planetarna
  • Przełożenie: 100:1
  • Rozmiar ramki: Φ57mm
  • Długość korpusu: 135,5mm
  • Średnica wału: Φ12mm
  • Długość trzonka: 30mm
  • Typ wału: wpust
  • Liczba potencjalnych klientów: 8
  • Długość przewodu: 500mm
  • Waga: 1,55kg

Połączenie

U
V
W
+5V
GND
A
B
C
Żółty
Zielony
Niebieski
Czerwony
Czarny
Żółty
Zielony
Niebieski
Rodzaj produktu
Rodzaj produktu Przekładniowy silnik BLDC
Specyfikacja elektryczna
Liczba faz 3
Moc znamionowa(W) 101
Napięcie znamionowe(V) 24
Prąd znamionowy(A) 5.70
Prędkość znamionowa(rpm) 30
Znamionowy moment obrotowy(Nm) 0.32
Specyfikacja fizyczna
Długość ciała(mm) 135.5
Długość wału(mm) 30
Kształt skrzyni biegów Okrągły
Metoda inwentaryzacji Dedykowany inwentarz
Przełożenie(xx:1) 99.5
Rozmiar ramy(mm) 57 Okrągły
Średnica wału(mm) 12
Typ skrzyni biegów Przekładnia planetarna
Typ wału wyjściowego Wpust
Zarys <=3 deg
Ze skrzynią biegów Tak


Plik Rozmiar
57BYA74-24-01-PG100_Full_Datasheet.pdf 183.6KB Download
57BYA74-24-01-PG100.STEP 278.38KB Download
